三相四线配电网中存在大量无功和非线性负载。低压静态无功补偿发电机在负载平衡时具有较好的无功补偿效果。在某些情况下低压无功补偿，补偿效果往往并不理想。研究员赵灿、顾硕、黄超、罗乃浩、晏攀在2020年第二期《电气技术》上撰文，提出三相四线三电平静态无功补偿发电机。新的不平衡负载控制方法能够更好地补偿三相四线制中负载不平衡时的无功电流。

在低压配电网中，存在大量的不平衡负荷和非线性负荷，用电负荷的特点非常复杂。近年来，低压配电网电能质量控制成为重点工作，各种配电用电能质量控制装置相继问世。

静态无功补偿发电机（var、SVG）是低压配电网中常用的无功补偿设备。响应速度快，无功补偿效果明显。广泛应用于配电网。随着电力电子技术的发展，SVG与其他电力电子器件一样，正朝着小型化、高频化、模块化和高功率密度的方向发展。三电平技术是高频模块化低压SVG的主流技术之一。具有系统容量高、耐压等级高、谐波少等优点。因此，它被广泛应用于各种电力电子设备中。

传统的SVG控制技术在三相负载平衡时有较好的补偿效果，但在负载不平衡时很难达到理想的效果。

研究人员

提出了一种不平衡负载下三相四线三电平SVG的新控制方法。该方法不依赖正负序分离技术低压无功补偿，而是利用三相无功电流提取实现不平衡负载下的补偿。计算量小，控制系统比较简单，补偿效果好。

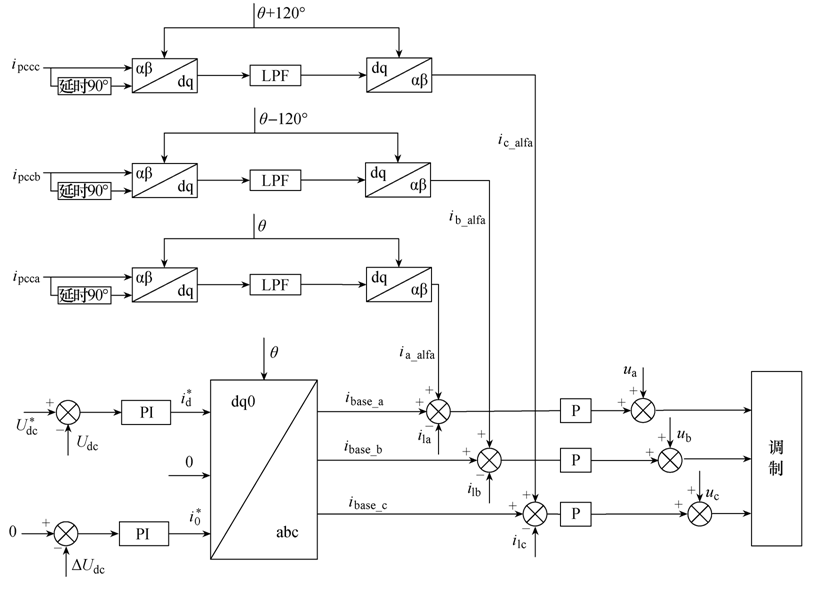

图3 三相四线三电平SVG三相无功控制系统框图

研究人员以T型三电平拓扑为例，建立了I中三相四线制的三电平仿真模型，并对比了传统控制方法与提出的控制方法的补偿效果。不平衡负载条件下的方法。

从仿真结果可以得出结论：

①本文方法在负载均衡的情况下具有良好的补偿效果； ②负载不平衡情况下的补偿效果优于传统控制方式，因为传统控制方式是基于dq变换原理实现的，三相不能完全解耦，最终补偿不平衡无功由三相以总无功功率的形式组成。本文介绍的方法可以根据各相的实际无功负荷独立发出无功功率，因此在没有平衡的情况下补偿效果更好。

以上研究成果发表在《电气技术》2020年第二期。论文题目为《一种不平衡负载下三相四线三电平静态无功补偿发电机的控制新方法》 》，作者是赵深、顾烁、黄超、罗乃浩、颜盼。
