华达自控变频恒压供水控制器。可提供售后技术指导。诚信经营，合作愉快！！

近年来，随着变频调速技术的日益成熟，其节能效果和可靠稳定的控制方式在供水系统中得到广泛应用。变频恒压供水系统对水泵电机实现无级调速。根据用水量和水压变化，电脑检测计算，自动改变水泵转速，保持水压恒定供水控制器，满足用水要求。是一种先进合理的节能供水系统。与水塔、高位水箱、气压罐等传统供水方式相比，在投资、运行经济性、系统稳定性、可靠性、自动化程度等方面具有优势：

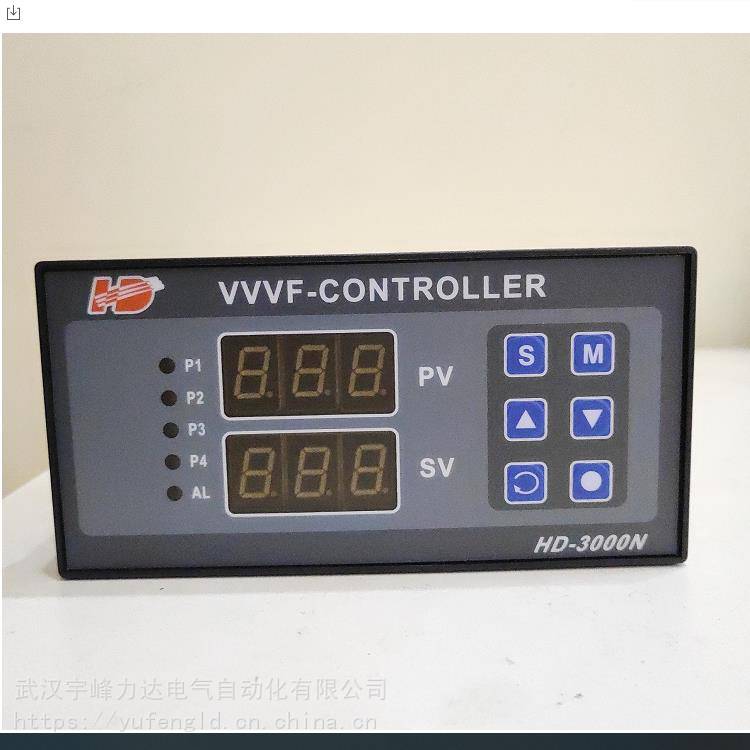

华大自控HD系列供水控制器一直专注于供水控制器的开发和研究，是供水行业的品牌。升级版HD-4000软件功能更强大，中文液晶显示，压力值、频率、故障信息等一目了然，具有定时功能。

/系列微电脑变频供水/补水控制器是专为变频恒压供水系统及锅炉、热交换系统供水而设计的电脑控制器。可与各种品牌的变频器配套使用。具有压力控制精度高、压力稳定、二火压力（动压）设定、系统超压、排水自动控制、设定参数密码锁定等多项功能。

二、关键绩效指标

1.多种泵工作模式可编程设置，可拖动4个泵启动循环；

2.可选RS485远程通讯接口供水控制器，标准配置软件支持远程通讯；

3.参数调整和设置具有密码锁定和保护功能；

4.采用人工智能模糊控制算法，设置参数少，控制精度高，内置看门狗电路，数字滤波措施，防止软件跑路；

5.可外接无源远传压力表、有源电压电流压力变送器；

6. D/A输出控制频率电压为DC 0-10V，也可设置为DC 0-5V；

7.具有压力传感器零点和满量程补偿功能；

8.具有定时自动抽空功能；

9.具有二次压力（消防压力）的设定和控制功能；

10.具有缺水自动检测和外输入停机保护功能；

11.系统在补水控制时，具有超压自动放水控制功能；

12.具有小泵附接供水控制功能，可设置小泵变频或工频模式；

13.具有可选的定时自动开关机控制功能；

14.具有小流量泵休眠控制功能；

15.具有手操器功能，可手动调节输出电压来控制变频器的频率；

16.可代替电接点压力表进行上下限压力控制；

17.具有分时分压供水控制功能，有六个时间段的时间控制；

三、安装尺寸及接线端子说明

1.控制器尺寸：160mm×80mm×90mm

2.控制柜面板开孔尺寸为151mm×75mm，面板采用卡入式安装。

3.使用环境为：无水滴、蒸汽、腐蚀、易燃、无尘、无金属颗粒的场所；

4.环境温度：-20℃～50℃

5.相对湿度：

6.额定工作电压：±10%；

7.控制器额定功耗：

8.控制器端子输出容量：3A/

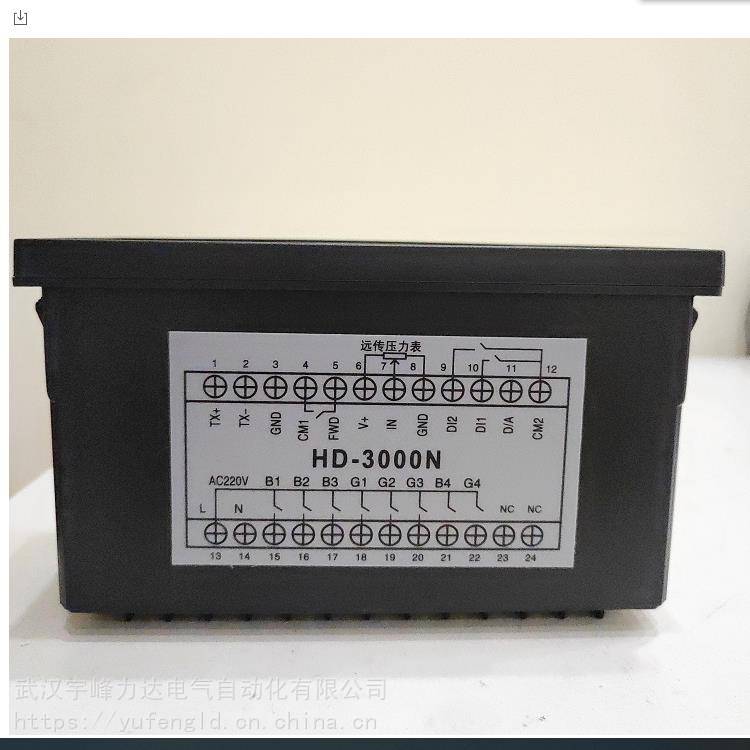

/HD-4000控制器接线端子说明：

1--------TX+（RS485通讯接口+） 2--------TX-（RS485通讯接口-）

3--------GND（信号地） 4-----CM1（正转信号）

5------FWD（正转信号） 6------ V+（远传压力表高端+5V）

7--------IN（压力信号输入0-5V） 8-------- GND（压力信号输入地）

9-------- DI2（缺水或停机信号输入） 10--------DI1（第二压力信号输入端子）

11----- D/A（DC 0-10V输出） 12----- CM2（信号公共端2)

13-----N（交流220V零线） 14-----L（交流220V火线）

15-----B1（1#变频运行接点） 16-----B2（2#变频运行接点）

17-----B3（3#变频运行接点） 18-----G1（1#工频运行接点）

19-----G2（2#工频运行接点） 20-----G3（3#工频运行接点、泄压阀接点）

21-----B4（4#变频运行接点） 22-----G4（4#工频运行接点）

23-----NC（空端子） 24-----NC（空端子）
