利用第三代半导体应用
随着第三代半导体碳化硅和氮化镓开关器件的广泛应用，图腾柱PFC的应用得到了极大的拓展。碳化硅和氮化镓的反向恢复损耗接近于零，这使得图腾柱PFC以连续模式工作成为可能。与传统PFC相比，图腾柱PFC拓扑简单、效率高，广泛应用于铂金级、钛级电源设计。
展鑫电子开发出业界首款全功能连续模式（CCM）图腾柱PFC控制芯片，仅采用16脚封装。图腾柱 PFC 的唯一解决方案。虽然性能优势明显，但数字电源项目开发的难度和成本提高了应用导入的门槛。此外，在一些特殊的应用场景下，如瞬时交流停电或雷击等，数字控制器的响应速度无法保持正确的控制逻辑，难以应对电流回馈。而且，数控通常需要高水平的软硬件工程师协同开发，具有较大的开发成本和开发时间负担。
在上述背景下，展鑫电子自主研发的连续模式图腾柱PFC控制器，在芯片上内置高可靠性模拟控制，具有快速准确的功率因数校正控制信号输出。它不使用数字电源控制器，不需要编程和调试。无论是搭配碳化硅器件还是氮化镓器件，都可以大大简化器件选型和开发任务，大大加快产品开发速度，解决上述难点，保证方案的高效性和高可靠性。快速推出高性能电源产品。
近期发布的基于氮化镓（GaN）的镓未来700W智能混合信号无桥图腾柱PFC+LLC量产电源方案，以及基于碳化硅（SiC）的展鑫电子2500W图腾柱PFC电源方案非常good 验证了控制器的优良特性。
SOIC-16 封装
4x4mm QFN-20 封装
展鑫电子的自主开发，不仅可以缩短电源开发时间，减少开发人力和器件成本，还可以攻克多项控制难点，提高电源的可靠性：
1) 抗电流反馈控制。带有交流整流同步管的图腾柱PFC本质上是一个双向变换器。当输入交流电压（AC）瞬时下降时，如果开关器件不能及时关断，母线电解电容的能量会回流到交流侧，造成大电流流过。该电流不仅使PFC消耗了系统保持时间所需的能量，极端情况下还可能损坏开关管。IVCC 1102检测输入电压，采用自有专利的固定前馈比控制技术，占空比能快速响应交流电压的变化，配合快速可靠的过零逻辑，完美解决了这一问题控制难度。
2)平滑过零电流控制问题。采用自主专利的过零点控制技术，缩短过零区，同时提高过零区的软启动开关频率，降低慢管换向时的电流峰值，使交流电流顺利过零。
3）兼顾低总谐波失真（THD）和快速电压环控制。采用自主专利的混合控制技术，稳态运行时，仅在交流过零时对输出电压进行采样，从而降低输出电压的二次谐波，降低THD的影响；而在动态状态下，对输出电压反馈信号进行实时采样，进入非线性控制环路，加快电压环路的响应，减小输出电压的波动，使两种难控制的控制有效结合以提高电路的整体运行效果。
4）抗雷击伤害。由于雷电波电压上升很快，随机叠加在同相或反相的交流电压上，检测电路和控制器必须快速检测输入电压的极性并做出相应的控制调整，否则很容易损坏后续电路。采用快速模拟检测电路和固化控制逻辑，可以稳定有效地应对这种特殊场景，减少或消除雷电波对开关管的影响。
采用碳化硅 (SiC) 的图腾柱 PFC 解决方案
展鑫电子开发了图腾柱全桥PFC方案，为AC-DC拓扑结构，工作在连续模式（CCM）。高速桥臂的SiC工作频率为57kHz。由于碳化硅具有极小的输出电容和接近于零的反向恢复，是硬开关电路的理想开关器件。同步整流慢桥臂工作在工频，由于低导通电阻Si导通时的Vsd压降远低于高压二极管，大大降低了整流功耗。通过以上方法，可以提高应用程序的整体效率。
下面是该方案的拓扑图：

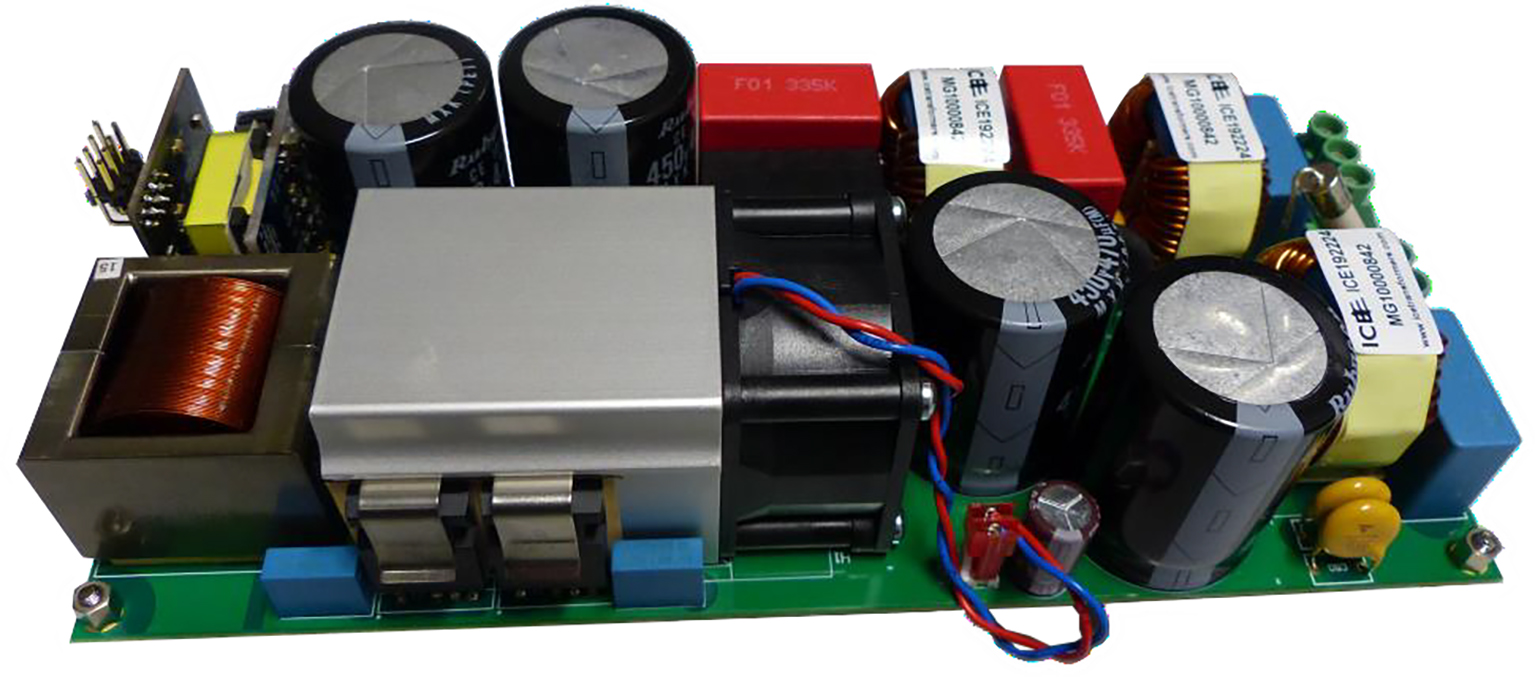

基于展鑫电子设计的2500W图腾柱PFC电源方案及芯片已被终端客户采用并量产。实际产品如下图所示：
本方案PFC控制器采用展鑫电子推出的碳化硅MOS驱动，导通电阻为60mΩ的碳化硅开关管。用于同步整流驱动的隔离驱动器控制同步整流管电源控制器，可实现2500W大功率和最高转换。98.7% 的有效解决方案。
该方案目前的总谐波失真曲线如下图所示。从曲线可以看出，该方案实现了极低的总谐波失真（THD）：
由于采用非线性环路控制，交流输入，从空载到满载，输出电压仅下降38V，从满载到空载，输出电压仅上升28V。
2.5kW 设置带交流输入负载 2.5kW 设置带交流输入负载
对应的碳化硅器件温升曲线如图所示，从500W输出到满载2500W输出，温升仅上升到16℃，表现也非常出色。
其他详细测试数据，请联系骏鑫电子进一步咨询。
采用氮化镓 (GaN) 的图腾柱 PFC 解决方案
近日电源控制器，珠海镓未来科技发布了一款700W智能混合信号无桥图腾柱PFC+LLC量产电源方案。以及）在PFC层面实现99.1%的极限转换效率，系统整体满载效率高达96.72%，符合钛能效率。据悉，未来镓已正式量产。
珠海镓未来科技采用GaN器件无桥图腾柱PFC方案，在设计中消除了输入整流桥固有的Vf损耗，解决了传统FPC电路效率无法提升的问题。同时，通过GaN的应用，图腾柱PFC的反向恢复电荷Qrr过高的问题只能在CRM工作模式下使用。使用具有极低等效 Qrr 的 GaN 器件，使 PFC 能够在连续电流模式下工作，从而在不牺牲功率密度的情况下提高效率，实现高达 99.1% 的转换效率。
未来700W GaN电源的关键参数
的700W GaN电源方案，功率密度14.7W/in，适合工作在0-40℃的温度环境，支持90-264V~50/60Hz的全球宽范围电压输入，以及可输出40V-56V电压，最大恒流13A，最大输出功率700W。满载效率≥96.72%，输出电压纹波<300mV。
700W GaN电源与市面上通用的Si MOS产品相比，半载测试下能效提升近2%，满载下提升近1.3%。节能量提升38.72%，预计单台动力装置年节电80-120度电。
温升测试：
上图为未来的700W GaN电源方案无散热片的热图，在25℃的环境温度下以110V/60Hz裸机连续运行1小时。可见，得益于优良的GaN器件性能和成熟的可靠性设计方案。700W GaN LED驱动裸板正面测得最高温度仅为88.8℃。
其他详细测试数据，请联系镓未来科技进一步咨询。
总结
展鑫电子是中国领先的碳化硅（SiC）功率半导体和芯片解决方案供应商。2017年成立于上海临港，致力于SiC功率器件、驱动与控制芯片、SiC功率模块产品的研发。展鑫电子是国内第一家自主研发并掌握6英寸SiC产品和工艺平台的企业。致力于围绕碳化硅功率半导体应用，为中国新能源产业提供一站式（Turn-key）芯片解决方案。
今年7月底，新一代华为全屋智能正式上市。其中，2房2厅（约80㎡）后装方案售价19999元起，3房2厅（120㎡+）后装方案售价39999元起.
华为全屋智能全国多店新开 线下体验“未来之家”
在新一代华为全屋智慧推出后，华为也加速线下全屋智慧门店的建设。目前华为全屋智能已在全国各省核心城市建有门店。好消息是，今年十一黄金周期间，华为全屋智能的多家新店在全国陆续开张。
此次新开门店涉及深圳、上海、常州、济南、宜昌、鄂尔多斯、柳州、南宁、哈尔滨、南昌等城市。用户可登录浏览器搜索“华为全屋智能”，进入华为官网或拨打进入人工座席预约进入门店体验，也可通过智能生活APP和我的华为应用频道。
随着华为全屋智能线下门店的陆续开业，消费者可以对华为全屋智能有更清晰深入的了解，华为也可以更全面地向消费者传播华为全屋智能的理念和优势。和详细的方式。

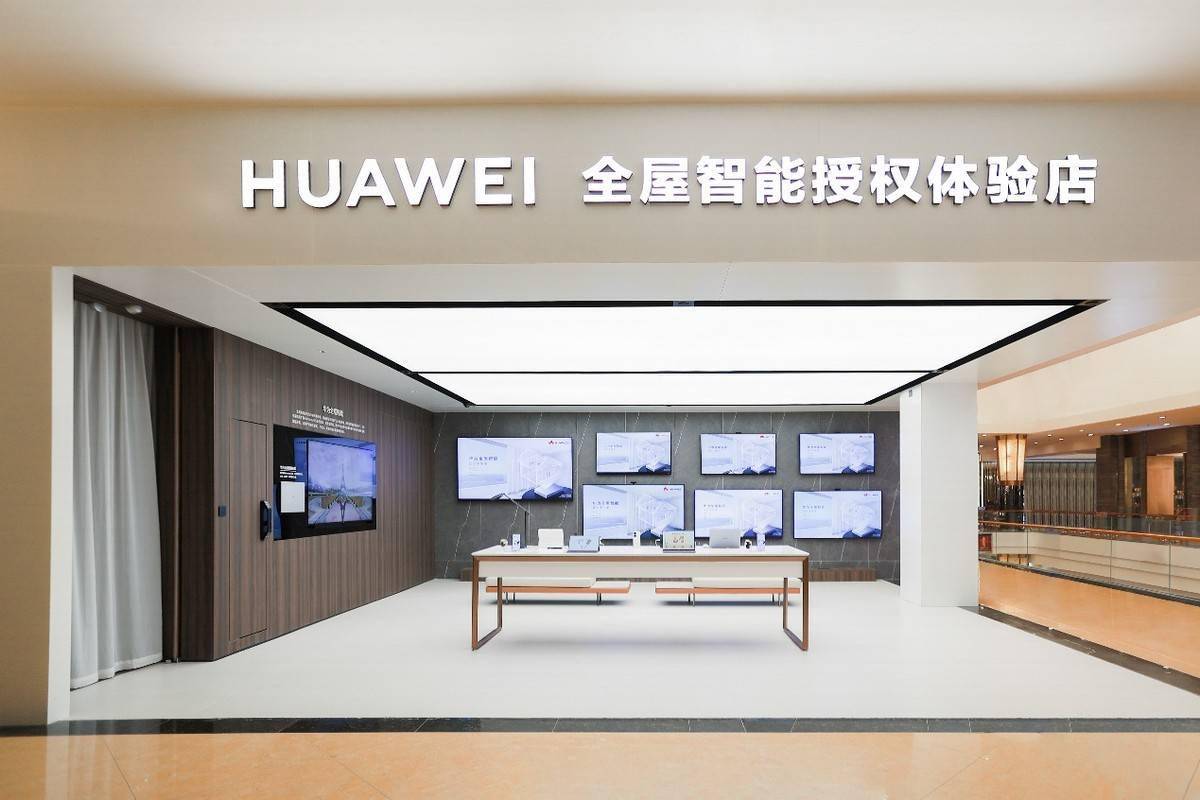

不仅如此，华为全屋智慧线下门店还将根据所在城市的特点进行特色门店配置。对于充满创新科技气息的深圳，位于深圳星河第三空间的华为全屋智能授权体验店精心设置了客厅、餐厅、卧室、阳台、书房、洽谈区六大区域智能家装，涵盖生活、办公、运动、健康。、出行等全场景智能化解决方案，让每一个角落都有家的理想模样。
引领交互革命，解锁后市场空间
智能家居的概念并不新鲜，但目前还没有系统的解决方案和落地标准。许多智能家居产品依赖于硬件产品智能、软件智能或单系统解决方案。消费者很难真正实现智能生活“一劳永逸”。例如，消费者购买的A品牌产品不能在B品牌体系下应用智能家装，这样的体验一点都不智能；另一方面，传统的智能家装仍然存在各种无法回避的问题，如开发周期长、交付无保障、解决方案不成熟、场景体验差、产品品类复杂等问题，从安装前到安装后，消费者很难真正实现智能生活“一劳永逸”。

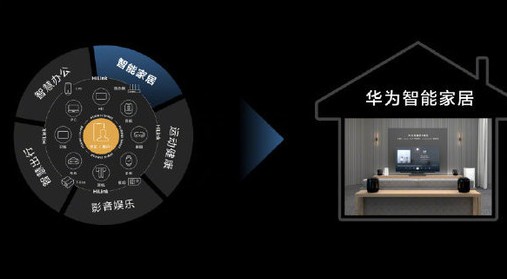

相比之下，华为的全屋智能不再是单纯做智能硬件那么简单。是平台、生态、芯片、操作系统、底层通信的大融合，从单品单系统智能到全屋智能。集成智能的创新演进。
新一代华为全屋智能带来革命性的后装解决方案，可覆盖更多户型。即使是精装房或已经装修过的房子，也可以在不破墙不拆线的情况下，以极快的速度进行翻新。, 当天装，当天用。
硬件方面，华为发布了全新的智能主机EZ。安装位置无需固定在弱电箱内，可根据用户需求和不同场景灵活放置。网络方面，智能主机EZ采用有线+无线双网架构，各个空间之间的网络通过有线连接，无需担心信号穿墙减弱。
华为全屋智能后装解决方案还有极速拼装的优势。用户无需面对复杂的安装进度，一天内即可完成装修。比如全屋智能主机EZ，一机全屋，桌面中控作为控制中心，无线智能面板/开关一装即智能，蓝牙网关和子路由器是即插即用、一键批量配网、一键场景配置、一键发货等。
此外，全屋设备可实现即插即用、单零火灾自适应，结合十个子系统丰富的生态产品，实现快速组网、优质联动。全新的后装解决方案填补了后装市场的空白，让用户以更低的成本、更方便、更快捷地实现全屋智能化。
全新一代华为全屋智能还推出了桌面式中控屏，延续了挂墙式中控屏的经典设计。同时，借助机身背面的支架，可以在桌面上使用。每个角落都可以随心所欲地控制，真正实现一个空间一屏。
此外，中控屏UX界面进一步实现了子空间、子系统、子场景的分类存储，以及针对性、高效的管控。据了解，全新中控屏采用了三层分层交互逻辑，用户可以在一层卡片中直观地看到全屋的状态和核心信息。第二层交互界面与系统控制相关，方便高效筛选。第三层交互界面将展示详细的环境参数，涵盖照明、家电、冷暖新风、家居家具、遮阳、影音娱乐等，借助UX分层交互的独家设计，用户'
这场交互革命将成为全屋智能发展史上的里程碑。中控屏由内到外的双向升级，让华为全屋智能的交互方式更加合理、人性化，让用户通过一屏掌控自己的智慧生活。
总结：
随着华为全屋智慧门店在全国的陆续开张，未来家已经来到了千万消费者身边。更多的消费者可以更轻松地购买、便捷地装修、轻量化地使用体验。开启家装“轻”时代。
如果你对华为全屋智能充满了兴趣，那么华为全屋智能线下店将是你的好去处，先去打卡吧！
