【摘要】 本文介绍了建宁县医院的智能照明方案。Acrel-BUS智能照明控制系统用于控制医院门诊楼、住院楼、医技楼、感染楼、精神科楼、室外夜景、立面泛光照明等公共照明。部分照明电路采用智能控制通断。系统网络为KNX总线通讯。本设计采用本地智能面板控制，通过IP网关接入Acrel-智能照明控制系统，在计算机端进行集中控制和监控管理。
【关键词】：医院；立面泛光照明；医院智能照明控制。
图1
0.前言：
随着人们生活水平的不断提高，人们对工作和生活环境的要求越来越高，对照明系统的要求也越来越高。照明领域的能源消耗在总能源消耗中占有相当大的比重，因此节约能源和提高照明质量是重中之重。作为电力消费的重要组成部分，照明用电已占到用电量的10%左右。随着我国国民经济的快速发展和人民生活水平的不断提高，照明用电量将不断增加。
一、项目介绍：
项目总用地面积57500平方米，总建筑面积58400.00平方米，其中：地上46300.00平方米，地下12100.00平方米。包括：住院部、医技室、门诊室、急诊室、传染病室、精神科、行政后勤客厅。项目建成后总床位500张，容积率0.81，建筑面积16100.00平方米，建筑密度约28%，绿化率35%，机动车停车位数量总共有 280 个空间。
1.1 用户需求
l 在医院各楼护士值班站、前台值班站或通道安装智能面板，前台值班人员可根据当前需要实现对控制区域的集中控制，单路开关控制和分流控制区域的区域控制等；遥控与就地控制相互关联，可根据需要随时调整照明线路。
l 对于室外夜景照明，在系统设置时间内，设置所有夜景照明电路在晚上6点自动开启，部分电路在12点关闭，以保持夜景灯带电路，所有夜景照明电路在早上5点自动关闭。也达到了节能减排的目的。（该方案还可以根据天文钟控制电路，根据夏令时/冬令时的日落时间自动选择开灯时间。）
2、现场应用产品介绍：
2.1 电源模块
功能说明：
KNX/EIB系统标准电源，耦合总线信号，监测KNX/EIB系统电流。此外，该系列电源提供30V辅助直流电压，为其他外设（如触摸屏、IP网关等）供电。该模块最多可为 64 个设备供电，具有总线复位、过流指示和短路保护功能。
2.2 开关驱动
产品型号 回路数 模块宽度 单回路额定容量 安装方式
功能说明：
开关驱动支持KNX总线协议，用于设备的开关控制。具有逻辑、延时、预置、场景、阈值开关等功能。
2.3 0-10V调光驱动
功能说明：
0-10V调光模块，支持KNX总线协议，用于控制调光电路，具有软开/关功能，每个电路可同时被8个场景调用，并可检测电路状态。特别适用于白炽灯、LED灯和低压卤素灯的调光智能灯光控制，同时具有开关、场景、状态反馈等功能。并实现LED的调光功能。
2.4 人体感应和光线传感器
功能说明：
智能照明传感器，支持KNX总线协议，可以感知外部信号和物理条件（如光、红外、微波），并将感知到的信息传输给其他KNX模块（如调光器、开关驱动器）以实现其功能。主要用于需要自动控制的场所，如智能照明控制系统中的公共走道、大厅、车库等。
2.5 智能面板
功能说明：
智能面板支持KNX总线协议，用于接收按键触摸信号。通过区分短按和长按，结合不同的参数配置，可以实现开关、调光、场景、窗帘控制、温度调节、报警等功能。
门诊楼、住院楼、精神科楼、感染楼、行政楼、室外夜景照明等采用6条支线（KNX总线电缆BUS EIB2*2*0.8）到消防值班室，通过IP网关网络交换机，实时数据上传至Acrel-（智能灯光控制系统）。
3、现场应用：
3.1 系统拓扑
图 2
3.2 设备现场应用照片：
图 3
3.3 系统软件运行界面
3.4 系统主要控制功能
3.4.1 时序控制
利用中控软件界面的时钟管理器实现整个系统相关区域照明的定时和自动管理功能，实现对公共通道、景观照明、车库照明等的定时和分时控制，以及用户可根据需要设置正常照明、高峰照明、节假日模式定时关闭、定时通知等。
3.4.2 场景控制
智能照明控制系统根据各部门需求，设置不同类型的场景模式，组合多种照明灯，达到美化工作环境的效果；结合人体感应传感器，当人离开时，该区域的照明就会关闭。
3.4.3 人体传感器控制
人体感应传感器布置在办公室过道和楼梯处。当有人进入该区域时自动打开照明。人员离开时，延迟一段时间再关门。如果在延时时间内有人进入，它会重新进入开启模式，达到节能的目的。并可根据需要设置白天有效，晚上无效。
3.4.4 光照控制
在室内办公区，设置照度传感器，自动调节室内照明的亮度和自然光好的区域的灯数；既充分利用了自然光，又为室内人员创造了舒适的工作环境。
3.4.5 实时监控
中控室设置中控主机，所有灯光控制设备通过KNX网关接入监控系统。运营管理人员可通过中控计算机实时监控公交车、区域、楼层、建筑物等的照明状态，并可根据需要进行控制和调整。系统绘图工具支持矢量图形和多层页面。图形页面易于缩放和切换。.
3.4.6 报警处理
系统提供报警处理能力，用户可以通过编程完成不同的任务。当某种报警条件发生时应该做什么可以由用户决定。
3.4.7 事件通知
系统提供事件通知功能，支持邮件通知、文本输出、事件驱动打印，可以根据用户预设的条件触发事件通知功能。
3.4.8 日照时间的计算
根据用户当前所在的时区计算日照时间智能灯光控制，作为定时控制的时间参考。
3.4.9 数据交换
系统可直接使用ETS3、ETS5项目数据，方便软件升级和替换；它还可以接受以 CVS 文件格式保存的模块和系统数据；系统支持OPC服务；通过KNX-，可以与其他智能楼宇系统（如BA系统）进行数据交换。
3.4.10 系统联动
系统可切换输入模块，接受来自其他系统或人员的信号；实现安防系统、广播系统、会议系统甚至消防系统的联动控制，控制相应灯具的点亮和设备的启停。
4。结论：
Acrel-BUS智能照明控制系统是基于KNX总线技术设计的控制系统。系统采用标准的2×2×0.8 EIB BUS总线（KNX总线）作为总线电缆，将所有智能照明控制模块连接在一起，形成一个完整的控制系统，既可以实现对照明灯具的远程集中控制，又可以实现就近控制功能。该系统理论上可以连接超过58,000个控制模块。
安科瑞智能灯控产品种类齐全，解决方案完善。用户可通过控制面板、人体传感器、照度传感器、微波传感器、上位机系统、触摸屏、手机、平板终端等多种控制终端，实现灵活多样的智能控制，特别适用于各类智能社区、医院、学校、宾馆、体育场馆、机场、隧道、车站等大型公共建设工程的照明系统。
2020年，中国国家铁路集团有限公司印发《新时代铁路运输强国规划纲要》，提出到2050年，要全面建成更高水平的铁路。建设现代化铁路强国的顶层规划。铁路建设项目复杂，运营维护难度大，线路长，设备多，环境复杂。因此，操作电源的安全性非常重要。
动环境监测系统接入铁路电力设备监测，为铁路配电所分布分散、距离远、环境复杂、运维困难等问题提供解决方案。构建电力设备数字化交互平台，实现多站点监控系统的统一远程网络监控和管理，实时监控运行状态，为铁路电力设备长期稳定运行提供有力保障。
铁路电力设备数字化交互平台可以实现哪些功能？

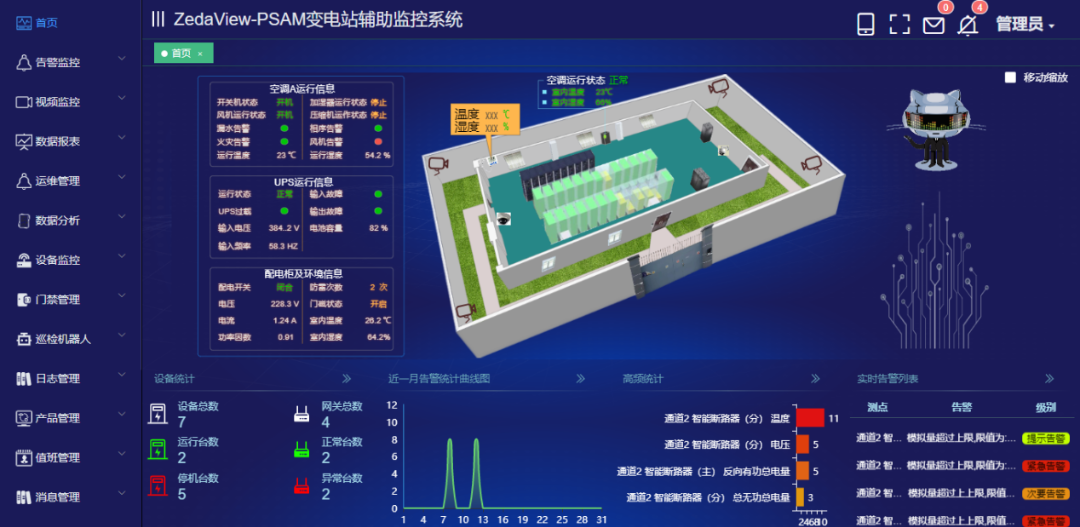

通过GIS地图掌握所有配电站的地理位置信息电力监控，根据配电站经纬度自动识别并显示首页地图范围。通过地图上的变电站标签，可以快速掌握每个电站的基本信息（电量状态、环境信息、实时电量、告警等），并提供按用户等级显示电站信息的功能。
