TY-X3C智能消防系统实训器

一、系统概述

智能消防系统实训装置按照《建筑防火设计规范》设计。该系统具有消防联动中心和消防喷淋系统的典型结构。能清楚地展示自动喷水灭火系统的典型设备组成和系统工作原理。通过对本装置的操作和学习，学生可以对建筑物内自动喷水灭火系统的结构有一个全面的了解。喷水灭火系统与联动控制中心系统实现网络化控制，将探测器与联动中心连接，实现手动自动控制；全面实现现代智能化建筑设计，掌握建筑内部主要灭火设备的运用，并熟悉建筑物内的湿式报警阀、水流指示器、压力开关等灭火设备的结构和原理，了解消防控制中心的联动操作和设置，广播的控制和操作设置电话中心，了解现代建筑消防联动设备系统的原理和调试，熟悉消防原理和工作流程。适用于学习《建筑灭火系统》、《建筑给排水系统》、《建筑消防系统》等专业课的中等职业院校的实践教学。建筑内压力开关的结构和原理，了解消防控制中心的联动操作和设置，广播电话中心的控制和操作设置，了解现代建筑消防联动设备系统的原理和调试，并会熟悉消防原理和工作流程。适用于学习《建筑灭火系统》、《建筑给排水系统》、《建筑消防系统》等专业课的中等职业院校的实践教学。建筑内压力开关的结构和原理，了解消防控制中心的联动操作和设置，广播电话中心的控制和操作设置，了解现代建筑消防联动设备系统的原理和调试，并会熟悉消防原理和工作流程。适用于学习《建筑灭火系统》、《建筑给排水系统》、《建筑消防系统》等专业课的中等职业院校的实践教学。了解现代建筑消防联动设备系统的原理和调试，熟悉消防原理和工作流程。适用于学习《建筑灭火系统》、《建筑给排水系统》、《建筑消防系统》等专业课的中等职业院校的实践教学。了解现代建筑消防联动设备系统的原理和调试，熟悉消防原理和工作流程。适用于学习《建筑灭火系统》、《建筑给排水系统》、《建筑消防系统》等专业课的中等职业院校的实践教学。

（厂商：上海腾宇官网）

二、系统特点

1、具有试喷启动功能，当自动控制系统出现故障时，可手动启动喷淋泵

2、自带控制器，可实现就地控制和火警联动控制

3.模型框架、水箱等主要部件均采用不锈钢材料，确保不生锈、不老化

4、喷雾泵、气压罐等关键设备采用知名设备智能报警器，性能稳定、坚固。

5、湿式报警阀、水流指示器、压力开关等设备全部通过国家强制性产品认证

7.单片机采集系统

三、基本配置及参数

1、洒水系统配置

模型框架、水箱等主要部件均采用不锈钢材质，确保不生锈、不老化，模拟二层楼喷水灭火系统；模型系统主要由喷水泵、压力罐、湿式报警阀、水力报警器组成 由喷头、压力开关、水流指示器、密闭喷头、试验阀、消防等典型喷水灭火设备组成探测器、火灾报警器等。它可以形象地模拟建筑物中水灭火系统的典型结构。

喷雾水泵：数量1台 功率750W 扬程：30米 流量：8立方米/小时

高水泵模拟压力罐：数量1套，容积50升，功率750W 扬程：30米，0.3MP

湿式报警阀：数量1个口径：Ф100mm额定工作压力1.2MPa

玻璃球喷嘴：数量 6 个 68°C 温度级别

水流指示器：量2灵敏度15L-37.5L/min

烟雾探测器：1个，总线编码型，低报警电流2MA普通烟雾浓度等级

温度检测器：1总线编码型，报警电流小2MA，68℃温度等级

2.电源控制面板

提供交流电源：单相AC 220V 50Hz，带过流保护

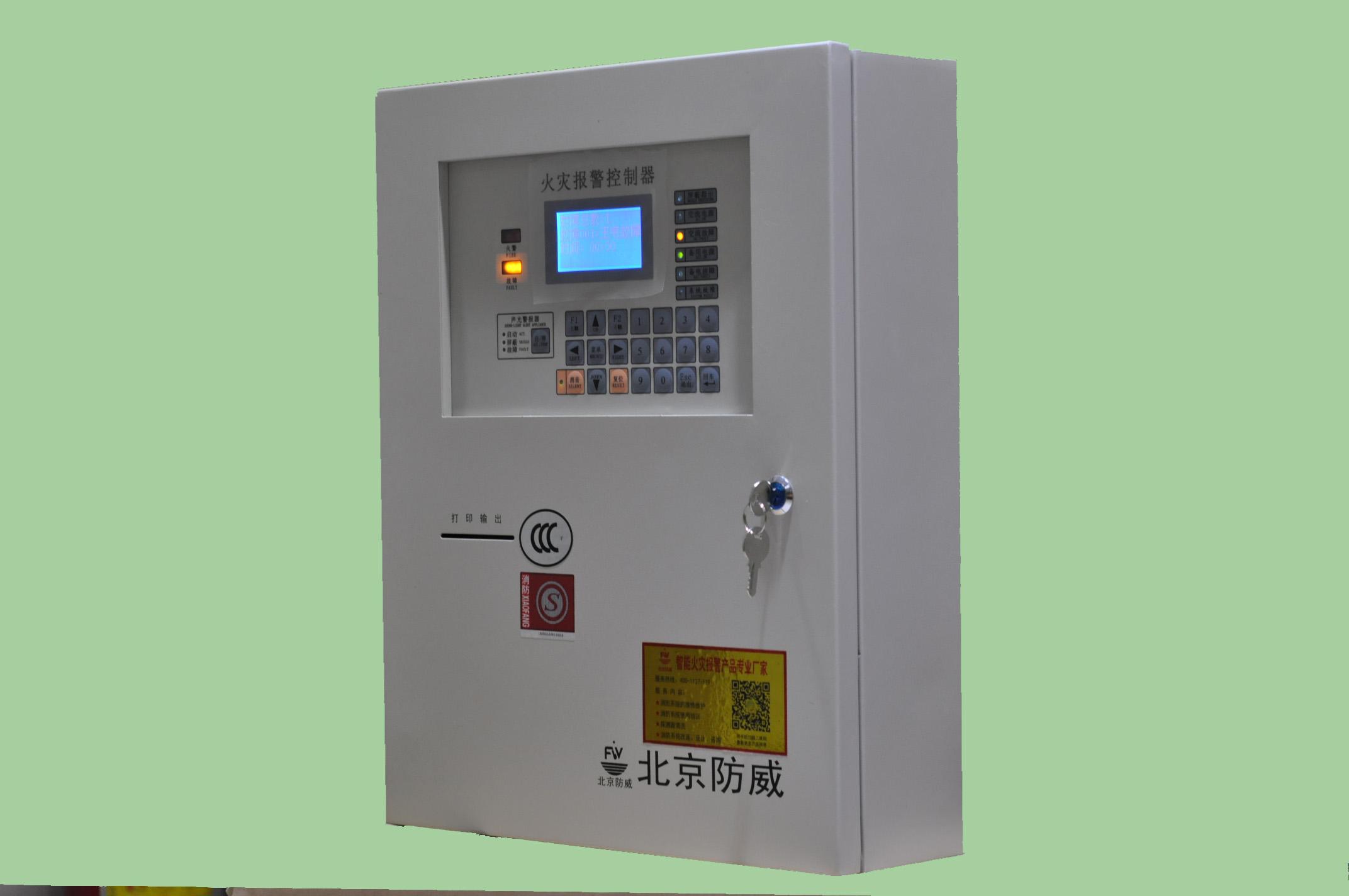

3.火灾报警控制器（联动式）

(1) 采用192×64点阵液晶显示器，可同屏显示4行12列汉字信息

(2) 可现场编辑总线设备的区域、层、状态、类型、安装位置等信息

(3) 256条事件记录，记录控制器运行中的各种事件，可随时查看

(4)联动公式可现场编辑

(5) 2个总线回路，可连接254个现场设备

(6) 1个RS485通讯口，用于与火灾显示盘、设备操作盘、灭火控制盘通讯，可连接16个火灾显示盘；2个设备操作面板；4个（8区）灭火控制面板

5.探测器

配备三种探测器：可燃气体探测器、智能光电烟感探测器和差式恒温火灾探测器。

6.输入模块、控制模块输入模块

主要用于压力开关等信号检测，控制模块主要用于控制排气阀、送风阀、卷帘门等设备。

7、联动盘现场界面

(1) 三线控制，接线部分简单方便智能报警器，易于实现启停应答功能；

(2) 输出控制方式有电平输出和脉冲输出两种。

8.手动报警按钮

当发生火灾时，按下有机玻璃片，按钮上的火灾报警灯会亮起，同时向控制器发出火灾报警信号；

9.消防栓按钮

火灾时，按下平板控制器报警，点亮火灾报警指示灯（红色），同时输出一组外控空接点，启动消防泵时，接通启动泵响应信号，并启动泵指示灯亮起（绿色），要重置，请滑下滑盖并按下重置按钮。

10.声光报警、警铃

当现场发生火灾并接收到控制信号时，会发出强烈的声音报警信号，提醒现场人员注意。

三、技术参数

1、输入电源：单相三线～220V±10% 50Hz

2、环境温度：+4℃～+45℃

3、设备容量：<

4、外形尺寸：×680mm×

5、安全保护：带漏电自动保护装置

四、培训项目

一、系统结构及设备理解

2、喷水灭火系统仿真软件的安装与使用

3、喷水灭火系统处于待机状态运行

4、喷水灭火系统的调试

5、火灾探测与火灾报警

6、喷雾灭火作业

七、洒水车监控软件的安装与使用

8、自动喷水灭火系统综合操作培训

9; 消防喷淋自动控制实训

10、消防系统各模块的作用及连接

11; 实火示范训练

12、自动喷水灭火系统与火灾报警系统联动

13 消防联动主机设置

14 消防联动主机联动编程

15.火灾探测器的方便和编辑
