摘要：介绍了苏州市立医院综合楼（教学楼）用电管理系统，采用智能电能表采集配电现场的各种用电参数和开关量信号。 本系统采用现场组网方式。 组网后，通过现场总线通讯，远程传输到后台。 Acrel-3000电力管理系统实现了对变电站配电线路用电量的实时监控和电力管理。

关键词：大型公共建筑； 苏州市立医院综合楼（教学楼）； 配电站； 智能电能表； Acrel-3000型； 电源管理系统

0 概述

苏州市立医院综合楼（教学楼）是苏州市立医院全科医生临床实训基地。

本项目为苏州市立医院综合楼（教学楼）电能管理系统。 根据配电系统管理要求，需要对漕湖市立医院综合楼（教学楼）配电所进出线回路和高压配电进行电力监控和用电管理。苏州，从而确保用电安全可靠。

Acrel-3000低压智能配电系统对变配电系统进行分散数据采集和集中监控管理。 配电系统二次设备联网，将分散的配电站现场设备通过计算机和通信网络连接成一个有机整体，实现电网运行的远程监控和集中管理。

1 系统结构说明

本监控系统主要实现苏州市立医院综合楼配电所进出线回路及高压配电的电力监控和电源管理。 监测范围为配电所分布的高低压进出线电路。 系统共有88台仪表（包括84台/KC和4台综合保护），分为7条总线，连接到数据采集器，最后通过网线连接到值班室的监控主机，实现总线上的仪表与监控主机的连接。 数据连接。

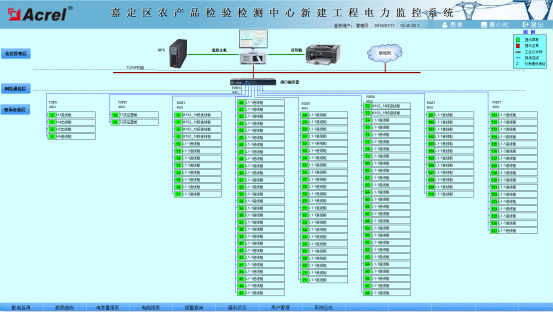

监控系统采用分层分布式结构，即站控层、通信层和间隔层； 如图（1）所示：

图（1）网络拓扑

间隔设备层主要包括：多功能网络电能表、综合保​​险等，这些设备分别安装在对应一次设备的电气柜和抽屉柜中。 这些设备均采用RS485通讯接口，通过现场总线网络进行通讯，实现现场数据采集。

网络通信层主要为：通信服务器，其主要功能是将分散的现场采集设备集中采集智能电力仪表，同时远程传输至站控层，完成现场层与站站之间的数据交互控制层。

站控管理：配备高性能工控机、显示器、UPS电源、打印机等设备。 监控系统安装在计算机上，对现场设备的运行状态进行集中采集和显示，并以人机交互的形式显示给用户。

以上网络仪表均采用RS485接口，-RTU通讯协议。 RS485采用屏蔽线传输，一般采用两根线，接线简单方便； 通信接口为半双工通信，即通信双方均可接收和发送数据。 只能同时发送或接收数据，数据传输速率为 。

RS485接口是平衡驱动器和差分接收器的组合，增强了抗噪声干扰的能力。 总线最多可接32台设备，传输距离1.2km。

2 电源管理系统的主要功能

2.1 数据收集与处理

数据采集​​是配电监控的基础。 数据采集​​主要由底层多功能网络仪表完成，实现远程数据的本地实时显示。 需要采集的信号包括：三相电压U、三相电流I、频率Hz、功率P、功率因数COSφ、电度数Epi、远方设备运行状态等数据。

数据处理主要是将根据要求采集的电气参数实时、准确地显示给用户，以满足配电监控的自动化、智能化要求，同时将采集到的数据存入数据库，供用户查询。

2.2 人机交互

该系统提供了一个简单、易用、良好的用户界面。 采用全中文界面，CAD图形显示低压配电系统电气主接线图，显示配电系统设备状态及相应的实时运行参数，屏幕定时轮换切换； 屏幕实时动态刷新； 模拟值显示； 开关量显示； 连续记录显示等

2.3 历史事件

历史事件查看界面主要为用户提供方便、友好的人机交互方式，方便用户查看以往的故障记录、信号记录、操作记录、超限记录。 通过历史事件查看平台，您可以根据您的要求和查询条件方便的定位您。 需要查看的历史事件为您掌握整个系统的运行情况提供了良好的软件支持。

2.4 数据库建立与查询

主要完成遥测遥信的定期采集，并建立数据库，定期生成报表供用户查询和打印。

2.5 用户权限管理

针对不同级别的用户，设置不同的权限组，防止因人为误操作造成的生产和生活损失智能电力仪表，实现配电系统的安全可靠运行。 用户可以通过用户管理进行登录、注销、修改密码、添加、删除等操作，方便用户修改账号和权限。

2.6 远程报表查询

报表管理程序的主要功能是根据用户需要设计报表样式，对系统处理的数据进行过滤、合并、统计后生成用户需要的报表数据。 本程序还可以根据用户需要定时保存打印报表文件或调用保存打印报表文件。 同时本程序还为用户提供了对生成的报表文件进行管理的功能。

报表具有自由设置查询时间的功能，实现日、月、年电能统计、数据导出和报表打印等功能。

3 案例研究

苏州市立医院综合楼（教学楼）用电管理系统对配电所高低压进出线线路进行用电监控和用电管理。

PZ80-E4/KC多功能电力仪表用于配电站进出线回路。 是针对电力系统、工矿企业、公共设施、智能楼宇等电力监控需求而设计的网络型电能表。 它可以测量所有常规的功率参数。 ，如：三相电压、电流、有功功率、无功功率、功率因数、频率、有功电能、无功电能等电参数。 并且仪表有4个光电隔离开关输入接点和2个继电器控制输出接点，这些接点可以配合智能断路器实现断路器的远传信号和遥控操作。 该系列网络电力仪表主要应用于变电站自动化、配电网自动化、小区电力监控、工业自动化、能源管理系统、智能楼宇等领域。

低压配电二次图如图（2）所示。 功能为电量遥测，主要监测运行设备的电气参数，包括：线路三相电压、电流、功率、功率因数、电能、频率等电气参数及配电线路三相电流； 遥信功能实现现场设备运行状态的显示，主要包括：开关分、合闸运行状态及通讯故障报警； 当断路器改变位置时，会发出报警信号，提醒用户及时处理故障。

图（2）配电站低压配电二次图

高压配电二次剖视图见图（3）。 功能包括电量遥测，主要监测运行设备的电参数，包括：三相线电压、电流等电参数和配电回路的三相电流； 遥信功能实现现场设备运行状态的显示，主要包括：开关分、合闸运行状态及通讯故障报警； 当断路器改变位置时，会发出报警信号，提醒用户及时处理故障。

图（3）楼层低压配电二次图

遥信遥测报警功能主要完成对各低压出线回路的开关动作状态和负荷进线的监测，弹出报警界面提示具体报警位置并对开关位移和负荷超限进行报警，并提醒值班人员及时处理。 负载限制值可在相应权限下自由设置。 具有历史查询功能。 见图（4）。

图（4）实时遥信告警信息

参数读取功能主要是查询低压各出线回路的电气参数。 支持电参数随时查询，具有数据导出、报表打印等功能。 本报表查询某变电站2台变压器各低压回路和高压配电回路的电气参数，主要包括：三相电流、有功功率、有功电能和变压器温度。 报表中每条电路的名称与数据库关联，方便用户修改电路名称。 见图（5）。

图（5）参数抄表

用电报表功能，可以选择一个时间段进行查询，支持任意时间段的电量累计查询，具有数据导出、报表打印等功能。 为值班人员提供可靠的电能报表。 报表中每条电路的名称与数据库关联，方便用户修改电路名称。 如下图所示，显示了一定时间内各配电回路的功耗情况。 用户可以直接打印报表并以EXCEL格式保存到其他位置。 见图（6）。

图（6）电量报告

系统通信结构示意图主要展示了系统的网络结构。 系统采用分层分布式结构，同时监控间隔层设备的通信状态。 红色表示通信正常，绿色表示通信失败。 见图（7）。

图（7）系统通信结构示意图

4。结论

随着社会的发展和电力的广泛应用，电力系统已成为全国工程项目、标志性建筑/大型公共设施等大面积变电站用户的必然选择。 本文介绍的Acrel-3000电源管理系统安装在苏州市立医院综合楼（教学楼）的应用，可实现对高低压配电回路用电量的实时监控和电源管理的变电站。 它不仅可以显示电路的功耗状态，还具有网络通讯功能，可以与协议转换设备、计算机等隔离，构成电源管理系统。 系统实现对采集到的数据进行分析处理，实时显示变电站各配电回路的运行状态，分合闸、负荷超限弹出告警对话框和语音提示，并生成各种电能报表、分析曲线、图形等，方便电能的远程抄表、分析和研究。 系统运行安全、可靠、稳定，为变电站用户解决用电问题提供了真实可靠的依据，取得了良好的社会效益。
