防火门监控系统是《火灾自动报警系统设计规范》（GB 50116-2013）规定的建筑物内设置的火灾自动报警系统的子系统之一。 本文根据相关规范和图集，从设计和施工角度介绍了防火门监控系统，其正确的设计和安装对保障人员疏散和财产安全将起到重要作用。

关键词 火灾自动报警系统 防火门监控系统设计安装

0 概述

防火门监控系统的正确设计、施工和安装是保证其正确使用的前提保证。 设计和施工人员需要尽快了解这个火灾自动报警系统中的新系统。 随着该系统在建筑中的广泛推广使用，其必将在保障人员和财产安全方面发挥应有的作用。

1 防火门监控系统

防火门监控系统是火灾自动报警系统的一个子系统，其主要功能是监控疏散通道上防火门的启闭和故障状态。该系统主要由防火门监控器、防火门监控分机、防火门监控模块和监控联动装置。 防火门监控联动装置包括电动闭门器、手动按钮、电磁释放器和门磁开关等。

防火门监控器可显示防火门的开启、关闭及故障状态，发生火灾时控制防火门的开启和关闭状态，并将各道防火门的信息传送给火灾自动报警系统的主机;

监控分机可以扩大监控系统的工作范围和规模；

监控模块接收来自监控器的信号，控制现场监控联动设备消防监控系统，采集现场监控联动设备的状态信息，并传输给监控器；

电动闭门器可以改变或保持防火门的启闭状态，并将其状态信息反馈给防火门监控器；

电磁脱扣器平时保持常开防火门开启，收到信号后关闭防火门，并将自身状态信息反馈给监控器；

门磁开关用于监测防火门的启闭状态，并将其状态信息反馈给防火门监控器

防火门监控系统的主要组成部分：

防火门系统架构图

火灾自动报警系统的火灾报警信号，并控制电动闭门器和释放器； 记录与之相连的防火门的状态信息。 监控器和监控分机的主电源采用220V、50Hz交流电源，电动闭门器、释放器和门磁开关的电源采用直流24V或12V； 并配备后备电源，采用密封免维护充电电池，电池容量可在监测仪处于通电工作状态下正常可靠工作3小时，提供开启和开启所需的电力。关闭防火门

防火门监控分机是防火门监控器的扩展，可以延长防火门监控器的供电和通讯距离，使系统供电稳定，通讯可靠。 同时可以扩展管理防火门监控模块的数量，形成更完整、更稳定的系统。 与监控器相比，监控网络的外形更小，更易于安装。

火灾发生时，防火门的启闭状态对保证人员及时疏散和阻断火势起着重要作用。 火灾发生时，防火门监控器和监控模块应配合其他消防系统工作。 因此，防火门监控器如果建筑物内没有设置消防控制室，则监控器应设置在有人值守的地方； 监控分机可设置在电气井道或楼层配电室； 防火门监控器的设置应符合火灾报警控制器的安装设置要求。

2 防火门监控及监控分机

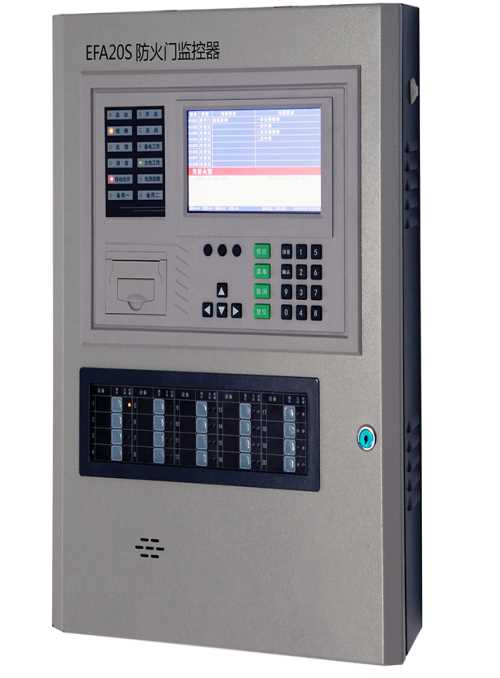

防火门监控器是防火门监控系统的核心。 防火门系统工作时，将火灾报警控制器和火灾联动控制器的信号传输给防火门监控器，防火门监控器对防火门监控模块和监控联动装置进行监控； 同时消防监控系统，消防站监控模块的状态信号传输给防火门监控器，防火门监控器将信号传输给消防联动控制器和消防控制室内的图形显示装置。

防火门监控器主要有以下功能：显示和控制与之相连的电动闭门器和释放器的启闭状态；

3 防火门监控模块及监控联动装置

防火门监控模块分为常闭监控模块和常开监控模块。 常闭监控模块以关闭状态为正常状态，常开监控模块以常开状态为正常状态。 当状态发生变化时，防火门监控器需要做出判断并做出反应。 对于单门和双门，其连接的联动装置数量不同。 从经济角度看，可分为单开式和双开式。 建筑防火规范对防火门有如下要求：疏散通道上各防火门的开启、关闭及故障状态信号反馈给防火门监控器，确保所有防火门的使用得到有效控制；

防火门具有自闭功能，可保证人员疏散后防火门完全关闭。 该功能由闭门器实现； 双防火门按顺序关闭，可防止因关闭顺序错误而导致防火门关闭不严。 设备保证此功能； 常开防火门应能在发生火灾时自行关闭，反馈信号可通过防火门监控系统实现。 根据以上规范的要求，防火门监控联动装置在防火门处主要安装有以下四种形式。

1）对于单开或双开常闭防火门，防火门通常处于常闭状态，门磁开关保持闭合状态。 当防火门开启时，门磁开关通过监控模块向防火门监控器发出信号，表明防火门处于开启状态。 门磁开关不得破坏门扇和门框的气密性。

2）单开或双开常开防火门，安装电磁释放器、机械闭门器和门磁开关。 电磁释放器和门磁开关分别连接到监控模块。 防火门处于常开状态，防火门监控系统参与联动，防火分区内两个独立火灾探测器的“与”逻辑报警信号或一个火灾探测器与手动报警器的“与”逻辑报警信号火灾报警按钮作为火灾联动的触发信号。 火灾报警控制器或消防联动控制器确认信号后，防火门监控器通过监控模块激活电磁释放器，释放链条，门扇在机械闭门器的作用下关闭。 模块将防火门关闭信号反馈给防火门监控器。 当门扇不能完全关闭时，门磁开关通过监控模块将故障状态反馈给火灾监控器，门磁开关不得破坏门扇与门框之间的密封性。

3）单开或双开常开防火门，装有电动闭门器。 防火门处于常开状态。 在驱动下完成关闭，关闭信号通过监控模块反馈给防火门监控器。 这种防火门的触发信号与带电磁脱扣的常开门相同。 手动控制按钮的安装高度和位置要求与常闭防火门带电动闭门器的手动按钮一致。 当门扇不能完全关闭时，门磁开关通过监控模块将故障状态反馈给防火门监控器。 门磁开关不得损坏门扇与门框之间的密封。

4。结论

建筑物防火门是保持建筑物防火分隔完整性的主要物件之一。 具有一定的防火、防火功能，能将火势控制在预定范围内。 疏散通道上的防火门是人们安全疏散和消防员扑救火灾的通道。 在发生火灾或其他紧急情况时，防火门可以迅速打开； 但火灾的烟火也可能通过未完全关闭的防火门。 门逃入疏散通道或其他防火分区，使人员无法撤离或火势蔓延至其他防火分区。 然而，很多建筑物在投入使用后，防火门的开启方式并没有完全按照设计方法开启或关闭。 一旦发生火灾，防火门不能有效阻隔烟火。

为保证防火门发挥应有的作用，《火灾自动报警系统设计规范》（GB 50116-2013）规定建筑物必须安装防火门监控系统。 该系统的正确设计和安装可以确保防火。 门在发生火灾时起着阻隔火势和保证人员安全疏散的重要作用。 本文将简要介绍防火门监控系统的设计与安装。

随着人类生产活动的增加火灾报警系统，消防在公共安全中逐渐发挥了重要作用。 如何提高消防水平成为我们需要面对的重大问题。 智能火灾预警系统以其不可替代的技术优势火灾报警系统，在各种应用场景中发挥了重要作用。 城市火灾风险预警平台为提高人民生活消防安全和社会消防管理水平做出了巨大贡献。 因此，智慧消防物联网在消防领域的应用成为必然。

智能火灾报警系统

智能火灾预警系统的主要功能：

消防设备设施监控

城市火灾风险预警平台是一套基于火灾物联网预警系统的火灾监测应用平台。 系统可同时监控联网单位的消防设施运行状态。

智能火灾烟雾预警系统

警方信息通知显示

当发生报警提醒时，系统会以声光提示的形式提醒工作人员报警点信息（设备编号、设备名称、灾害类型、故障位置、故障时间等），并利用GIS进行定位危险的地方。 并显示在楼层平面图的电子图中。

城市火灾风险预警平台

消防设备设施管理等相关数据信息化升级

实现消防数据信息化，提供多种查询、统计、修改方式。 因此，完备的消防信息是物联网消防的基础。 数据的完整性也为设备的维护保养提供了技术指导和保障。

智能视频联动应用

城市火灾风险预警平台实现与城市摄像机的联动，配备完善的视频监控系统。 当联网环境出现险情并报警时，系统会自动切换到火警地点的摄像头。 工作人员可直接获取现场图像，确保第一时间采取应对措施。

智能图像分析技术的应用，实现了上下班人员的管理。 还借助智能视频联动系统，通过对视频监控范围内的动静态图像进行分析，实现人员在岗或长期下岗的智能化管理，同时支持人工核对功能。 值班信息数据汇总，便于后续人员的值班时间计算，以及岗位职责等相关信息的应用。

智能火灾报警系统

多系统联动数据共享

在智慧消防系统中，烟气、水源、视频、人员管理等多个子系统联动，实现数据共享，为消防监管、灭火救援提供全面全面的信息。

信息服务功能

借助物联网中的数据挖掘技术，对数据库中的各种信息如火灾、误报、设备故障等信息，以及系统运行数据、值班检查记录等进行统计分析。业主用户提供消防信息服务功能。
