摘要：国家发改委、工信部于2016年5月18日发布《关于实施制造业升级改造重大工程包的通知》，指出新型平板显示工程领域。是我国的重点发展方向，体现了国家对显示屏的重视程度。 及相关产业。 LED作为背光源，具有低功耗、长寿命等特点，被广泛应用于户外显示屏、液晶屏、平板电视等。近年来随着科技的飞速发展，LED背光源分区越来越多以及更多用于显示器和平板电视。 本文将详细介绍LED背光分区调光技术在平板电视中的应用。 了解背光区域调光电视。

本文引用地址：

关键词：LED； 区域调光； 平板电视

LED，全称Light- diode，是一种常用的发光器件，通过电子与空穴的复合释放能量发光。 近年来，LED以其低功耗、长寿命的特点，在显示领域不断发挥着重要作用。 告诉。

1 LED背光分区调光技术

1.1 分区调光技术

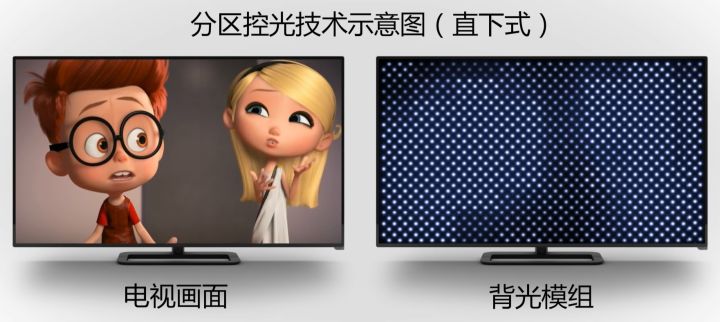

分区调光技术，即局部调光（Local），可以独立控制指定区域。 区域调光控制技术根据所要显示区域的图像内容，决定背光源的亮度或颜色，调制LCD控制信号。 在保持图像亮度的前提下，可以有效节省功耗，提高对比度。 [2]

液晶显示图像的可感知情况可以表示为：呈现给人眼的图像是屏幕上的图像内容加上背光显示。 通过调整分区背光，可以使画面中亮的部分显示得更亮，暗的部分显示得更暗。 一方面可以节省功耗，另一方面可以提高对比度。

Local由两部分组成，背光部分和图像补偿部分。 通过背光控制提高了对比度。 同时，一张图片过来的时候，暗区的光线亮度会比较暗。 这时候暗场的细节就不清楚了。 因此，需要图像补偿来补偿暗场细节。

1.2 分区调光技术的主要特点

分区调光功耗更低：对于没有分区背光的显示器，整个背光面同时发光； 带分区背光，背光分为多个区域，每个区域可独立控制。

区域调光对比度更高：明暗区域对比明显，画面层次感更好。

区域调光峰值亮度高：亮区峰值亮度可通过软件计算控制，可在不增加功耗的情况下大幅提升峰值亮度； 该功能可应用于环境光强的场景，需要提升显示设备亮度的情况。

1.3 分区调光技术在LED背光中的应用

区域调光技术主要应用于液晶显示器上的侧入式和直下式LED背光源，可以提高屏幕对比度和峰值亮度。 由于配备区域调光的侧光式LED背光的明显缺点，即光晕（halo）。 峰值亮度越高，对比度越高，漏光越严重； 当峰值亮度越低，渗光越弱，但对比度也降低。 直下式背光方式可以更好的改善漏光（光晕）现象。 因此，目前的区域调光技术主要采用直下式背光来提高图像质量。

2 区域调光技术在平板电视中的应用

目前，在平板电视LED背光源的应用中，主要有两种背光源调节技术：全局（）调光和局部（Local）调光。

调光就是调整整个屏幕。 提高高亮度时，会同时提高低亮度，背光源的功耗也会相应增加； 降低低亮度时，会同时降低高亮度，影响图像的景深显示。 影响。

为了解决全局背光控制的这些缺点，提高显示屏的动态对比度，更好的优化电源的有效功率，降低整机功耗，研究该技术并在平板上应用-平板电视。

2.1 分区调光应用于平板电视的系统架构

图1 应用于平板电视的区域调光系统架构

区域调光控制的方法主要有以下两种。

1）SOC→MCU（百格级）/FPGA（千格级以上）→驱动模块→背光模块

该架构的分区调光算法可以存储在MCU/FPGA中，可以独立进行算法设计，更改和调整比较方便； 负载能力强，分区数量没有限制； 缺点是SoC(MTK**)/FRC(6M**)、MCU/FPGA、驱动模块同步处理比较复杂。

2）SoC→驱动→背光模组

该架构由SoC直接驱动，同步和数据处理相对简单； 缺点是分区越多，越会占用SoC资源，降低设计产品的差异化。

2.2 分区驱动技术的应用

随着LED背光分区技术的发展，平板电视的分区数量已经从几十个分区到上千个分区不等。 从产品驱动的角度来看，背光方案的设计遵循“低分区少IC，高分区多IC”的原则。 同一个解决方案有不同的 IC 设计选项，这主要取决于系统的可制造性、功耗和成本。

Mini-LED技术的发展推动了驱动技术的发展。 这种显示技术主要分为两类。 一种是通过无源矩阵（PM）或有源矩阵（AM）直接驱动Mini LED，这与Micro LED最为接近。 LED显示技术还有很多技术难题没有攻克，还没有实现商业化应用； 另一种是Mini LED背光技术。 通过将Mini LED背光与LCD结合，可以大大改善LCD的对比度和运动模糊。 表现。 [3]

PM（无源矩阵）模式静态或扫描实现。 静态模式：高压大电流模式，成本和可靠性最优，平板电视大批量出货led调光器，分区数量集中在百分区级别； 主要用于传统的LED背光解决方案。

扫描方式：高压低电流模式，分区越多，静态成本越低。 平板电视小批量出货，分区数量集中在1000分区级别； 主要应用于传统LED和Mini LED背光方案。

AM模式（ ，动态矩阵）：低电压低电流模式，大大降低成本，优势明显； 软件协议可靠性、信号传输完整性等需要大量的实验验证、优化和改进； 分区数量集中在数千分区级别； 主要应用于Mini LED背光方案。

在实现上，分区驱动在系统中可以设计为：分体灯驱动，即LED灯和驱动芯片分开，用线束连接； 集成灯驱动，即LED灯和驱动芯片放置在同一块玻璃基板或铝基板或FR4板等，通过印制板走线，取消了线束。

2.3 分区驱动算法的应用

局部算法设计主要分为对比度增强算法和功耗限制算法。 首先对图像的亮度灰阶值进行对比度增强算法，然后根据背光功耗的限制值限制PWM占空比，将最终值提供给背光驱动器控制背光.

一种从图像信息中提取背光驱动信号的方法。

(1)平均值法。 背光强度通过计算每个分区中所有像素的平均灰度值来确定。 确定的背光强度相对较暗。 该方法对比度高、功耗低，但图像失真严重。

(2) 平方根法，通过计算每个背光分区的灰度平均值，然后归一化取均方根值来确定背光强度，可以进一步增强平均法的背光信号，避免了背光太暗，但还是避免不了图像失真的现象。

(3)最大值法取对应分区内所有子像素的最大值作为背光值。 这种方法虽然可以保持大部分图像细节，但功耗大，对比度难以提高。

通过算法提升画质，提升动态对比度显示效果，优化电源有效功率，降低整机功耗； 并可对暗场信号进行单独处理，有效改善整机部分漏光现象。

2.4 区域调光系统的设计考虑

从光学角度来看，隔断电视中LED灯的主要形式有灯条和灯板。 第一种灯条方式成本低，每个区域的灯数不宜过多（单排灯多则光纹较差）； 粒子数量可根据光纹设计排列，光纹可接近正方形。 由于各区域的光型对画质优化影响很大，因此需要系统地考虑灯光的布置。

从整机功耗来看，电流越高，发热量相应增加，平板电视整机功耗增加，效率下降。 从系统角度看，采用小尺寸芯片，降低驱动电流，相应增加背光分区控制，提高电视画质。

在产品定位上，平板电视的背光源应该有多少分区，目前还没有明确的标准。 目前，必须综合考虑亮度、外观、成本、系统可制造性等因素。

2.5、平​​板电视产业发展

目前，各平板电视厂商都在大力布局局部功能成套，具有区域调光功能的产品在市场上取得了良好的市场反响。 分区技术的发展和应用预期如下。

(1)显示(画质)技术迭代，Mini LED/Micro LED是目前最有可能成为下一代显示技术，并可能成为未来5到10年显示产业的焦点。 Mini LED是Micro LED的领先技术，被定义为液晶显示应用中的“高端直下式升级”产品。 各大终端消费电子品牌相继推出基于Mini LED背光源的新品，成为电视行业新的技术发展趋势。

（2）PM分区技术短期内仍是百格级别的主流方案，但AM分区技术有下沉趋势（百格级别）； 分区越多，显示质量越好，但相应需要的LED数量和LED IC的数量也会增加，从而增加成本。 另一方面，PM Mini LED与AM Mini LED在技术上存在一些差异，也会影响分区路线的选择。 如果采用AM背板，可以有效减少LED的使用数量，更容易实现1000以上的分区，实现更细腻的显示效果。

3 结论

随着LED背光分区技术的发展，平板电视的分区数量已经从几十个分区到上千个分区不等。 在消费升级的大环境下，分区调光技术成为未来电视行业发展的主旋律。 先进技术与产品的完美融合，将让更多更好的平板电视走进千家万户，让更多的消费者享受到科技带来的极致体验。

参考：

[1] 张鑫，吴培文，肖淑萍，等． 显示驱动芯片液晶与显示器的原理及发展现状[J]． 液晶与显示, 2020,35(11):17-21.

[2] 李福文，金伟奇，邵锡斌led调光器，等． 基于LED背光区域控制的高动态范围液晶显示技术的发展[J]. 光学技术, 2009(06):29-32.

[3] 季红雷，陈乃军，王代青，等． Mini-LED背光技术在电视产品应用中的进展与挑战[J]. 液晶与显示, 2021(08):25-27.
