一、房间装修

（一）屋面、地面防尘涂料工程

1 工艺流程

基层处理→刮腻子补孔→抹平→全刮腻子→抛光→全刮第二道腻子→抛光→涂第一道防尘漆→打磨→涂第二道防尘漆→清洗。 2 操作过程

(1)、基层处理：

不同材质的基层应采用不同的处理方法，处理后表面应平整、干燥、无油污、无灰尘。 混凝土或抹灰基层的含水率不得超过10%。

(2)、满刮腻子：

刮墙腻子由白乳胶漆、滑石粉或白粉、2%的羧甲基纤维素溶液配制而成，比例为1：5：3.5（重量比）。 第一遍腻子需要水平刮，第二遍腻子需要垂直刮。 要求刮平、均匀、光滑、闭合严密； 线条、棱角、棱角整齐。 满刮时，无漏刮、接缝处无划痕、门、窗框等部位无沾污。 干燥后，用砂纸打磨光滑。

(3) 亚光纸：

每层腻子打磨一次，每层砂纸打磨光滑墙面，不留浮腻子和划痕，将浮尘清理干净。

(4)、底漆封闭剂：

如果使用高档乳胶漆，则应在第二道腻子后增加封闭底漆的工序。 底漆可以通过滚涂或喷涂来施加。 涂抹时，涂层应均匀、无渗漏。 如果底漆渗入基层较多，则需要重涂。

(5)涂乳胶漆。

乳胶漆的涂膜在施工时不宜过厚或过薄。 一般以全包底、防止鬼影、表面均匀为宜。 刷牙次数一般为两次，必要时可适当增加刷牙次数。 在常温条件下，每道漆的间隔时间约为4小时。

(6)抛光：

第一层乳胶漆涂完4小时后，用细砂纸打磨。 如果天气潮湿，4小时后仍未干透，则应延长时间，待干透后再进行研磨。

(7)、清洗：

清理飞溅的防尘涂料，屋顶和砖墙乳胶漆除刷涂和滚筒涂刷外，还可以用喷枪涂刷。

(2) 吊顶工程

（一）工艺流程：

铺设→安装主龙骨吊杆→安装主龙骨→安装固定接头→安装骨架→安装金属装饰面板。

（二）操作要点：

1）还清：

A。 根据设计标高，沿墙体和圆柱体弹出吊顶标高线。 扣线应清晰电子配线架，位置准确，水平公差为±5mm。

b. 根据施工图，在结构吊顶上弹出主龙骨位置线，并详细标注吊点位置。

2）安装主龙骨吊杆：

A。 吊杆的规格应符合设计要求，并在安装前进行防锈处理。

b. 用膨胀螺栓将吊杆固定在结构吊顶上，固定要牢固； 吊杆间距应符合设计要求，不应大于。

3）主龙骨安装：

A。 主龙骨间距应符合设计要求，且应小于。

b. 主龙骨安装完毕后，及时校正其位置、标高和拱高。

4）吊顶骨架的校准和检查：

A。 龙骨安装好后，应充分校正各种龙骨的位置和整体水平度。 b. 检查天花板框架，确保其牢固可靠。

5）吊顶面板安装：吊顶专项等专业工程施工完成后，隐蔽工程验收合格后进行吊顶面板安装。

（三）质量标准。 暗龙骨吊顶工程执行《建筑装饰工程质量检验验收规范》（2001）第6.1条和第6.2条的规定。

(3)、彩钢板贴面墙

（一）工艺流程：

铺设→龙骨定位→安装龙骨→填充岩棉→安装石膏板→安装彩钢板。

（二）操作要点：

1）施工前，先扫去原墙面的灰尘，并在墙面上弹出横线。

2）根据设计图纸确定彩钢板的铺设方向和顺序，并在墙面上进行龙骨定位和网格卡扣。

3）龙骨安装：

A。 龙骨固定件与墙体的连接必须牢固，固定件的布置和间距应符合有关技术手册的要求。

b. 固定龙骨，龙骨与固定件的连接必须牢固可靠。

C。 用2m尺检查龙骨垂直度，垂直度偏差不应大于2mm； 用2m直尺和塞尺检查龙骨骨架的平面度，平面度偏差不应大于3mm。

4）岩棉填充

龙骨施工完成后，在龙骨夹层内铺设防火岩棉保温层。 岩棉保温墙体由墙体结构层、保温层、功能分明的装饰层三部分组成。

a 岩棉板安装：

铺设防火不燃玻璃棉后，检查岩棉板连接板间的锚固点、平整度和粘结质量，检验合格后方可进行下一步工作。

岩棉板的铺设方式应在使用前设计好。 计算尺寸和切料，切边直线误差应小于5mm，接缝不应大于2mmm，板与板之间的缝隙用专用胶带粘合。

c 岩棉板自上而下铺设并相互连接，岩棉板应按顺序铺设，遇到门窗洞口时应符合相关要求。

5）彩钢板安装：

A。 安装条件为墙龙骨与基体之间其他专业工程施工完毕，隐蔽工程验收完毕。

b. 按照相关技术手册安装彩钢板，彩钢板与龙骨的连接必须牢固可靠。

C。 质量标准。 执行《建筑装饰工程质量验收规范》（2001）8.1、8.2条规定。

(4)、玻璃隔断（防火玻璃或钢化玻璃）

（一）施工方法：

1）玻璃隔断采用80×40方钢架，按现场尺寸裁剪，制作安装，焊接牢固，用8×80金属膨胀螺栓固定。 校正水平和垂直度后，表面涂防锈漆。

2）隔断采用l2mm单片防火玻璃，玻璃周边用白色玻璃胶固定装饰。

3）角钢架上下间距1000~，用角钢斜拉条支撑，用8×80金属膨胀螺栓固定。

4）专用衬板采用密度板制成，用自攻螺钉固定。

5）玻璃隔断下框采用拉丝不锈钢板精加工而成。

(2)工艺要求：

1）金属结构支架采用焊接或螺钉固定。 要求必须牢固，如焊接无松动、虚焊、形状缺陷等。

2）金属结构支架制造完成后，应进行检验，检验合格后方可定位安装。 清除锈斑、焊渣等杂物后，涂防锈漆（或银粉漆）。

3) 隔断玻璃垂直方向的接缝必须包边，隔断中间的白色玻璃胶不得突出。

4）玻璃隔断框装饰面必须粘贴平整，不得有任何凸起。

（三）质量标准。

l) 隔断玻璃：垂直偏差

2）隔断框：垂直偏差

(5) 接地绝缘

(1)、工艺流程：

清扫+铺设地面保温层及铺设面层+放线+开孔+清扫。

(2)、施工工艺：

1）铺设：架空地板铺设时

2）在地板上刷上胶水，并铺上20mm厚的橡塑绝缘海绵，确保粘接牢固。

3）用密封带密封橡胶和塑料海绵的接缝处，防止灰尘进入。

4）橡塑海绵贴0.5mm厚镀锌铁板，接缝处卷边，避免保温效果下降。

5）放线：根据施工图，在镀锌铁板表面弹出楼板支撑位置线。 弹跳线要清晰，位置要准确。

6）用开孔器根据支架底盘直径（尺寸比支架底盘大2~5mm）在落地支架位置开一个孔。 开场产生的建筑垃圾应及时清理。

(6) 架空地板铺设

（一）工艺流程：

地面施工→铺设→地面除尘→安装柱脚→找平→安装地板→分项验收。

2）施工过程：

1）布置：在需要铺设活动地板的地面上，根据活动地板平面布置图和场地的轴线位置，布置活动地板的地面网格线。

2）底层地板修补：在楼板水平线与垂直线的交点处，即安装基础（支撑脚）的位置，为达到满意的支撑效果，可对底层地板进行抹平或填充。

3）基层清洁：地面除尘，开始安装前，用吸尘器将底层的灰尘、泥土和建筑垃圾全部清除干净。

4）安装支撑脚：在支撑杆底部涂上胶粘剂，用地脚螺栓将地板支撑脚牢固地安装在底层地板上。

5) 调整支脚标高：根据地面标高调整支脚高度，利用螺纹、套筒等零件升高或降低以满足标高要求。

6）防静电地板安装：在板的装配四周画线使其适合连接，板与垂直面的间隙不应大于3mm。 用便携式起重装置平放面板，并用吸尘器将其清理干净（包括安装好的面板和支架的前后）。 请勿在正在施工的房间内切割半面板。

7）清扫和饰面保护：铺设地面后，用吸尘器彻底清扫干净，然后报验收。 检查合格后，用塑料布盖严，防止灰尘进入，被其他施工人员损坏。

（三）质量标准。

执行2002年《建筑地基工程施工质量验收规范》第6.7条规定。

2、机房弱电系统

1 工艺流程：

设备电缆检测→线管、桥架敷设→设备安装→电缆敷设→电缆终端安装→系统检测→竣工验收

2 设备材料检验：

施工前处理专网屏蔽机柜、数据网络服务器机柜、六类屏蔽配线架、理线架、光纤配线架等设备，以及室内专用10G光纤、六类屏蔽网线,六类屏蔽跳线,LC光跳线的外观检查是检查其型号状态、数量、标识、标签、产品合格证、产品技术文件、电气性能、使用功能及相关设备的相关特殊要求, 应符合设计规定。

A 电缆电气性能抽样试验应符合产品出厂检验要求及相关规范。

B 网线、光纤特性测试应符合产品出厂检验要求及相关规范。

3金属管安装：

A手术室的N个信息点和N个二+三孔插座采用JDG金属Ф25管地板舒适防静电。 其他N个应急灯使用的二+三孔插座需要安装在墙上的彩钢板上。 每个机房两个。

B暗管转角应大于90°，​​路径上每根暗管转角不超过2个，不得有S弯。 弯管时应每隔15m设置暗线盒或接线盒。

C暗管转弯弯曲半径不宜小于管外径的6倍。

D 金属管道施工工艺，符合《综合布线系统设计与施工》

-2007相关章节进行建设。

4.金属桥梁安装：

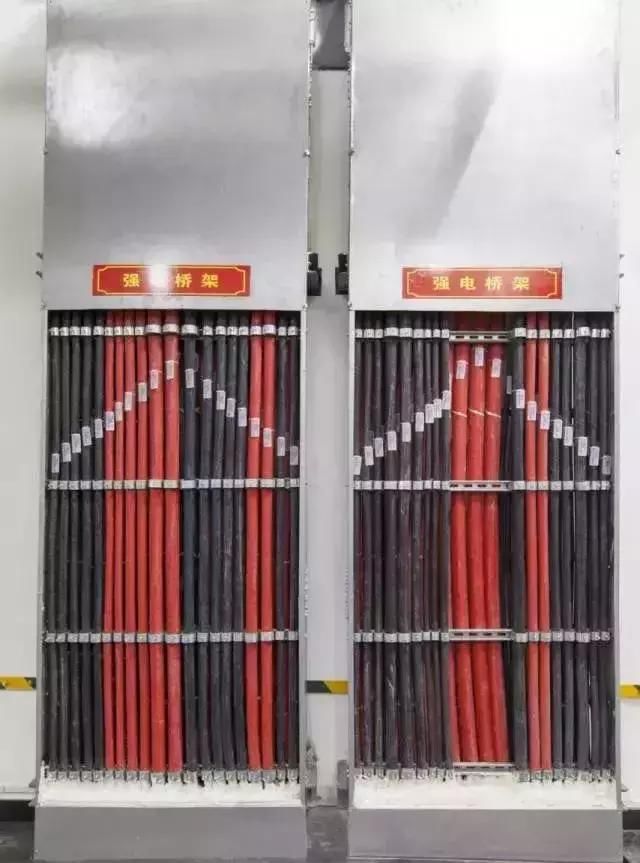

A机房强电向下走线，配电柜弱电线和电源线向上走线。

B机房采用200*100mm桥架覆盖在防静电地板下，弱电采用400*100mm（中间大隔间的50mm用于连接配电柜到各数据网络服务器机柜的电源线或专网屏蔽柜）PDU。 隔板间距150mm，剩余200mm空间用于弱电布线。）不锈钢网格桥架安装在天花板下，距离防静电地板高度为2.3M（上层布线桥架不少于大于2.2M)，屏蔽柜和服务器机柜的高度为2米，不锈钢网格桥距机柜顶部的高度为30mm。

C的强电桥之一是从主楼的电源插座到两台UPS主机，再分别到两台配电柜和两台空调。

五、设备安装

A专网N台屏蔽机柜安装在400mm高的支架上，数据网N台服务器机柜也安装在400mm高的支架上，用螺丝固定牢靠括号。

B 所有屏蔽机柜和服务器机柜都专门配备六类屏蔽配线架、理线架和光纤配线架。

每个数据网络C机房有8个机柜，5个机柜中第一个为弱线综合机柜。

DEach机柜专门安装了两个8位PDU。 屏蔽柜PDU垂直安装，服务器机柜水平安装。

6、电缆敷设

一根10G光纤从数据专网综合机柜部署到其他机柜； N根4芯CAT6屏蔽线分别从数据专网综合机柜分布到其他机柜。

B专用数据网络综合机柜专门配备四组六类屏蔽配线架和理线架，N组LC光纤配线架。

C、强弱电电缆的布线要求从一体化机柜到各机柜水平垂直。 电缆不得交叉或打结。 电缆本身必须无应力铺设。

D 每条电缆都要求用线标明线号，六类屏蔽配线架和光纤配线架要求打印电子标签标明线号。 标签要求规范、有序。

7、电缆终端安装

六种屏蔽模块按T568B标准压接：橙白、橙、绿白、蓝、

蓝白、绿、棕白、棕

B 24芯暗室专用于10G多模光纤的熔接。

8、系统检测

光纤熔接后需要满足的标准如下

六类屏蔽线检测

综合布线系统链路传输的最大衰减限值电子配线架，包括两端的连接硬件、跳线和工作区的连接电缆，应满足下表要求。

综合布线系统链路衰减与近端串扰衰减之比（ACR）应满足下表要求。

3、机房电气工程系统

1、工艺流程：

设备线缆巡检→线缆敷设→设备安装→设备终端安装→系统测试→竣工验收

2、设备线缆检查

施工前应对配电柜、配电柜1、配电柜2、UPS主机、电池、排风扇、新风机、PDU、工业接插件、线缆等进行外观检查，并核对型号、数量、标志，相关设备的标签、产品合格证、产品技术文件、电气性能、功能及特殊要求等应符合设计规定。

3、电缆敷设

A、金属线管、金属桥架敷设完成后，进行电缆敷设，主楼主电源供电

线路直连配电柜，配电柜到UPS的输入输出线为专用； B、电源线和控制线的走线必须水平垂直，电缆之间不能有任何连接； 、配电柜及动力配电柜1.； D 当管道较长或弯道较多时，应边穿边向管道吹气； E 两人穿线时，要协调、拉、送； F 电源 导线穿过管道或桥接时应区分导线颜色，1； G配电柜和配电柜专用线的预留长度应为配电柜的周边； H电源线的接头不能增加

电源线直接连接到配电柜。 配电柜到UPS的输入输出线缆为专用电源线。 从配电柜到每个服务器机柜都有专用电源线。 配电柜到新风机之间有专用电源线。

B 电源线和控制线的走线必须水平和垂直，电缆不能交叉打结，电缆本身要无力敷设。

C 每条电源线均需使用线路标示线号，配电柜及配电柜1、2需打印电子标签，标明开关使用情况。 标签要求规范、有序。

D 当管道较长或弯道较多时，需在穿线时向管道内吹入适量的滑石粉。

E 两人穿线时要配合协调，一拉一送。 同一交流电路的导线必须穿同一管，不同电路、不同电压、交流和直流的导线不得穿同一管。

F电源线穿过管道或桥架时，应区分导线的颜色。 一般应按要求对主回路和支回路进行着色。 A相为黄色，B相为绿色，C相为红色，N（中性线）为淡蓝色。 ，PE（保护线）为黄绿色。

G配电柜及配电柜专用线的预留长度应为配电柜周长的1/2； 线材与带状线材的绑扎，先将线材前端的绝缘层剪掉，然后直接将线芯套上带线的线环向后折，压紧绑牢，护口被穿上。

H 电源线的接头不能增加电阻值，受力的电源线不能降低原有的机械强度。 原来的介电强度不能降低。 电源线严禁有接头，导线绝缘电阻值应大于0.5MΩ。

J 本质量标准执行2002年版《建筑电气工程施工质量验收规范》第15章规定。

4、设备安装

一、UPS安装

槽钢和角钢调直对齐后，焊接成如下图所示的松力架，然后根据设备固定螺栓之间的距离，钻固定孔，焊接零件经过除锈和防腐处理。 用人力和滚杆将UPS主机放在电源架上，放平，对正后将UPS主机固定牢固。

在安装 UPS 电池组之前，请检查以下内容：

(1)电池外壳应无裂纹、破损、变形、漏液等现象。

(2)电池的正负极必须极性正确，不得变形；

孔塞的排气性能好。

(3)连接板、螺栓、螺母应完整无锈蚀。

(4)蓄电池应安装平稳，间距均匀； 同一排电池的高度应相同，

排列整齐。

(5) 根据厂家提供的说明书和技术资料，固定行与层之间的存储空间

电池连接板，操作人员必须戴橡胶手套，使用

专用扳手连接。

(6) 各电池组与负载并联的电缆应等长，以利于电池充放电。

充电时，各组电池电流均衡。

(7)极板齐平且间距相等，每块电池的极板数量符合产品要求。

产品技术文档。

(8) 应使用专用电缆连接电池，并在电线末端加接线端子并压紧。

连接牢固可靠。

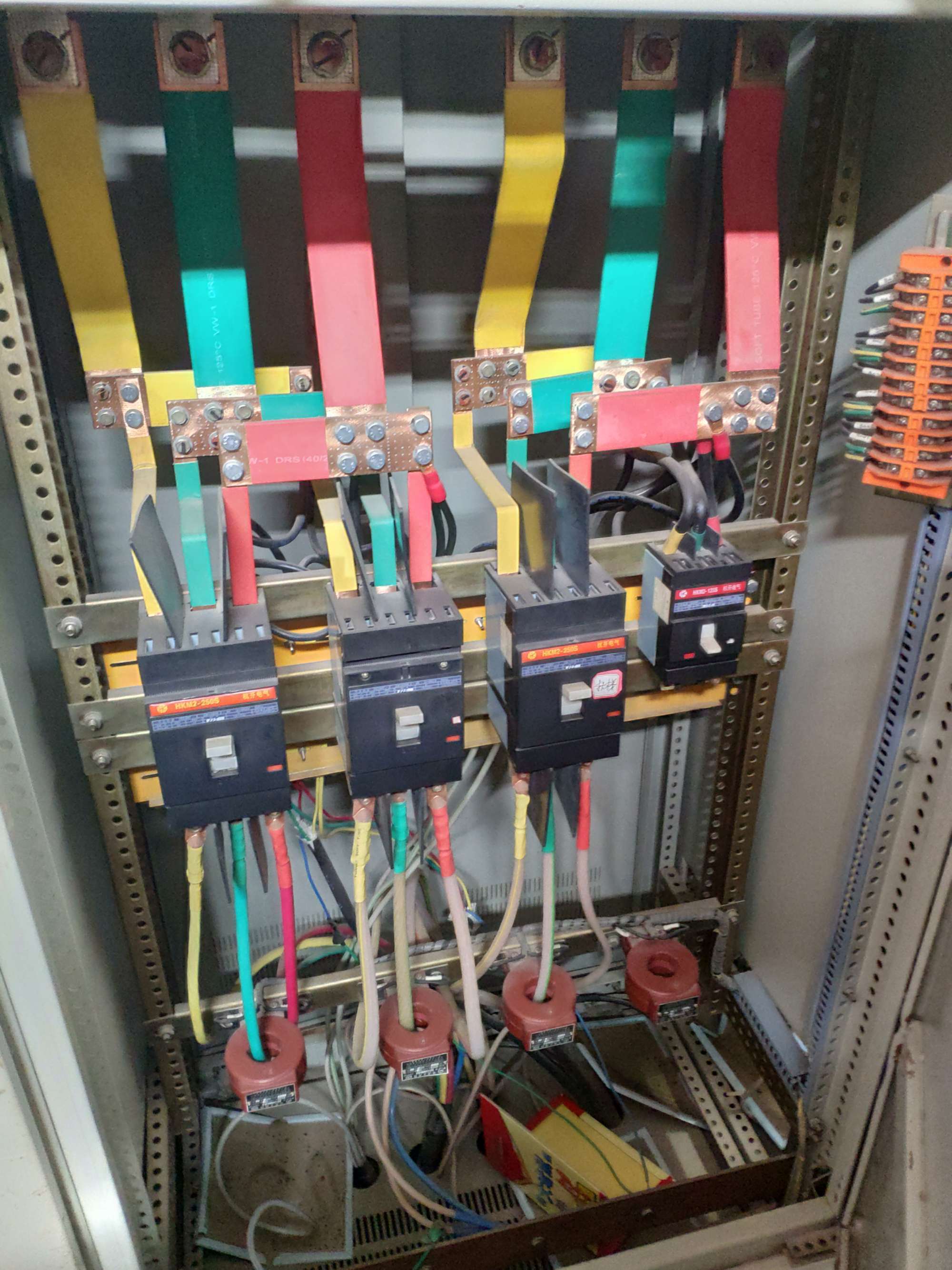

B、配电柜安装

(1)接线端子安装牢固，接线端子编号，强弱电端子隔离排列。

端子规格与芯线截面积相适应。

(2)二次回路连接线应捆扎，不同电压等级，交直流线

道路与电脑控制线应分开绑扎并标示。

(3)配电柜、UPS主机、空调、新风机、配电柜1、2的接线

严禁张开鼻子。 配电柜到配电柜的多股芯软线，敷设长度不应小于15CM。

(4)配电柜母线相线应有颜色标识，A相为黄色； B相应

应使用绿色； C阶段应使用红色； 蓝色应用于零线的N相； 保护地线（PE线）应采用黄绿交替色。

C.新风机安装

(1)新风进风管、易熔烟火挡板、调节装置等应有

独立支持，每条管道和风

(3)中心线以进、出口管的中心为基准，纵向中心线以传动轴为基准。
