智能家居安防系统是集信息技术、网络技术、传感器技术、无线电技术、模糊控制技术等技术于一体的综合应用。 它利用现代宽带信息网络和无线网络平台来控制家用电器和家庭环境。 、家庭监控与监控、家庭安全防范、家庭信息交换、家庭娱乐、社区管理与服务集智能系统产品家庭安防系统，是一款具有较强技术性和前瞻性的新产品。 该系统包括门磁传感器、红外广角探测器、红外窗帘探测器等。

据前瞻产业研究院发布的《安防行业市场前景与投资战略规划分析报告》显示，2016年，我国安防行业各类企业超过27000家，其中安防产品生产企业约4900家。 ，约占全国安防企业总数的23%。 我国安防行业目前企业数量虽多，但中小企业占比较大，行业集中度较低，缺乏规模化生产企业和解决方案提供商。 年产值1000万元以下的企业占45%，年产值10-5000万元的企业占51%，年产值5000万元以上的企业仅占5%占保安公司总数的4%。

报告数据显示，我国安防行业市场规模从2008年的1620亿元增长到2016年的5202亿元，我国安防行业实现快速发展。 2008年至2016年，行业复合增长率达到15.7%左右。 近年来家庭安防系统，行业发展步伐加快。

家庭安防系统市场发展前景及趋势分析

1、视频监控系统市场前景

视频监控行业具有优质的行业属性，需求具有反周期性。 未来的增长动力主要来自政府、行业应用和民用三级市场，其中政府占30-40%的份额，平安城市是最主要的项目。 我国视频监控市场前景广阔，未来几年市场规模将保持年均20%以上的增速。

2、门禁对讲系统市场前景

近年来，国内限购政策对门禁行业产生了影响，但投资型商业智能建筑仍将成为热点。 此外，在高清安防监控市场的带动下，厂矿、银行等领域的市场需求逐渐增大，门禁行业成为安防系统的“三大支柱”与防盗报警系统和视频监控系统并用。

从市场需求来看，我国675所司法监狱、3200所看守所、350所劳教所拥有庞大的市场，成为一线品牌关注的焦点。 轨道交通、石化行业等众多行业对门禁系统有着旺盛的需求。 在校园安防建设高峰期，中国移动、中国电信、中国联通推动了投资型手机门禁系统市场的发展。 随着校园卡、企业卡、公民卡的日益普及，门禁市场需求将保持每年30%-35%的强劲增长趋势，前景广阔。

3、防盗报警系统的市场前景

从政策层面分析，目前国家正在着力推进安全防护产品质量监管。 为加强安全技术防范管理，保护国家、集体财产和公民人身、财产安全，各地结合本地实际，制定了相关安全技术防范管理办法。 方法。 多项地方政策法规的相继出台，表明全国范围内的安全防范意识不断加深，同时整个安全防范市场正在向规范化的方向发展。

从经济角度看，无论是农村居民还是城市居民的生活水平都得到了很大的提高，使得防盗报警产品进入家庭成为可能。 未来，我国将提高社区家庭防盗报警系统的普及率，达到发达国家水平。 。 随着人们安全意识的提高，更多的人会选择报警产品，可以预见，家庭防盗报警产品将会有更广阔的市场需求空间。

4、家庭安防系统市场发展趋势分析

“十二五”以来，由于视频监控与入侵报警技术的融合、三网融合以及无线网络技术的广泛应用，我国民用智能安防市场火热。 封闭式住宅小区的建设，以及已建成社区大院的逐步开放，该意见不仅解决了社区与城市的整体融合，解决了交通路网布局缓解交通拥堵的问题，也极大地促进了民用智能安防市场。 随着社区联网报警中心系统和报警服务的兴起，有很好的发展趋势，特别是沿街的商店、家庭等用户增长速度比较快。 据权威机构统计，其市场增速已达到20%，远远超过智能安防行业的整体增速，成为智能家居安防行业发展的重要支柱之一。 随时随地通过手机APP查看家庭状况已经成为很多人管理家庭的手段之一。

综合布线系统

1 概述

本方案综合布线系统将作为数据、语音、多媒体信息的传输介质，主要应​​用于计算机网络系统、桌面虚拟化系统、视频监控系统、广播系统、安防系统、显示系统、会议系统、大楼数据中心机房。 系统和电话系统。 为了有效地利用这些设备，并让它们发挥最大的效果。 本案例在满足需求的前提下，重点关注未来系统的扩展、可靠性、易维护、易管理等问题。 希望这个项目能够给业主带来最大的利益。

综合布线系统是建筑物或建筑群中将语音和数据通信设备、交换设备、信息管理系统和设备控制系统相互连接，并将这些设备与外部通信网络连接的信息传输系统。 它包括从建筑物到外部网络或电话交换线路以及工作区域中的语音或数据终端的所有电缆和相关布线组件。 布线系统由不同系列的部件组成，包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子、电气保护等设备及配套硬件。

系统设计结构严格按照六个子系统划分和组成：工作区子系统、水平区子系统、管理室子系统、骨干区子系统、设备间子系统和管理子系统。 建成的综合布线系统应能够为各种智能化应用提供开放的布线结构，且系统配置灵活、易于扩展、易于管理、易于维护。 建成的系统应符合相关国际和国家标准。

2. 设计原则

（1）实用性：系统的规划、设计和实施必须满足建筑智能化管理的实际需要，并充分考虑投资的合理性。 根据项目实际情况，明确服务功能和服务对象，通过功能需求和投资分析，制定合理方案，一步到位设计，确保主要功能的实现。

(2)可靠性：系统应满足本《技术文件》要求的功能，并具有长期稳定工作的能力。

（3）先进性：保证系统能够适应未来较长时期内科技进步的发展变化。

(4)经济性：系统在可靠性和先进性的前提下，具有良好的性能价格比。

(5)安全性：系统应能够具有端口的实时监控功能，并应有端口操作的完整记录，以保证端口的安全。

(6)开放性：使系统具有良好的灵活性、兼容性、可扩展性和可移植性。

3、需求分析

3.1 建筑功能布局

大楼共9层，目前共有布线点、网络信息点（包括数据点、信息发布点、）、无线AP点、扬声器点、语音点、门禁点等1254个。

3.2 信息点分布说明

工作区域主要由信息模块端子、数据和语音跳线组成，具体设置位置主要有：

工作空间：

每个工作位配备1个非屏蔽数据接口和1个语音接口。 86型双口面板用于安装六类非屏蔽模块，六类非屏蔽双绞线连接到每个区域的区域交换机。 区域交换机通过室内6芯多模10G光纤与汇聚交换机连接。

公共区域：

按照50平方米，2路非屏蔽数据、1路语音，采用86型双口面板，安装六类非屏蔽模块，六类非屏蔽双绞线连接到每个区域的区域交换机。 区域交换机通过室内6芯多模10G光纤与汇聚交换机连接。

公共信息展示点：

采用86型单口面板可安装六类非屏蔽模块，并使用六类非屏蔽跳线连接，方便维护和管理。 后端采用六类非屏蔽双绞线连接各区域的区域交换机。 区域交换机通过室内6芯多模10G光纤与汇聚交换机连接。

整个建筑：

为了实现AP全覆盖，需要使用六类非屏蔽双绞线（连接无线AP，POE供电）。

干线子系统

数据主干采用室内12芯多模10吉比特光纤；

设备室

一楼设置网络机房（BD），安装布线设备和核心网交换机、路由器、数据服务器、应用服务器等设备。

传入房间

位于首层，与通信接入机房共用，配备运营商ODF、MDF等。

管理室

l 每层设有多个弱电室，每层区域交换机及弱电井处安装一个机柜，主要放置六类非屏蔽24口快速配线架、光纤配线架、110配线架、楼层交换机等设备。 设备间、楼层弱电间、进线间、工作区域内的配线设备、电缆、信息点等设施应按照一定的图案进行标记和记录。 分布区域的目的。

4. 系统规划与工程接口

建筑综合布线系统遵循国际标准的结构化综合布线方法。 所有水平布线系统均采用六类非屏蔽标准设计和施工，可满足水平链路应用中语音和数据信息点的需要。 线缆可互换，数据主干采用室内12芯多模光纤，全部采用10千兆光纤。

根据标准框架，整个大楼综合布线系统分为以下几个部分：工作区子系统、水平区子系统、管理室子系统、骨干区子系统、设备房子系统。

4.1 工作空间子系统

工作区域从终端设备一直延伸到信息插座，也就是放置应用系统设备的地方。 工作区域内的终端设备通过跳线连接至信息插座。 如下所示。 计算机终端通过RJ45跳线连接到数据信息插座，电话终端通过RJ11-RJ45跳线连接到语音信息插座。 数据和语音信息插座采用同一标准模块，插座底盒距装修地面30cm。

为了提高整个系统的灵活性，工作区的信息插座统一选用六种非屏蔽模块化插座，实现语音端口和数据端口的便捷转换。 工作区数据口采用六类RJ45模块化跳线电子配线架，语音跳线采用RJ11-RJ45跳线。 工作区的安装与平面图相结合。 在设计施工中分为墙壁暗装（距地面300mm）、柜台安装、地面插座安装（领导室、会议室）、防静电活动地板下安装（专用机房） )、 、 在特殊房间，工作区信息点的安装取决于现场条件。

工作区子系统配置：数据按照100%的数据信息点数量用RJ45跳线配置。

4.2 水平区子系统

水平子系统位于工作区信息插座与管理室水平交叉连接之间，负责将主线子系统通过楼层管理区延伸至工作区信息插座配线柜。 根据综合布线系统国际标准的“全面”要求，水平区子系统的电缆采用六类非屏蔽双绞线（UTP）。 水平子系统配置：根据招标文件中提供的平面图计算计算，楼层水平信息点平均长度为L米。 按每箱305米计算，每条箱线可完成N个水平信息点的铺设。 电缆箱数量X的计算公式：X=L*N/305。 其中，N为每个弱室管理的信息点数量，L为信息点到弱室的平均长度。

4.3 内部管理子系统

该大楼的设备全部互连，管理干线子系统和配线子系统的电缆。 管理区域提供连接各个子系统的连接手段。 所有网络设备和通信设备均放置在各楼层的区域交换机和机房内，水平区域信息点端口和网络通信设备的交接也在机房内完成。

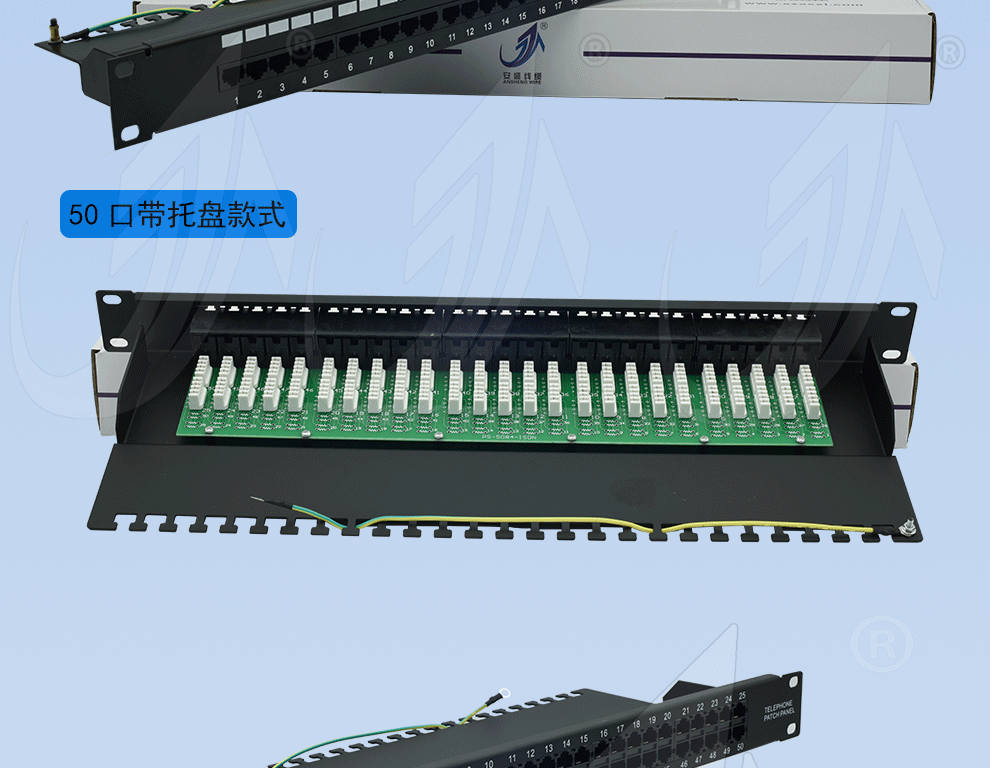

数据核心机房设备房位于大楼网络中心机房。 机房水平铜缆配线架均采用六类非屏蔽快速配线架； 垂直主干数据配线架由24个抽屉式光纤配线箱组成，楼层主干光缆跳线采用LC接口； 骨干语音配线架采用语音110型100对机架式配线架，跳至3类语音配线架。 为了方便语音和数据的交换和扩展，接入层配线间的所有语音级铜缆必须先连接至配线间的六类非屏蔽RJ45模块化配线架，然后直接连接到配线间。语音配线架可与数据配线架连接； 管理室数据配线架上的数据跳线完全按照数据信息点进行配置； 同样，语音110配线架上的语音跳线完全按照语音信息点配置进行跳接。 从光配线箱到网络设备的光纤跳线，根据网络设备的光纤端口数量和类型，按照实际使用的端口数量配备光纤跳线。

4.4 骨干子系统

干线子系统由机房与管理间之间的楼层垂直干线和大楼进线之间的建筑群干线组成。 楼宇网络数据传输采用室内6芯多模光纤，全部采用10千兆光纤。

4.5 设备间子系统

机房是放置建筑综合布线电缆及其应用系统相关连接硬件和设备的场所。 在机房内，可以实现公共系统中使用的各种设备，如电信部门的干线和公共系统设备（如PBX）的互连。 设备间还包括建筑物入口区域的设备或电气保护装置及其与所需建筑物接地点的连接。 相当于电话系统中车站内的布线设备和电缆电线连接部分。

机房综合布线产品与管理机房的配置类似，但主要侧重于与数据光纤主干线和语音铜缆主干线的连接。 机房内的网络和通信设备是整个大楼的核心设备。 网络信息中心机房还可作为大楼的进线室，以及数据和语音电信运营商提供的设备和电缆交接室。 各电信运营商入户线路沿大楼内预留的桥引至引入机房，综合布线系统提供相应的立式柜式ODF光纤配线架（含托盘、尾纤、光纤适配器）和引入室中的垂直柜子。 语音MDF型配线架（含防雷单元）； 光纤跳线从数据光纤配线架到网络设备，根据网络设备光纤端口的数量和类型，根据实际情况而定。

5、系统安装规范及工艺要求

5.1 综合布线系统安装要求

(1)工作区：信息插座一般安装在墙壁上，采用86型深金属底盒。 对于特殊场合，如大厅等，可考虑设置接地插头。 信息插座与其旁边的电源插座之间的距离应保持20cm，信息插座和电源插座的低边缘距地面应为30cm。

(2)水平面积：根据建筑物的实际情况，确定水平电缆应穿过天花板或地板走线。 线槽安装在天花板内，从弱电竖井引至各个设有信息点的房间，然后通过嵌入墙壁的适当规格的金属线管将电缆引至信息插座。 为了保证线路的安全，所有电气导管、桥架和底盒都需要进行电气连接和接地，以尽量减少电磁辐射干扰。 并尽量避开强电线路（防干扰）和水管（防潮）。 钢丝管内应有引导钢丝，供穿线时使用。 为了最大限度地提高系统的可靠性，建议使用全封闭的镀锌金属罐。 钢管采用一组镀锌薄壁金属管，可以大大降低布线电阻，避免布线过程中电缆损坏，同时起到屏蔽作用。 影响。

(3)垂直区域：垂直竖井的作用是提供弱电竖井内垂直主线的通道。 该部分位于每层各配电柜旁边。 建议数据线、电话线通过立管引出，进入弱电管道或配电柜。 电缆井位于支撑电缆的墙壁附近。 所有线槽均采用金属材料制成，用于放置和引导电缆，并起到机械保护的作用。 同时，还提供了一个防火、密封、紧固的空间，使电缆能够安全地延伸到目的地。

5.2 配线架附近的环境要求

由于配线架使用管理子系统，因此它是整个布线系统的核心。 其布局、选型和环境条件是否考虑得当，将直接影响信息系统今后的正常运行、维护和使用的灵活性。 在此提出以下建议：室内照明不应低于150Lx； 该系统是无源接线系统，本身不需要电源。 但为了保证安装、测试和日后维护时可以使用电源，建议安装多个电源插座，每个电源插座的容量不小于300W（如果有添加其他设备） ; 根据本楼层网络设备的实际用电需求，配备能满足使用需要的供电系统（包括UPS系统）； 配线架应尽量靠近弱电竖井，以方便布线，节省投资； 网络设备靠近配线架位置的环境工作温度应保持在18-27℃之间； 配线架旁边的湿度应保持在30%至50%之间； 为了保证配线架上各种插座的良好性能，要求配电室通风良好，保证室内无尘； 为了施工和维护方便，建议楼层配线室面积大于10平方米（配线系统）。

5.3 接地和防雷

所谓接地，简单来说就是各种设备与大地之间的电气连接。 接地的目的是保证设备的正常、安全运行以及建筑物和人员的安全。 对于计算机和通讯系统来说，主要是电子设备的信号接地和计算机专用的交流地。 良好的接地系统是确保数据传输安全可靠的重要组成部分。 好的布线系统对接地有严格的要求和规定：楼层配线架到地线的直流电阻不超过1欧姆电子配线架，并保持永久连接。 如果网络系统中有多个不同的接地极，则应将这些接地极相互连接，以减少接地极之间的电位差。

布线用的线槽和导管应接地，以降低阻抗。 机柜或机架应良好接地。 同时，对于通信电缆、光缆的进出线，为了考虑防雷，电缆的金属护套、钢管等应在进出线处与电气设备接地。出线端应安装防雷装置。 下面我们来分析一下综合布线系统的防雷。

(1)建筑群子系统：由连接两座或多座建筑物的电缆和布线设备组成。 如果采用光缆作为建筑物之间的网络连接介质，则无需安装避雷器，甚至可以架空敷设。 如果使用双绞线，则必须将其埋在管道中。 进入建筑物后，敷设双绞线时，必须将电线单独敷设在弱金属桥或金属管道中。 金属桥和金属管与综合接地系统良好连接，并作为电线的屏蔽层。 他们不能与强电线共用强电金属桥或强电金属管。

(2)机房子系统：由进线设备、程控交换机、计算机等主机设备及其布线设备组成。 它是布线系统的主要管理区域，通常分为语音管理和数字管理两部分。 语音设备管理区子系统与大楼外的各种线路连接。 与垂直干线子系统跳接后，与各语音管理子系统相连。 为了防止雷击损坏，应安装通信避雷器作为通信线路的第一级防雷保护。 措施。 进出建筑物的大对数通信电缆必须敷设在地下，防止通信线路进出建筑物引起感应雷。 数据设备管理子系统是计算机网络的核心设备，采用大对数双绞线电缆作为传输主干电缆。 有必要在机柜内安装计算机网络防雷装置，作为计算机网络的一级防雷措施。 如果采用光缆作为计算机网络的骨干，则绝对可以避免雷电的影响，是最好的防雷措施。

(3)管理子系统：设置在各层配线间，由配线设备、输入输出设备等组成。管理子系统也分为数据和语音两部分。 语音部分通过110安装支架固定在墙上。 它由接线板、绕线环等组成。作为通信线路的二级防雷措施，需要安装信号避雷器。 数据部分采用双绞线作为垂直主线，还需要在机柜内安装信号避雷器作为计算机网络的二级防雷措施，以防止因电压突变而产生的感应雷。雷电流从引下线放电形成的电磁场。

(4)垂直干线子系统：由机房内的配线设备、跳线设备以及机房至各层配线间的连接电缆组成。 它分为两部分：语音中继线和数据中继线。 按照程控交换机和电信系统的标准和惯例，语音中继线采用屏蔽大对数双绞线。 由于管理区子系统已安装信号避雷器，因此该部分一般不需要安装防雷设备。 如果采用大对数双绞线作为数据干线的数据传输主干电缆，由于管理区子系统已安装信号避雷器，因此该部分一般无需安装防雷设备。 如果采用光缆作为计算机网络的主干线，绝对可以避免雷电流从引下线泄放而引起的电磁场突变而产生感应雷，是最好的防雷保护。措施。

(5)水平干线子系统：由连接管理子系统与工作区子系统的水平布线和信息插座组成。 数据点和语音点均敷设在带有双绞线的金属桥和金属管道中。 由于金属桥和金属管连接到综合接地系统，形成了信号线的屏蔽层。 并且在管理子系统中已经安装了防雷装置，因此水平干线子系统中无需安装防雷装置。

(6)工作区子系统：由连接到信息插座的各种设备组成。 连接计算机网络的数据点在管理子系统中已采取防雷措施，因此工作区子系统中一般不需要安装防雷设施。 如果连接的话，需要安装信号避雷器作为最后的防雷措施。
