消防设备电源监控系统

消防设备电源是指各种消防设备的电源。消防电源监控系统是实时监控消防电源的状态。当消防电源出现过压、欠压、过流、缺相、供电中断等故障时，发出报警信号。

——NO.1——

消防电力监控系统简介

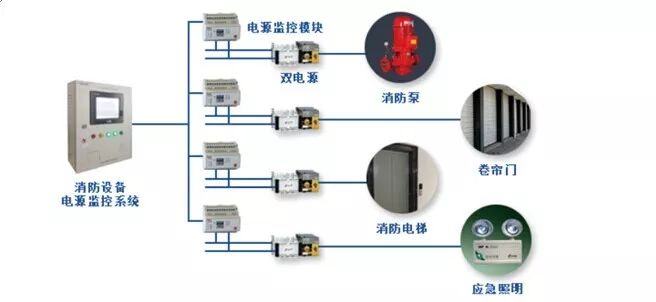

火力监控系统，包括火力监控主机、电压传感器、电流传感器、电压/电流传感器等主要部分。

电压传感器：测量两相之间的电压值消防监控系统，并将电压信号实时传输给监控主机。铺设线路时，确定要铺设的线路：电源线+信号线。电压传感器的工作电压为DC 24V，传感器的通讯总线必须使用双胶线。

电流传感器：测量相线电流的大小，并将电流值实时反馈给监控主机。接线要求同上。

电压/电流传感器是两种传感器的组合，接线同上。

⚠️注意：消防电力监控系统中的各种传感器，和火灾报警系统类似，也是按电路划分的，都有自己的地址。接线时分配电路和地址，并记下传感器地址对应的配电箱的实际位置和名称（例如：3层1#排烟风机电源）

——2号——

消防电力监控系统安装设置

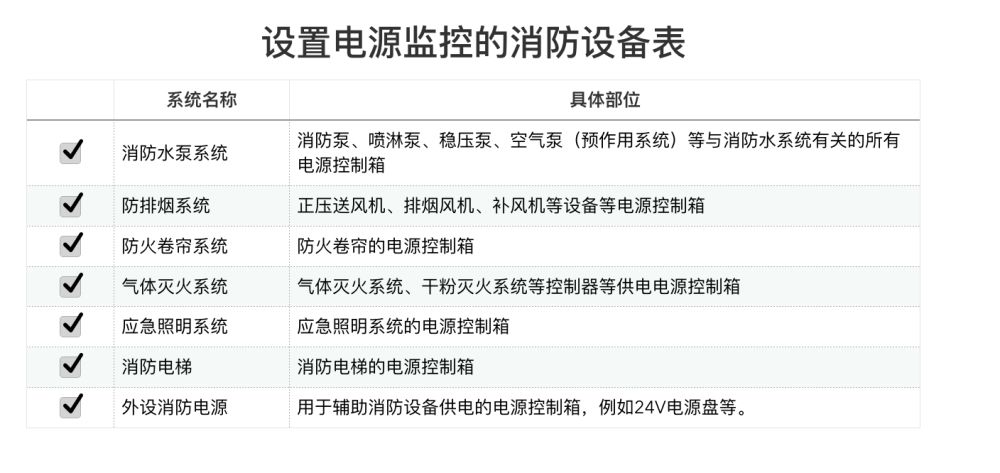

施工过程中，具体使用哪种消防电源，请参考上表。

——3号——

火力监控系统的通讯方式

在消防电力监控系统中，与各种探测器的通讯方式通常是CAN总线通讯。

CAN总线通讯方式，特别注意线程方式：

1、使用手拉手连接；

2、一定要用双胶线；

3、如果通讯线路穿过各种网线、高压配电柜等，必须使用带屏蔽网的双胶电缆。

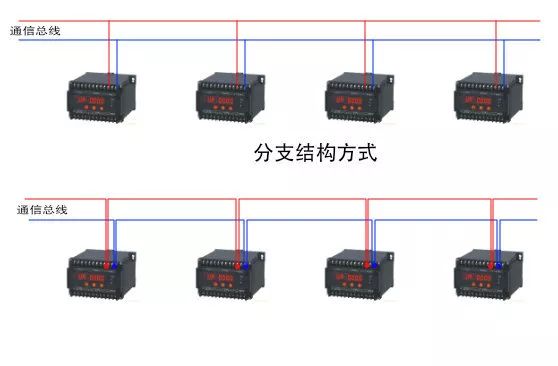

在上图中，下面的连接方法是正确的。记住。
