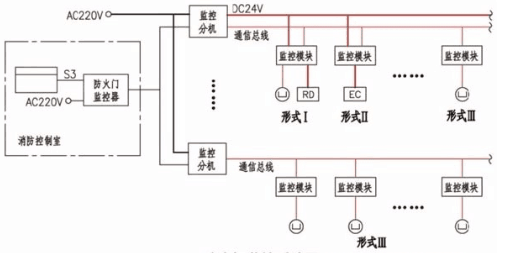

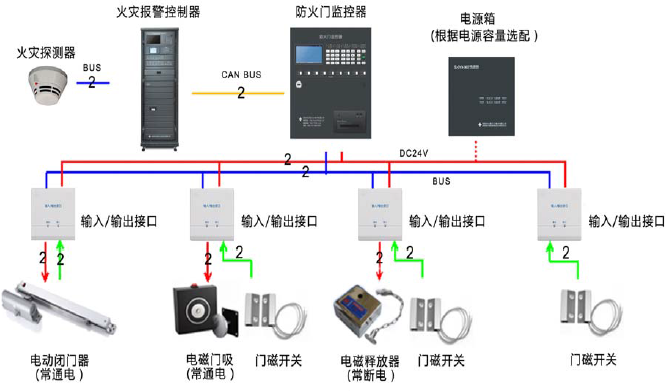

图一

1.路由

系统接线应符合现行国家标准《火灾自动报警系统施工及验收规范》的要求；

系统总线敷设后，用500V兆欧表测量各回路导线的绝缘电阻，对地绝缘电阻不小于20MO；

同一个项目中的电线，应根据不同的用途，用不同的颜色来区分。相同用途的导线颜色应相同消防监控系统，电源线应为红色，负极应为蓝色或黑色；

系统总线采用通讯线NH-RVS-2*1.5mm（双绞线）+电源线NH-BV-2*2.5mm，通过同一管道敷设SC20。

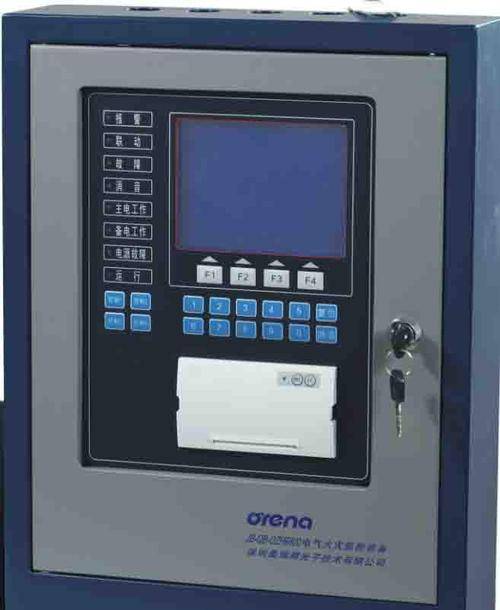

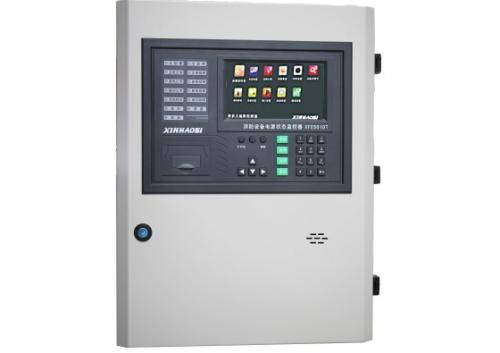

2.监视器/中继器安装

显示器安装在墙上时消防监控系统，底边距地面的高度应为1.3m—1.5m，靠近门轴的一侧到墙的距离不应小于0.5m。操作距离不应小于1.2m；安装在地面时，底边距地面01m-0.2m；

进入显示器的电缆或电线、电缆芯线及线端应标有序号，与图纸一致，字迹清晰不易褪色；

防火门监控安装在消防控制室内，中继器安装在强电竖井中。

3.防火门控制器的安装

控制器输出电路的连接线应使用截面积不小于1.0mm的耐火铜芯线，并应留有不小于150mm的余量，其两端应有明显标记；

p>

控制器应安装在防火门的内壁上，与门的距离不应超过0.5m，底边到地面的高度应0.9m -1.3m.

4.系统接地

系统接地设计参考现行国家标准《火灾自动报警系统设计规范》。

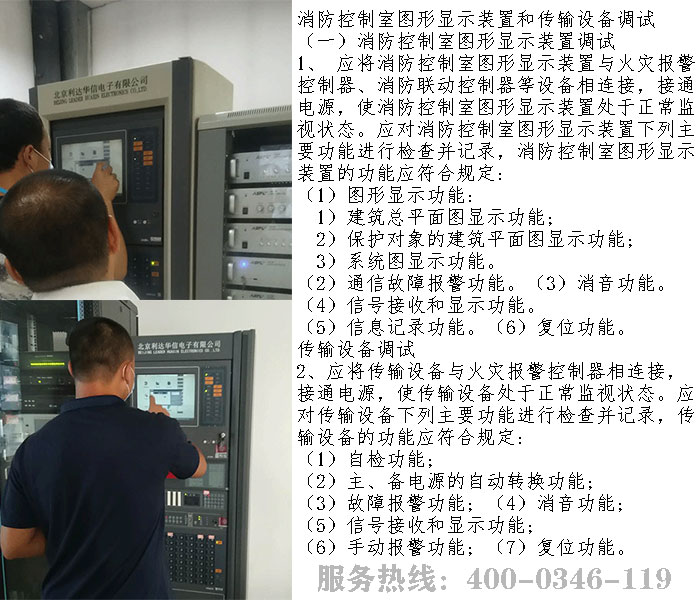

5.调试

系统的调试由建设（监）单位组织，建设单位实施。应在施工安装完成，质量验收合格后进行。

系统图纸、平面图；变更设计部分的实际施工图、设计变更证明文件；施工过程检验记录、调试记录；设备操作说明书、产品检验报告、合格证及相关资料。

调试负责人必须是专业技术人员。

调试时首先要做好以下工作：按设计要求核对设备的规格、型号、数量、备件等；采取适当的行动。

系统调试时，控制器和监视器应在上电时一一检查，无故障报警、自检等操作后方可进行系统调试。

按照系统设计连接所有调试合格的设备，组成完整的防火门监控系统，观察并记录被监控电源的实时工作状态信息。

系统调试无故障后，开始系统试运行。
