苏月亭
摘要：本文主要介绍使用Acrel-2000电力监控系统对低压配电系统进行监控，实时掌握和记录变电站的电力运行状态。同时系统采用B/S方式实现远程监控，便于管理和维护。
关键词：电力监控；阿克雷尔-2000；懒惰；远程监控
0 项目概述
本项目变配电房内有2台变压器，其中1台容量为10万台电力监控，另一台容量为万台。现场只有一个变配电室，值班室位于变配电室旁边。原低压进线处的仪表为老式指针式仪表，只能检查变电站现场的电流或电压，不能检查其他电气参数，也不能记录数据。线路方面，将原来的机械表改成我公司型号的多功能表。
1 用户需求
由于公司的不断发展，现在变压器容量的负担比较大，甚至出现了变压器使用超过额定容量的情况。
因此，迫切需要对两个低压进线电路进行实时监控。针对这种情况，需要满足以下要求：
1）监控两个低压进线回路的运行状态，掌握变电站内电力设备的运行情况；
2）为配电系统中的各种状态监控和历史数据生成报告。系统可实现日、周、月、年负数据。
负荷报告管理；
3）能够对变压器的负载状况进行超限报警，从而实现削峰平谷，使变压器一直运行良好
良好的工作条件；
4）提高电气系统的运行管理效率，大大提高管理水平；
5）数据记录和故障数据记录；
6）意识到每个变电站没有或很少有人值班；
7）可以远程查看回路运行状况。
2 设计原则参考标准
2.1 设计原则
1）开放性：这个系统会涉及到不同厂商的设备技术，以及系统的扩展需求。在本项目的产品技术选择中，避免使用专有技术，使系统的软硬件平台具有充分的开放性。
2）优势：系统软硬件平台建设、应用系统设计开发、系统维护管理所采用的产品技术要综合考虑当前技术发展趋势，采用相对先进、市场相对成熟的产品技术。以满足系统未来发展的需要。
3）高性能：系统设计应从服务器处理能力、网络带宽传输能力、软件系统效率等方面综合分析，合理设计结构，使系统有足够的处理能力适应大量的数据处理和用户访问。保证系统服务质量的要求。
4）安全：系统非常重视安全问题。从操作系统层、网络层、应用层，每一层都有相应的措施来解决传输安全、系统安全和信息安全的需求。
5）可靠性：系统应从系统结构、网络结构、技术措施、设备选型等方面综合考虑，确保系统不存在单一故障节点电力监控，实现7X24不间断服务。
6）可扩展性：在本系统中，所有的网络、服务器、存储、应用软件都按照可扩展性的原则进行设计，以实现随着需求的发展而扩展。系统采用模块化结构，具有良好的兼容性和可扩展性，可以将不同厂家的设备和系统集成到同一个平台上，未来可以根据用户需求轻松扩展系统。
2.2 参考标准
1）ISO/《国际综合布线标准》
2）GB/50198《监控系统工程技术规范》
3）-2009《供配电系统设计规范》
4）-2011《低压配电设计规范》
5）DL/T 698.1-2009《第1部分：总则》
6）DL/T 698.2-2010《第2部分：主站技术规范》
7）DL/T 698.31-2010《第3.1部分：电力信息采集终端技术规范通用要求》
8）DL/T 698.35-2010《第3-5部分：电力信息采集终端技术规范-低压集中抄表终端特殊要求》
9）DL/T 698.41-2010《第4-1部分：通信协议-主站与电力信息采集终端的通信》
10）DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》
12）DL/T 698.41-2010《第4-1部分：通信协议——主站与电力信息采集终端的通信》
13）DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》
3 解决方案
本项目的解决方案是：安科瑞对2台变压器进线表进行改造更换，配电室配置数据采集箱，仪表RS485总线连接数据采集箱；数据采集箱上游网口连接后台电力监控系统；同时系统连接厂域网，实现WEB发布。
3.1 现场设备层
现场设备层仪表主要有：安科瑞多功能电力仪表。
3.2 网络通信层
通讯介质：采用屏蔽双绞线，通过RS485总线与数据采集盒连接；数据采集箱的上行网线连接到后台电力监控系统；电力监控系统网线连接厂区局域网交换机，实现WEB发布。
3.3 站控管理

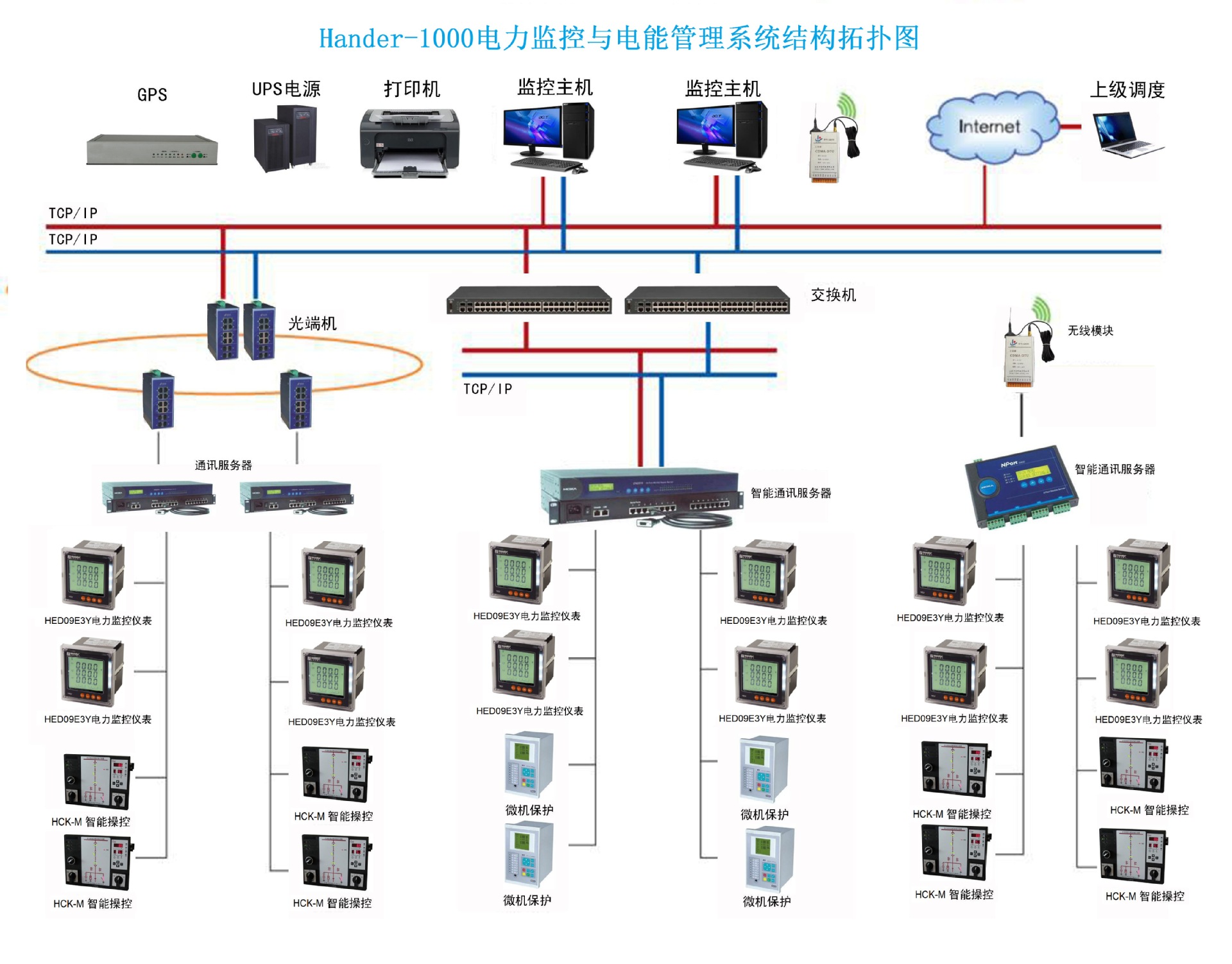

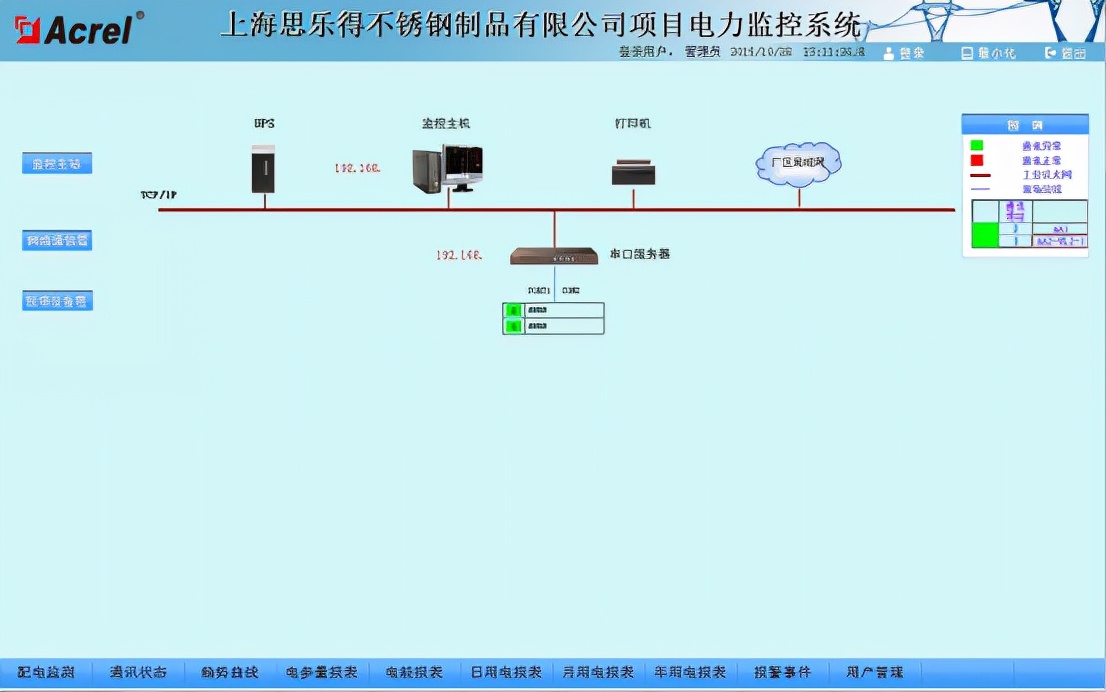

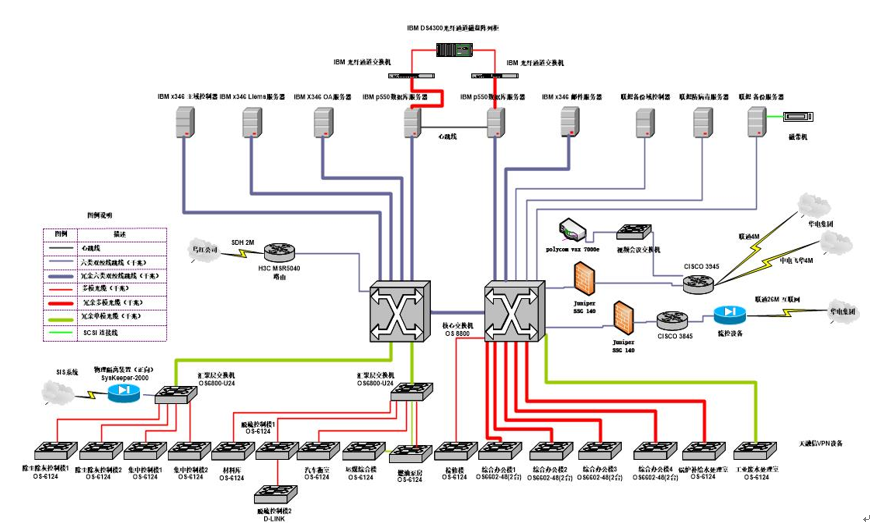

站控管理层面向配电网的管理人员，该层直接面向用户。该层也是系统的上层，主要由电力系统软件和必要的计算机、打印机、UPS等硬件设备组成。软件部分具有良好的人机交互界面，读取采集到的各类数据信息由前端计算机通过数据传输协议，自动进行计算处理，以图形、数显、声音等形式反映现场的运行状态，并能接受管理人员的运行命令，实时发送和检测操作的执行状态，保证供用电单元的正常运行；电能计量管理功能设计满足用户需求的多种报表格式，报表中的数据严格按照各种标准进行测量。用户只需搜索和打印，方便操作，提高工作效率。系统结构拓扑图如下：
4 系统功能
4.1 分布监控

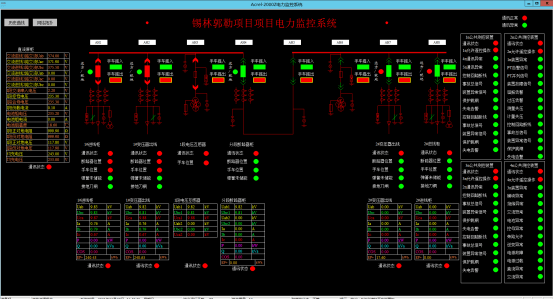

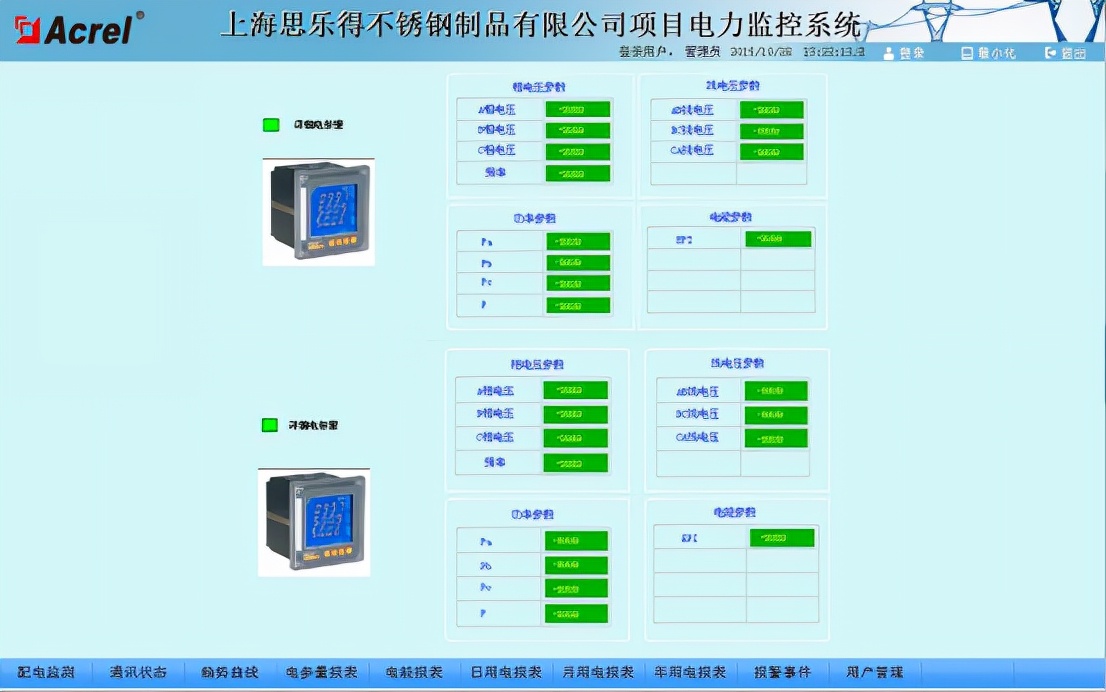

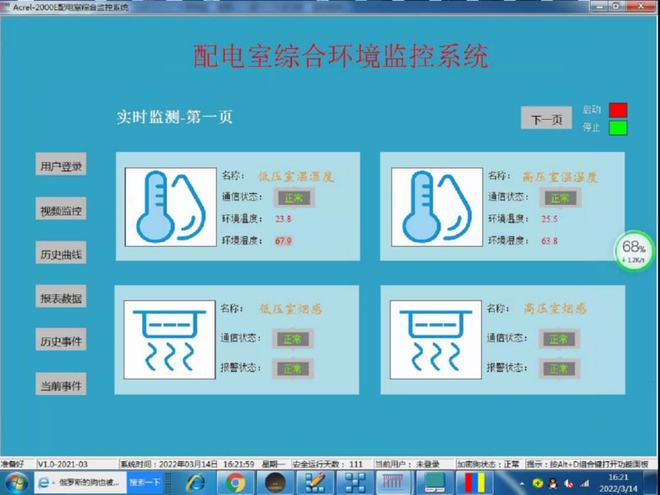

Acrel-2000电力监控系统具有友好的人机界面，可查看各配电回路的配电连接情况及主要电气参数。主要数据包括：三相电流、三相电压、输入电路功率、电能、功率因数、电路名称。选择管理员登录系统后，点击系统主图中的线路名称，即可直接修改线路名称。修改后系统会自动保存。在该界面可以查看三相电表的详细参数。系统图中的每个电路图标和总线图标在未通电时显示为绿色，通电时显示为红色以区分它们。

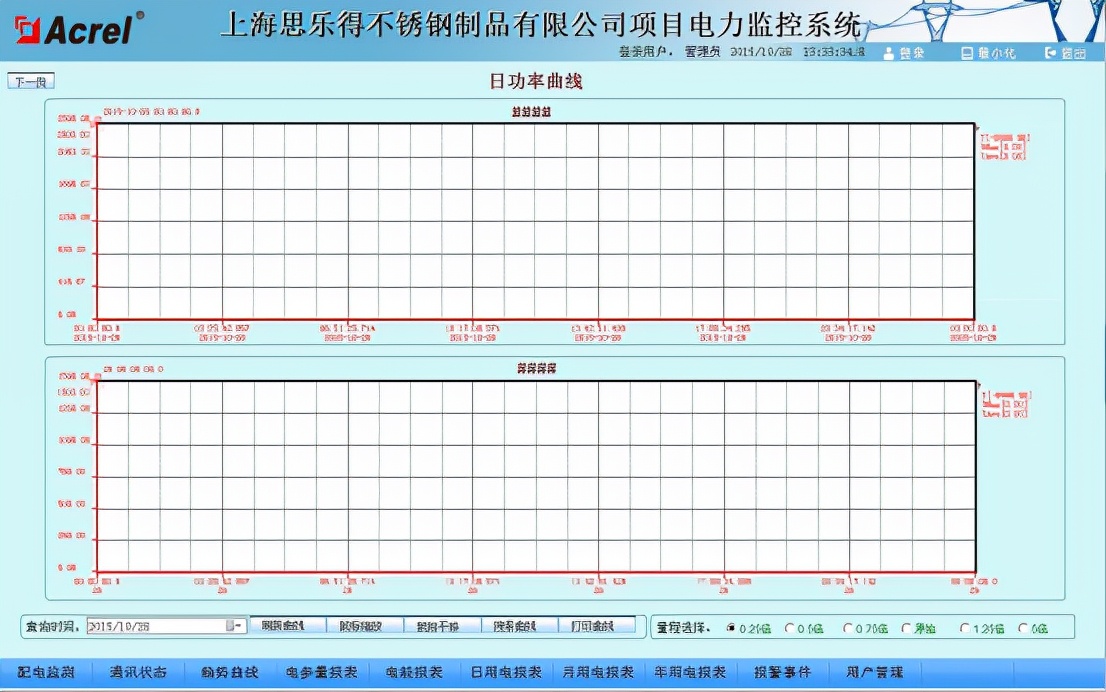

4.2 负载曲线
Acrel-2000电力监控系统为配电系统的主进线（或重要负载的出线）设计了负载趋势曲线。便于配电和维护人员及时掌握供电系统的用电需求和负荷比，保证供电的可靠性，为用户单位的能源权益提供保障。借助该功能，还可以分析能源需求的增长趋势，及时调整需求申报，减少因需求偏差过大造成的超额支付。
4.3 电参数报告

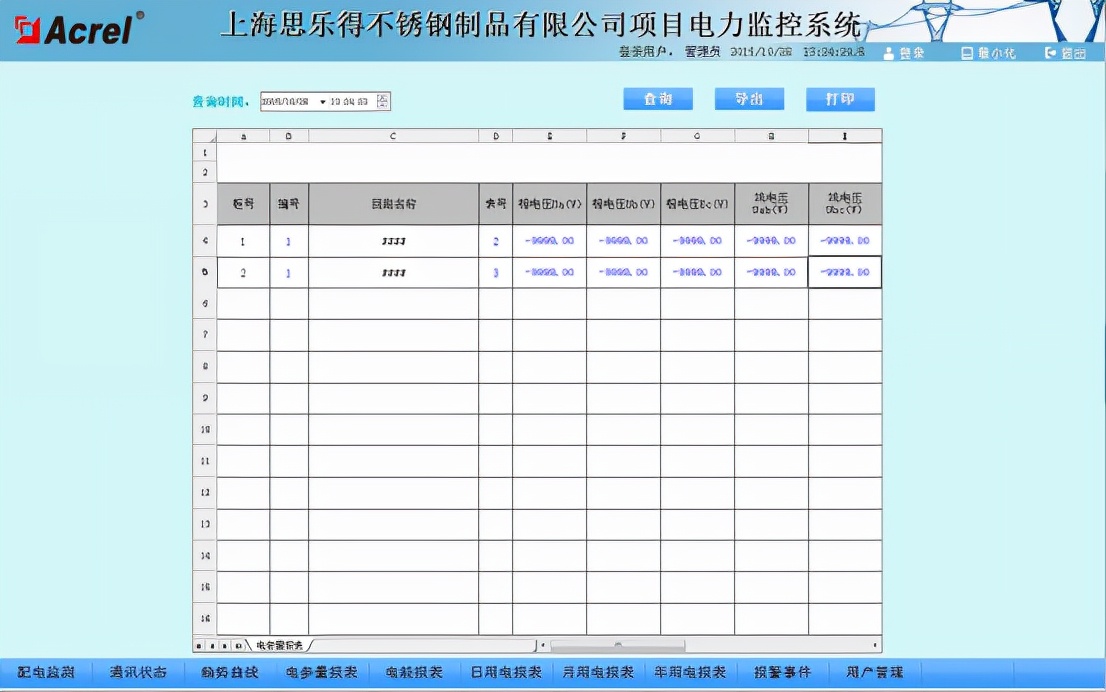

Acrel-2000电力监控系统具有存储和管理实时电力参数和历史电力参数的功能。所有实时采集的数据和序列事件记录都可以保存到实时数据库中。在监控画面中，可以自定义要查询的参数，查询的时间段，或者选择最近更新的记录数等，并以报表的形式展示。该功能方便用户进行事故追溯查询。
4.4 能源报告

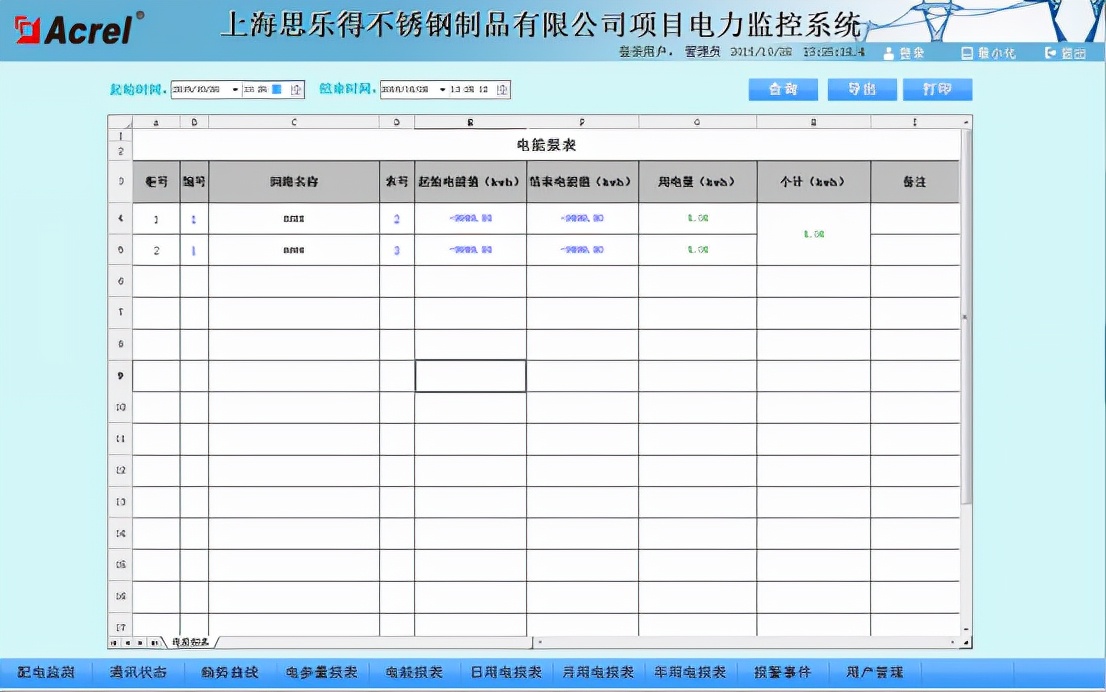

Acrel-2000电力监控系统以丰富的数据报告体现了测量系统的完整性。系统具有定时抄表和各电路汇总统计功能。用户可以自由查询系统正常运行后任意时间段内各配电节点的用电量，即该节点电路用电量的统计分析报告。该功能使用电量可视化、透明化，当用电量误差过大时可追溯，从而保持计量系统的正确性。
4.5 遥测实时和历史报警
Acrel-2000电力监控系统具有遥测报警配置功能，系统可对遥测报警信号进行实时监控和报警。系统报警时，可进行信息语音提示，并自动弹出报警画面。系统可存储遥测报警数据，方便用户跟踪和查询系统报警事件。
4.6 用户权限管理
为保证系统安全稳定运行，Acrel-2000电力监控系统设置了用户权限管理功能。通过用户权限管理可以防止未经授权的操作（如更改配电线路名称等）。可定义不同级别用户的登录名、密码和操作权限，为系统运行、维护和管理提供可靠的安全保障。
4.7 基于B/S的网络应用
Acrel-2000电力监控系统配备了强大的WEB页面发布功能，用户可以通过基于平台的IE或其他主流浏览器查看实时系统数据、监控图像、历史数据。2000服务器看到的系统画面一模一样。
5 结论
本文介绍的Acrel-2000电力监控系统在项目中的应用实现了正确改造，同时扩展了系统监控网络，实现了远程监控。系统对采集到的数据进行分析处理，实时显示各监控设备的运行使用状态和报警状态，并生成各种报表、分析曲线、图形等，方便管理者对设备进行管理和维护. 系统运行安全、可靠、稳定，为后期电力系统和设备的维护提供了科学依据。
