安科瑞剩余电流电气火灾监测系统采用ARCM剩余电流电气火灾监测装置，对商场、宾馆、机场、银行、医院、车间等建筑物的低压配电系统的电气火灾进行监测。. 通过对金坛市新业商业广场电气火灾监控系统项目的介绍，阐述了Acrel-6000/B电气火灾监控系统的功能和意义。

关键词：火灾探测器；电气火灾；商业广场；

0、前言

据公安部消防局火灾统计，2007年共发生火灾15.9万起（不包括森林、草原、军队、矿山地下火灾，下同）。火灾多起，共45703起，占总数的28.8%；2008年共发生火灾13.30,000起，其中由短路、过载、电气设备故障等电气原因引起的火灾4 10,000起，占总数的30.1% ，比2007年增加1.3个百分点。电气火灾事故比例逐年上升，令人担忧。对于严峻的电气火灾形势，早期预测、预警和预报已成为消防工作的重中之重，从源头上防止电气火灾的发生成为人们关注的焦点。预防和有效控制电气火灾的任务迫在眉睫。国家有关部门先后制定或修订了相关标准和规范，要求在建筑物内安装电气火灾监控报警系统。

本文根据电气火灾监控系统新标准（-2005）），以金坛市新业商业广场电气火灾监控系统为例，介绍Acrel-6000/B电气火灾监控的应用大型商业广场系统。

1、项目介绍

金坛新业商业广场项目位于金坛市家居建材核心商圈北环西路与老振光路交汇处，总建筑面积5万平方米。是集家居商场、写字楼租赁、酒店客房、娱乐休闲于一体的综合性商业广场。

本项目主要对新业商业广场因漏电及可能引发火灾的电路进行预测和监测，准确监测电路的故障和异常状态，发现电气火灾隐患，及时报警提醒人员消除隐患. 帮助商场节省人工成本，提高工作效率。

系统检测现场电气线路的漏电流、过流、超温等信号，并通过声光报警，准确提醒工作人员线路故障位置，监测故障变化情况观点。存储各种故障及运行测试信号，显示系统电源状态，有效防止因漏电引起的楼宇常见电气火灾事故，保障人民生命财产安全。

2、参考标准

本系统符合中华人民共和国国家标准。1-2005《电气火灾监测系统第1部分：电气火灾监测设备》。

3、系统的基本组成及工作原理

3.1 基本组件

根据国标-2005《电气火灾监测系统》及相关规范《电气火灾监测系统设计方法》，电气火灾监测系统的基本组成部分应包括：电气火灾监测设备、剩余电流电气火灾监测探测器和温度测量 它由三个基本产品类别组成，例如电气火灾监测探测器。其中剩余电流电气火灾监测探测器由监测探测器和剩余电流互感器（插入式和封闭式）组成；测温电气火灾监测探测器由监测探测器和测温传感器组成。组成。

剩余电流电气火灾监测系统采用分层分布式结构，由站控管理层、网络通信层和现场设备层组成。系统拓扑图如下图所示： 每台电气火灾监控探测器通过屏蔽双绞线的RS485接口与通讯服务器相连，采用通讯协议总线式连接，然后通过TCP进入监控主机五种线材的/TP协议。

1）现场设备层主要用于连接网络中各类泄漏火灾探测器，进行泄漏和温度信号的采集和测量，也是构建监控系统必不可少的基础元件。它不仅肩负着收集数据的重任，还是执行后台控制命令的终端元素。

2）通信控制层主要由协议接口转换器和总线网络组成。该层是数据和信息交换的桥梁。不同的接口转换设备提供RS232、RS422、RS485、和以太网等多种接口。组网方式灵活，支持点对点通信、现场总线网络、以太网等多种组态网络。协议接口转换器主要用于将上位机的各种控制命令直接传递给现场泄漏火灾探测器表，负责对泄漏火灾探测器返回的数据信息进行收集、分类和存储，如温度/剩余电流等。

3）管理测控层为消防管理人员。该层直接面向用户。该层也是系统的上层部分，主要由电气火灾监控系统软件和必要的人机界面、打印机、UPS等硬件设备组成。软件部分具有良好的人机交互界面，可阅读所有前端计算机通过数据传输协议采集的各类数据信息，自动进行计算处理，以图形、数显、声音等形式反映现场的运行状态，并可接受运行指令管理人员，实时发送和检测操作的执行状态，

3.2 工作原理

基本原理是当电气设备中的电流、温度等参数出现异常或突变时，终端探头（如剩余电流互感器、温度传感器等）利用电磁场感应原理和温度变化效应收集信息。并送至监控探测器，经放大、A/D转换后，CPU分析判断变化幅度，并与报警设定值进行比较，一旦超过设定值，发出报警信号，即为还发送到监控设备中，监控设备进一步识别确定，当确认可能发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警声，同时在液晶屏上显示火警等信息。根据上面显示的信息，值班人员迅速前往事故现场进行检查处理，并将报警信息发送至消防控制室。

3.3 监控系统设计、安装及布线设计

电气火灾监控设备及系统的报警信号应设在消防控制室或人员值守场所。主机电源应取自控制中心的消防电源（ ）。

每个监控探测器应现场通电，电源接入点应在本级断路器的上端。

1）配电柜内部形式安装设计

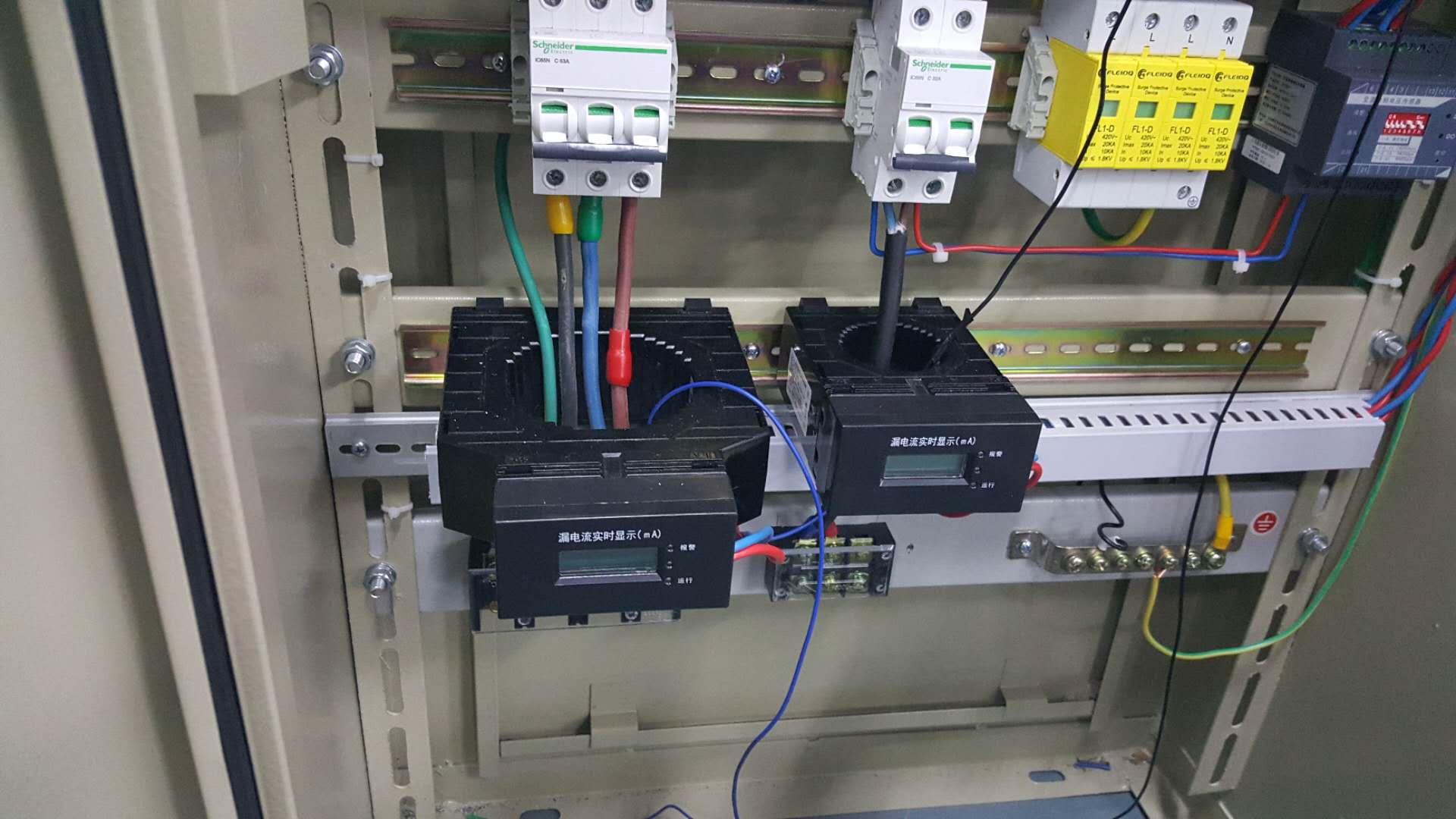

本项目为新建工程电气火灾监控，所有监控探测器均安装在楼层配电箱内，采用导轨式安装，安装在配电柜内的导轨上。工作人员可以通过面板按键查看各回路的泄漏和温度信息。剩余电流互感器安装在A、B、C三相电源线和N线上。PE线不要穿过变压器，要固定牢固。探测器与变压器的连接应采用屏蔽线；温度传感器为热敏电阻NTC，可提供-10-120°C的温度参考，热敏电阻可通过电线连接到泄漏火灾监测探测器。

2）整个泄漏火灾监测系统的安装设计

现场每台泄漏监测探测器均配备485通讯接口。现场所有探测器应通过屏蔽双绞线手拉手串联。连接时要注意每条485总线的连接数不超过32个，20个左右为宜。安装接线时，应注意强弱电接线分开。电线应为阻燃屏蔽双绞线。建议线径不小于1.0mm2。屏蔽线的屏蔽层应良好接地。匹配电阻约100欧姆。布线整齐，扎成束，穿线可用阻燃PVC管、金属管、金属线槽。

3.4 产品选型及介绍

本项目主要包括一栋七层楼、地下室和屋顶楼层。值班室位于一楼消防控制中心。该项目在配电柜现场配备-J1剩余电流监测检测仪和AKH-0.66。/L型剩余电流互感器。在消防控制中心设置壁挂式电气火灾监控系统Acrel-6000/B50，共享各地的泄漏和温度信息，方便商场工作人员进行统一管理。

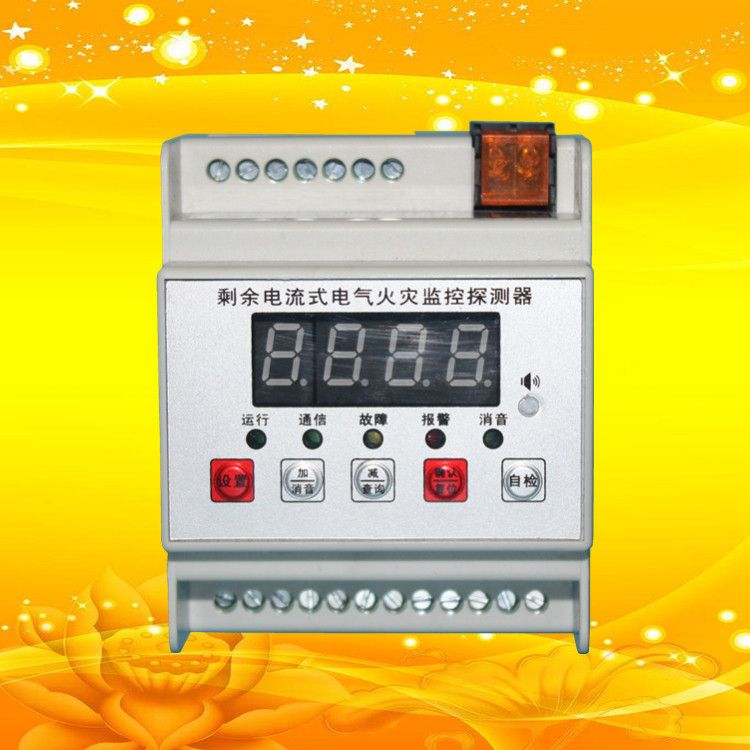

该系列电气火灾监测探测器为智能探测器产品，符合GB 14287─2005。产品可大量在线使用，也可单独使用（具有漏电/过流/温度检测及报警功能，另外可选功能：报警时自动切断被监控电路，即具有继电器输出功能）。它集电气火灾监测、探测、报警功能于一体，具有智能化程度高、功能齐全、性能可靠、设计迷你、外形美观、设置简单、嵌入式安装等特点。它是一种耳目一新的新理念和设计的结晶，是对预防电气火灾事故的又一新贡献。

电气火灾监测探测器（以下简称“监测探测器”）由剩余电流互感器、温度传感器和监测报警器组成。当电流超过监测报警预设值或温度传感器检测到的温度超过预设值时，监测报警分析确认后发出声光报警信号和控制信号。监控报警器可以显示报警线路的漏电流、传感器的温度等，当监控报警器有报警信息时，继电器动作。并且可以直接显示检测电流值和温度值，不占用大型设备场地，节省消防设备成本，省电节能，

Acrel-6000系列监控设备是整个电气火灾监控的佼佼者。可连接多台ARCM系列探测器，组成一套完整的电气火灾监控系统。具有声光报警功能，同时显示报警电路。它可以储存超过12个月。后备不间断电源可保证在市电掉电后连续运行4小时以上。监控系统分为壁挂式、琴桌式和柜式三种。设备与报警消防联动系统、电力监控系统等其他系统之间可以进行数据交换。该系列监控设备具有自检功能，从各个方面进行系统自检。硬件软件，

3.5 软件界面

这套上位机软件Acrel-6000电气消防系统。主要特点如下：人机界面友好，可实时、定时采集现场设备剩余电流数据和温度，并具有报警提示声光报警等功能。客户可根据实际需要设置报警温度值和漏电流值。报警故障排除后，可远程复位。系统可以记录报警事件、日期、报警值、跨线值电气火灾监控，并生成报表。

1）数据采集与展示

现场泄漏火灾监测探测器将采集到的数据上传至该界面，用户可根据需要修改线路名称、监测位置和监测区域。当剩余电流测量值大于报警设置时，系统报警状态指示灯会自动闪烁，界面中相应报警单元状态的颜色会发生变化，方便操作人员查看和处理报警。

2）故障显示

当监控设备检测到设备故障时，运行监控主界面上故障机组的状态颜色会发生变化，显示故障机组的具体信息，并发出故障警报。支持手动消除故障报警声。

3）参数设置

界面显示可操作按钮，可远程修改漏电流报警值上限，复位各-J1仪表。

3.6 通讯状态

图（7）

如图（7），界面显示-J1的工作状态。当仪器通讯异常时，报警灯开始闪烁，当仪器通讯正常时，不闪。

3.7 报警日志
