1、主控中心

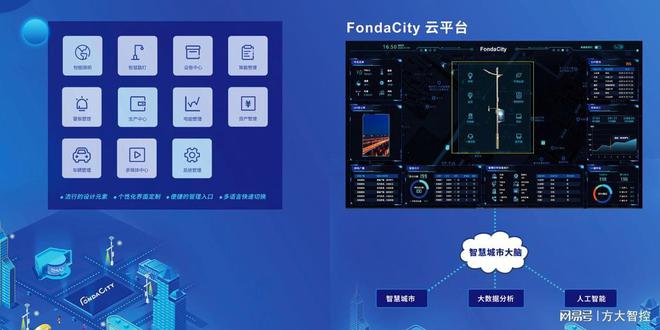

主控中心是整个路灯及其指挥中心智能控制的核心。主要包括视频监控中心、DCMS监控服务器、数据存储中心、各种监控中心工作站、打印输出设备、视频监控设备、电源设备等。各种路灯控制指令和设置指令由此发出。监控中心软件系统是DCMS的核心监控平台。采用B/S结构，浏览器访问形式，通过人机交互界面路灯控制系统，实现城市路灯管理的各种功能需求。同时，系统具有网络接口。只要连接服务器、管理工作站等，系统就可以轻松搭建成局域网进行路灯管理，通过网络实现照明监控数据和图像信息的共享。

2、中央控制器

集中控制器是路灯系统中能源信息采集和远程控制的关键设备路灯控制系统，安装在路灯箱中低压配电变压器的低压侧。下级控制节点的管理和控制通过电力线以载波通信方式实现，与监控中心的通信通过GPRS无线通信方式与主控中心连接，或通过以太网接口和各种协议。集中控制器内置相关软件程序，在电力线上形成智能控制网络，实现对自身电路和路灯的管理和控制。可查询所属电路和路灯的开关状态和运行参数，并根据设置控制开关和路灯。

3、监控终端（单灯控制器、双灯控制器）

路灯智能控制管理系统采用双灯控制器作为监控终端。双灯控制器是基于电力载波的双灯控制器，包括MCU主控电路、供电电路、控制开关、载波通信等。该电路、PWM输出电路、电压/电流采集电路和过载保护电路结构简单，功能多样，可同时控制单个或多个路灯，可实现对路灯的全天候实时监控管理双灯控制器采用载波通讯方式，实现单灯或多灯的开关控制、故障监测和工作状态信息跟踪，解决了单灯控制器不能满足现场实际需要的问题，降低了工程成本。
