1、概览

短波通信系统是人防战备通信的重要组成部分。各级人防部队高度重视短波通信。围绕短波通信科目的日常训练、演练、考核竞赛等在人防系统中实现制度化、常态化。为重大灾害的通信保障和国防战备奠定了坚实的基础。但由于短波通信的特殊性，短波通信系统的应用和管理仍沿用几十年前的方法。近年来随着科学技术的进步，自选短波电台逐渐成为人防短波系统的主流。

目前，各省市人防自主选频短波通信系统建设正在进行中，部分省市已逐步形成网络。在这种情况下，进一步提高了短波自主选频通信系统的信息化水平。，可视化和精细化的建设。将原本相互竞争的短波电台的固定台、移动台、背包等终端设备整合为一个网络统一管理，使现有短波通信系统的建设和整体人防信息化建设要求。匹配和适应已成为当务之急。同时，

浙江凯驰短波可视化管理系统属于凯驰多网综合调度管理系统，旨在解决短波无线通信相关业务。该系统通过短波网关将各城市自选短波基站接入人防专用网，实现各级人防部门短波无线电设备的统一管理和可视化应用。用户不仅可以在传统模式下操作和使用短波电台，还可以在电脑和大屏幕上实时显示全网短波通信系统中各电台的分布信息、电台状态、无线通信链路质量等通过应用软件。同时，实现日常训练、值班、锻炼、锻炼全过程数据的自动记录、归档、统计分析和管理等功能。短波可视通信管理系统创新了传统短波无线电应用和管理理念，拓展了新的应用模式和应用场景。系统采用全IP骨干结构和SIP标准通信协议。系统设计符合当前信息设备网络化、数据化、智能化、可视化的发展方向。短波可视通信管理系统创新了传统短波无线电应用和管理理念，拓展了新的应用模式和应用场景。系统采用全IP骨干结构和SIP标准通信协议。系统设计符合当前信息设备网络化、数据化、智能化、可视化的发展方向。短波可视通信管理系统创新了传统短波无线电应用和管理理念，拓展了新的应用模式和应用场景。系统采用全IP骨干结构和SIP标准通信协议。系统设计符合当前信息设备网络化、数据化、智能化、可视化的发展方向。

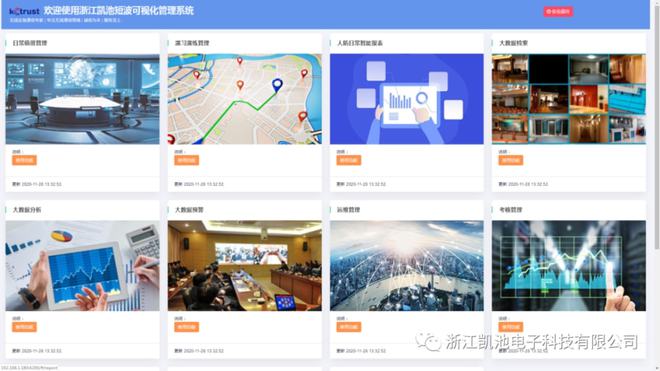

图1 浙江开驰短波可视化管理系统首页

2、系统设计

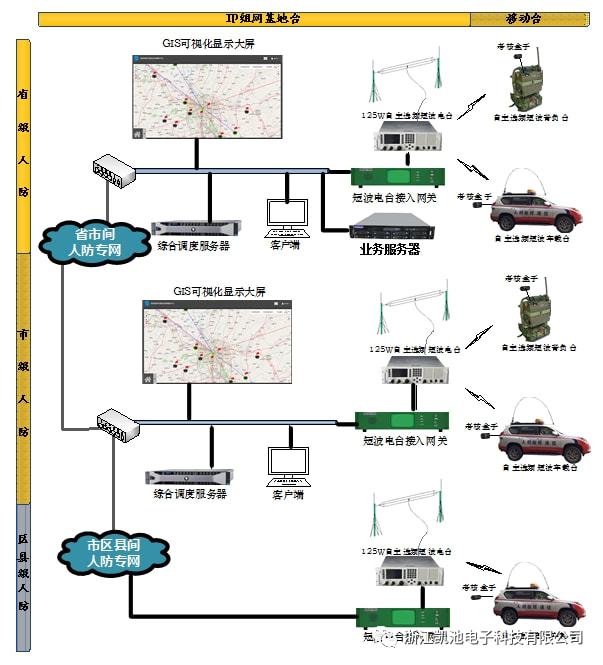

图2 无线通信网络架构设计

系统纵向采用省、市、县（区）分级管理结构。根据规划设计，每个级别对设备集成、可视化情况监控、调度管理具有不同的访问权限。横向分为综合调度服务器、接入网关、大屏、自主选频短波电台组成的IP组网基站和自主选择短波承载组成的移动台。站和自主选择短波车载电台。

通过短波电台接入网关，将短波独立选频电台虚拟成具有命令交互的SIP终端。

3、系统组成

本系统主要包括短波可视化调度子系统和短波可视化管理子系统。短波可视调度子系统主要实现与短波无线电调度和操作相关的业务，如短波无线电探测、呼叫、跟踪、短消息、群探测、群短消息等相关操作，以及短波无线电实时状态、情况分布等。一些对终端用户比较实用的功能，可以有效辅助短波电台的管理和使用，提高短波通信的通信速率。短波可视化管理子系统主要实现短波日常管理相关服务，如日常值班、演练、运维管理、考核管理等。同时，它还可以收集短波电台使用过程中的数据，并支持检测、呼叫和短信。对跟踪、跟踪等关键数据信息进行检索和分析，对短波无线电故障信息、电源信息、语音质量等异常情况进行告警。

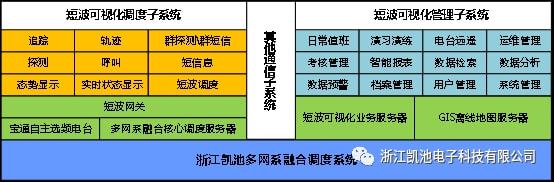

图3 业务子系统的短波可视化调度及功能组成

5、系统功能

5.1 短波视觉调度子系统功能

短波接入

接入层通过短波电台接入网关，将短波独立选频电台虚拟成一个带有命令交互的SIP终端接入系统。

短波情况显示

通过地理信息系统管理各短波电台的位置信息，借助实时信息系统实现短波电台的实时态势分布和实时状态信息的展示。短波网关的数据上报功能。如电台在线、职业、离线等。

短波无线电调度

支持将短波网关电台（短波电台端有短波网关）设置为默认电台。当本地电台连接不良时，使用通信良好的短波电台与目标电台进行通信，以提供短波电台的资源利用率和通信速率。

探测、呼叫、短信

通过辅助手柄或浏览器的操作，可以实现对系统中任何一个远离电台的短波电台进行检测、呼叫、短信等功能。

跟踪，跟踪

通过在浏览器端直接操作，支持实时跟踪和上报连接北斗并在运动中连接的短波电台的实时位置信息和链路信息，并保存过程数据，方便用户回放轨迹。

群组检测、群组短信

支持用户对多个短波节点进行群组检测和群组短信。

遥控开关

支持通过短波网关开启和关闭远程短波电台，解决恶劣环境下短波电台关机问题。

5.2 短波可视化服务子系统功能

日常值班管理

通过值班计划的创建和管理，支持用户对短波日常培训、值班等服务进行预处理通讯管理机，协助提醒用户完成短波电台的值班培训，快速统计值班结果。

演练管理

支持钻孔计划的创建和管理，支持计划的屏幕投影、分发、导入和导出。

无线电远程管理

400YK遥控系统用于远程接管独立选频电台，同时支持短波电台数据传输功能。

运维管理

支持系统内短波电台日、周、月、季、年巡检数据的录入管理；支持查看短波电台实时状态信息和全生命周期数据信息。

评估管理

对系统中的短波台站进行每周、每月或每年的评估，并支持评估报告的生成和导出。

智能报告

提供人防短波、超短波、空情、野战训练、装备维修保障等日常训练任务的日报功能，并根据日报提供月报、季报、年报，协助管理人员汇总考勤、通讯、设备状态等 比赛排名等

大数据检索

根据时间、电台家庭地址等搜索电台检测、通话、短信、跟踪等信息通讯管理机，查看具体操作详情。此操作仅支持一对一检索。

大数据分析

根据时间、电台归属地等对电台的通话信息进行统计分析，支持一对多分析。

大数据预警

根据对讲机自检、检测链路质量评分、通信语音质量评分、功率等综合判断电台状态，对出现故障或性能不佳的电台进行预警。

设备档案信息管理

支持对短波电台的站点、类型、名称、部门、位置等文件信息进行文件管理。

用户管理

支持用户账号、密码、权限等信息的管理。

6、典型应用场景

应用主要针对省市级以上短波节点，包括某省厅中心节点、A市、B市、C市子节点等参与短波节点、背包、移动指挥车支持省办、A市、B市、C市轮流作为主站开展短波通信培训，对培训数据进行收集和分析，解决A市短波通信培训过程中积累的问题。某省。

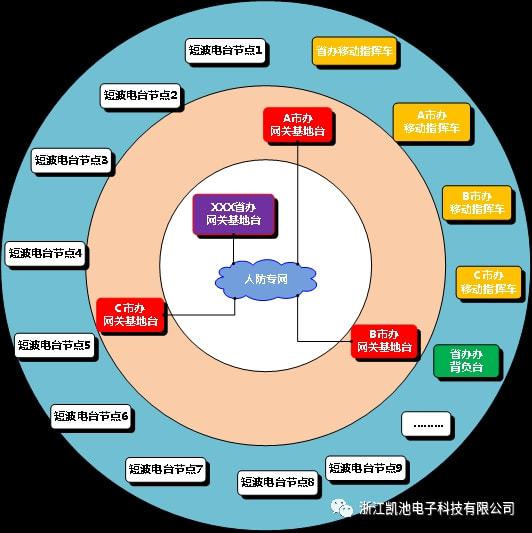

图5 某省短波可视化系统典型应用各短波节点部署逻辑图

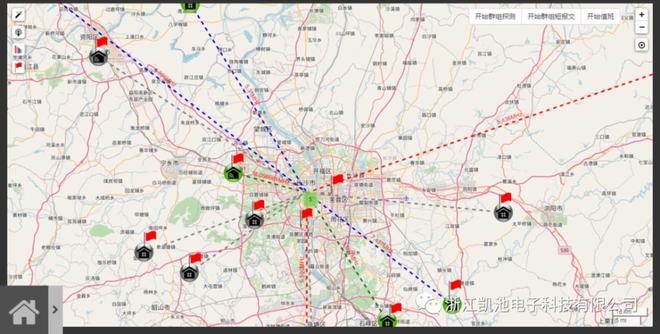

图6 某省级短波可视化系统典型应用效果图-01

图7 某省短波可视化系统典型应用效果图-02
