摘要：用户侧配电系统智能化、精细化、无人值守是当前配电管理的必然趋势。对用户侧配电进线回路，设计安装智能电表电力监控，利用后台系统实时监控各用能回路的工作状态；并记录每个电路的功率参数。通过对能耗及相关电力参数的实时监控，提高能耗的安全性、可靠性和维护效率，降低维护人工成本，实现配电系统无人值守监控。通过对能耗的实时监控、数据采集和存储，可以明确用户的用电水平和配电系统的运行状态，为用户节约用电维护成本和物业管理提供数据依据。分析运行数据，制定相应的配电系统维护计划。
关键词：星城三期（M09地块）万国商业广场、无人值守、智能配电系统、商业综合体
0.简介
用户侧配电系统的智能化、科学化管理已成为当前配电系统的主流需求。为用户侧配电系统设计的智能配电系统，已经是当前业主和电力托管公司所需要的系统。通过构建配电系统，梳理用户侧配电结构，在关键节点安装智能电表，构建供配电监控系统，完成用户配电系统的智能化管理。
1.项目介绍
华星城三期（M09地块）万国商业广场，建设区前期已建成，已送电，包括1-4#服务式公寓、配套商户和1-4#服务式公寓地下室，新建区，包括5#楼1-4F商业、山姆会员店、6#写字楼、集中式大型商业及其配套楼宇。该方案也是星城商业广场的最终项目。
目前星城三期（M09地块）万国商业广场共有3套电力监控系统，具体监控设备统计如下：
保利1#、2#配电工程电力监控系统有2个配电室：23个综合保险、10个温控器、2个直流面板和228个低压多功能仪表（-E4/CQK和-E4/ CQK)。
住宅配电电力监控系统共有1个配电室：10个综合保险、2个温度控制器、1个直流面板和124个低压多功能仪表（-E4/CQK和-E4/CQK） .
沃尔玛配电监控系统共有1个配电室：9个综合保险、2个温度控制器、1个直流面板和225个低压多功能仪表（-E4/CQK和-E4/CQK）。
本项目为高压综合保护、低压温控、低压多功能仪表设计了三套电力监控系统。电力监控系统采集现场各种智能设备的电力参数，然后在后台集中显示和存储，并以相应报表的形式实时显示或导出。为后期物业变电站配电系统的智能化管理提供可靠的解决方案。
2.用户要求
本项目主要对变电站进出线数据进行采集、存储、统计和显示。基本需求整理分析后，分为以下几个方面：
1.系统可以图表形式显示高压变电站配电回路运行状态，显示配电回路母线电压、进线、有功无功、功率因数、频率、电能；
2.系统对各路有定时、实时抄表汇总统计，用户可自由查询各路用电量；
3.系统针对现场各监测点设计了回路负荷趋势曲线，方便维护人员掌握用电需求和供电负荷比例；
4.系统可以对比分析历史数据，及时发现潜在故障，降低设备维护成本；
5.系统有通讯状态显示，可实时显示各设备通讯状态，并可在线监控网络通讯状态；
6.系统具有权限管理功能，可通过用户权限管理防止未经授权的操作；
7.将重要的配电线路数据整合成单独的报表，方便管理人员监控管理。
8.后期系统数据将通过网络与上层平台无缝对接。
3.设计方案
3.1 参考标准
系统的设计符合下列制造和测试标准：
JGJ/T16-2016《民用建筑电气设计规范》
GB/J63-90《电力装置用电测量仪表设计规范》
GB/《区域电网数据采集与监测系统通用技术条件》
《计算站站点技术要求》
GB/50198-94《监控系统工程技术规范》
DL/T 698.31-2010《第3.1部分：电力信息采集终端技术规范-通用要求》
DL/T 698.35-2010《第3-5部分：电力信息采集终端技术规范——低压集中抄表终端的特殊要求》
DL/T 698.41-2010《第4-1部分：通信协议-主站与电力信息采集终端的通信》
DL/T 698.42-2010《第4-2部分：通信协议-集中器下行通信协议》
DL/T/814-2013《配电自动化系统功能规范》
3.2 系统架构设计

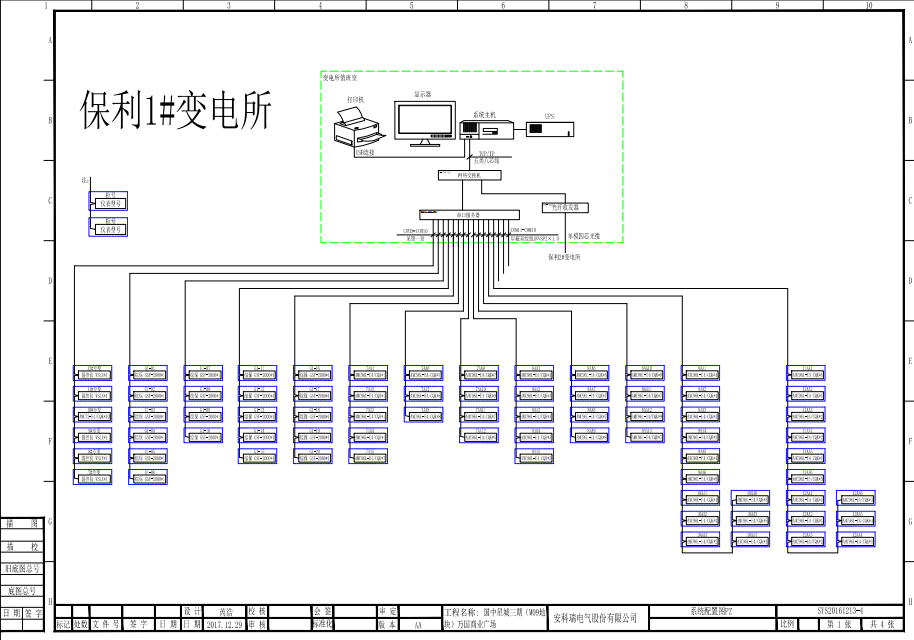

鉴于星城三期（M09地块）万国商业广场的建设规模和性质，以及后续项目共同开发的性质，系统部根据用户需求和项目经验同性质，大厦智能配电系统建设设计如下： 国中星城三期（M09地块）万国商业广场所有监控点均已完成安装智能电表，均采用标准-RTU协议。现场安装的智能仪表通过屏蔽双绞线手拉手连接，数据总线直接敷设到各变电站的数据采集箱。数据采集盒与系统主机根据距离通过网线或光纤进行通讯。系统拓扑结构如下：聚1#、2#配电监控系统架构如图1、图2所示：
图一
图2
聚1#和2#配电分为1#变电站和2#变电站。系统后台放置在1#变电站值班室，2#变电站配备数据采集箱。 2#变电站与1#变电站距离较远，通过光纤通信。基本架构如上图1和图2所示。

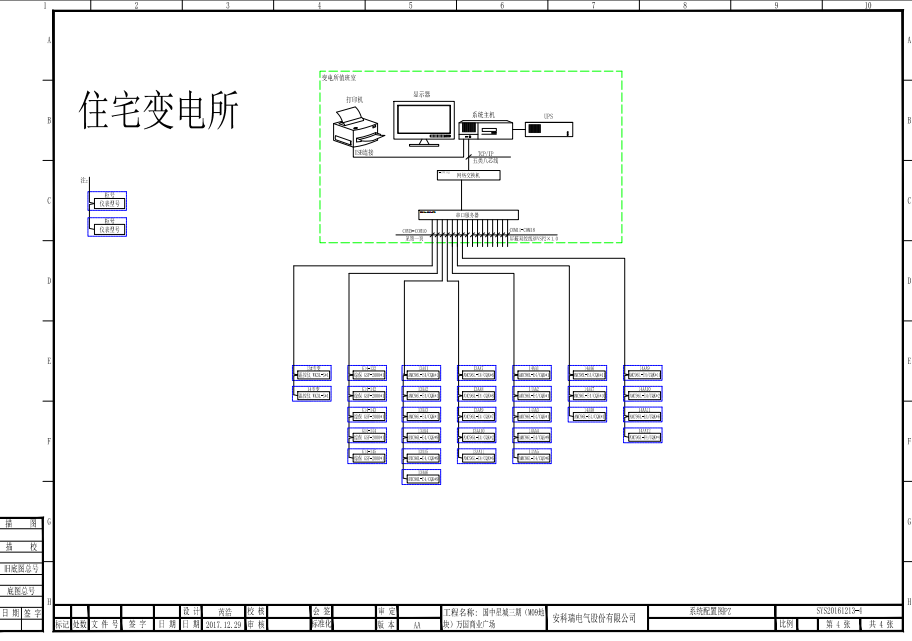

住宅配电电力监控系统架构图如图3所示：
图 3
住宅配电变电站配备数据采集器，系统后台放置在变电站值班室。采集器和后台通过网线直接连接，传输数据。

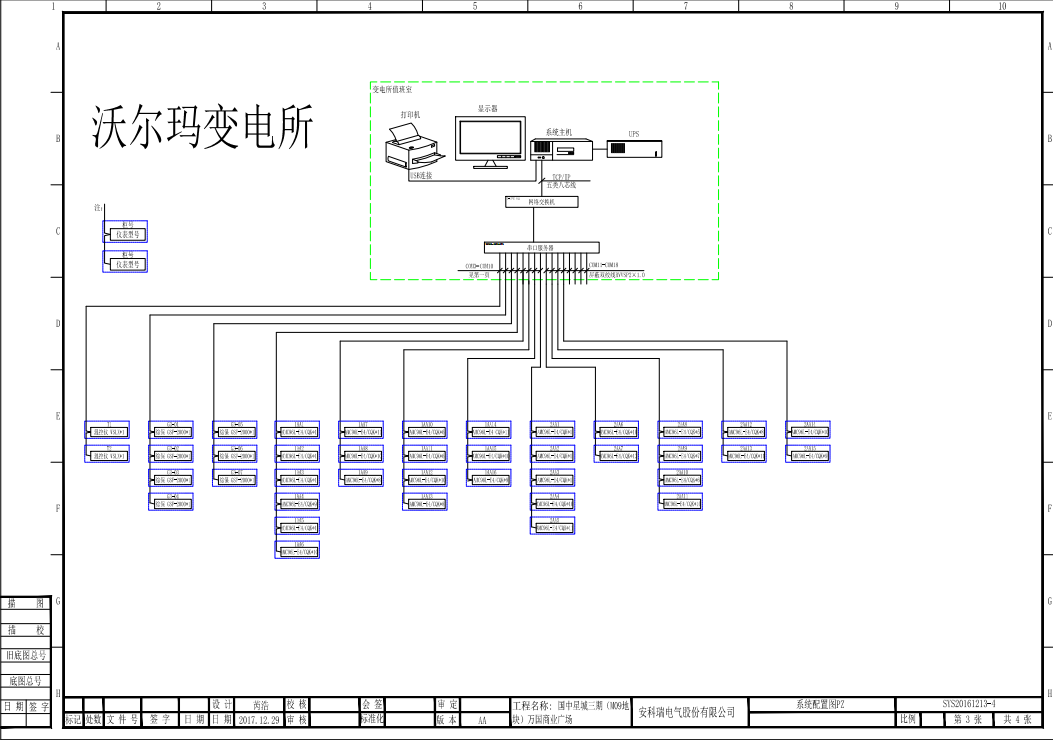

沃尔玛配电监控系统架构图如图4所示：
图 4
沃尔玛配电变电站配备数据采集器，系统后台放置在变电站值班室。采集器和后台通过网线直接连接，传输数据。
4、系统功能
上位机软件采用ACREL-2000电力监控系统，通过软件进行设备配置、数据库变量配置、界面设计等，在上位机上完成软件监控和电力监控功能。
4.1 个特点
ACREL-2000电力监控系统采用全中文界面，操作简单方便；运行稳定可靠。点击对应的快捷按钮，进入对应的系统功能模块；系统具有系统图展示、仿真图展示和网络结构图展示；系统人机界面友好，显示数据直观，方便用户查阅。
4.2 软件特点：
本项目共有三套电力监控系统。系统功能要求相同，基本界面系统相同。下面以保利1#、2#变电站为例进行简单介绍。
4.2.1 个操作系统
软件界面可根据项目特点和客户要求进行设计。初始界面为“登录界面”，客户需要通过用户名输入相应的密码才能进入系统。
4.2.2 通讯图

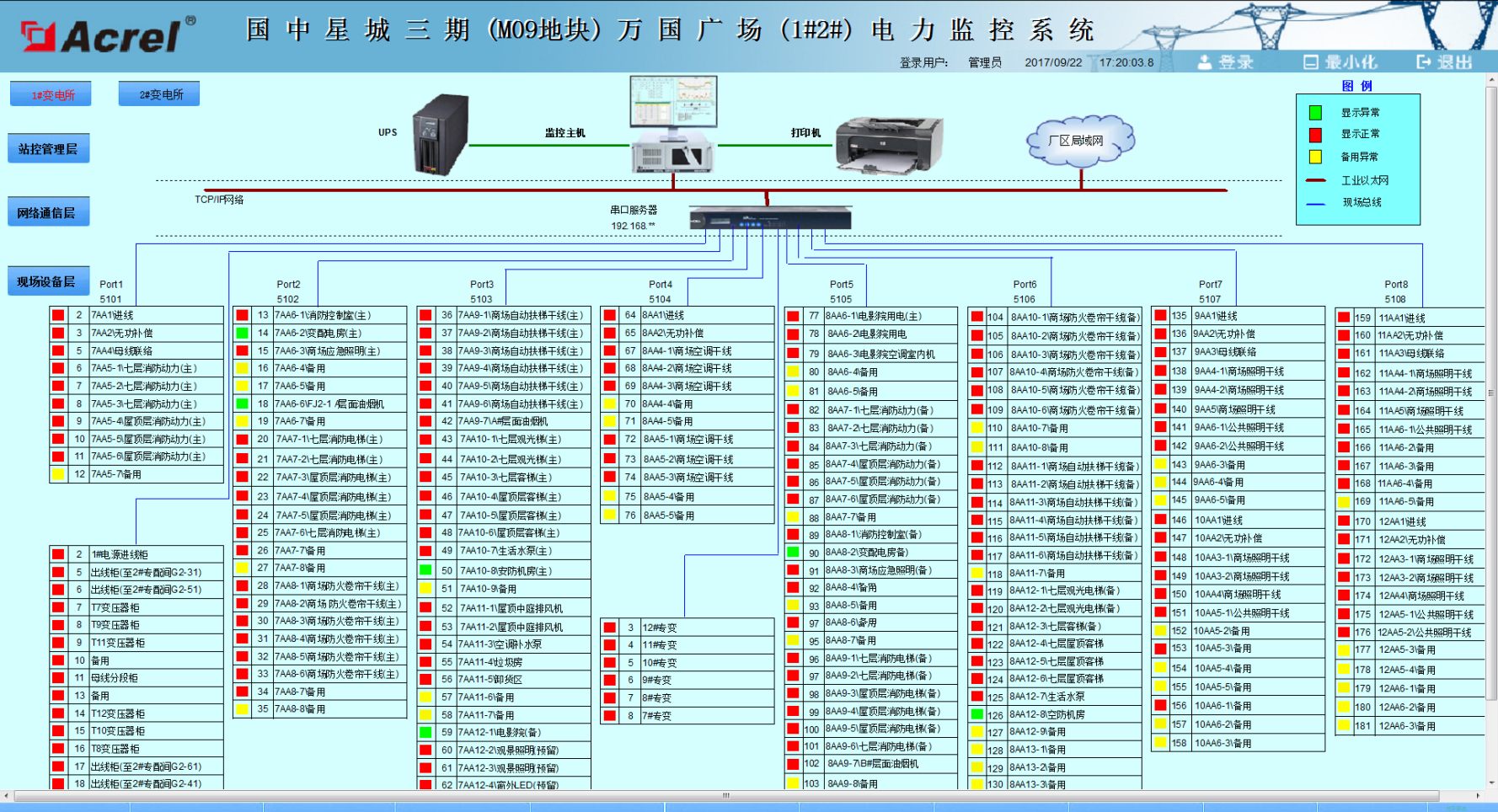

通讯图为拓扑图，显示系统与仪器通讯是否正常。整个系统各个监控点的运行状态通过接口模块颜色的变化来反映。界面如图。
通讯
4.2.3 监控详情

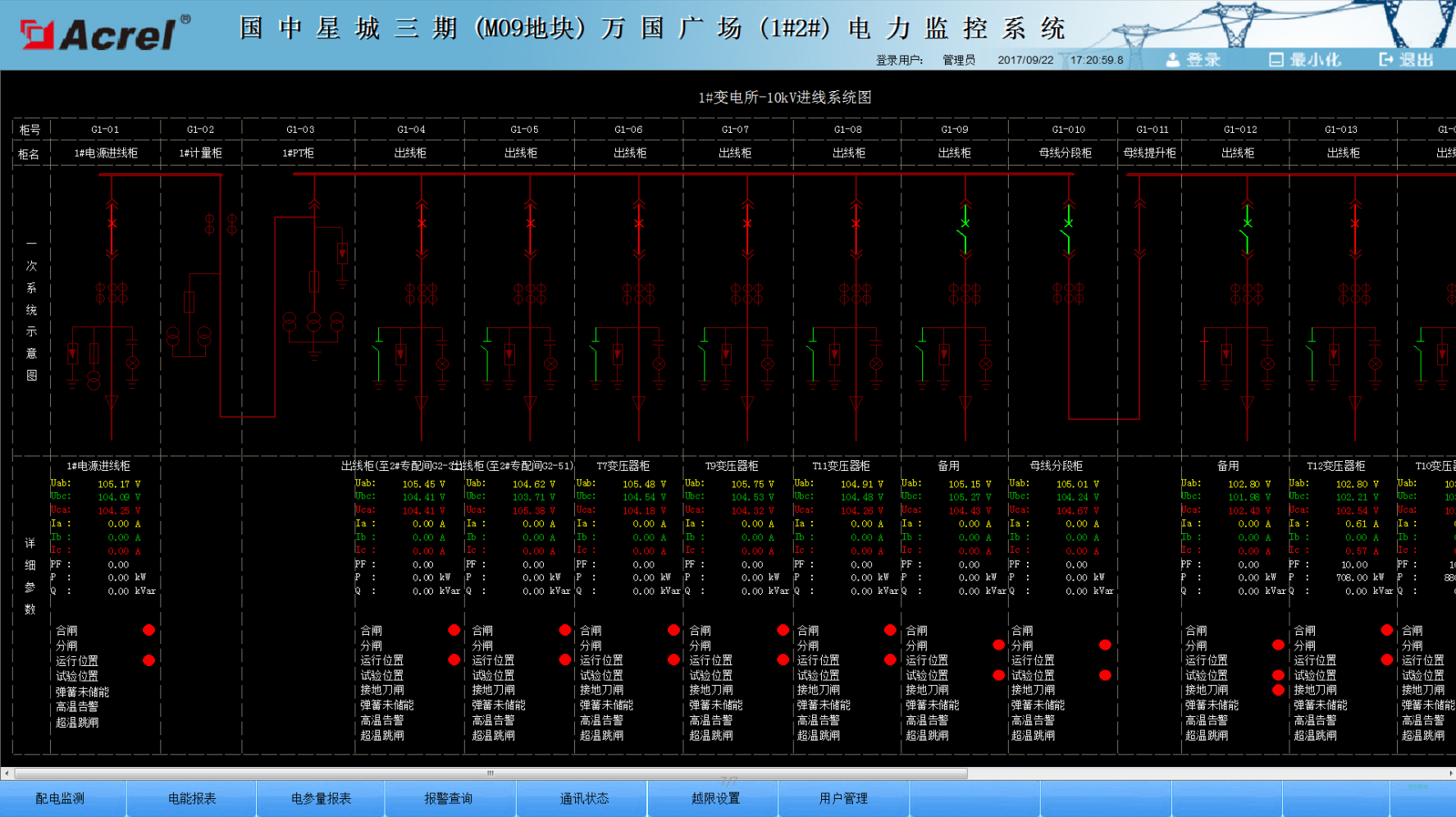

监控明细反映了整个系统的配电线路名称、对应的配电系统以及线路的主要电气参数。通过实时数据的展示，可以直接反映项目各个监控回路的运行数据，方便管理人员实时了解系统运行状态。界面如图。
监控详情
4.2.4参数抄表

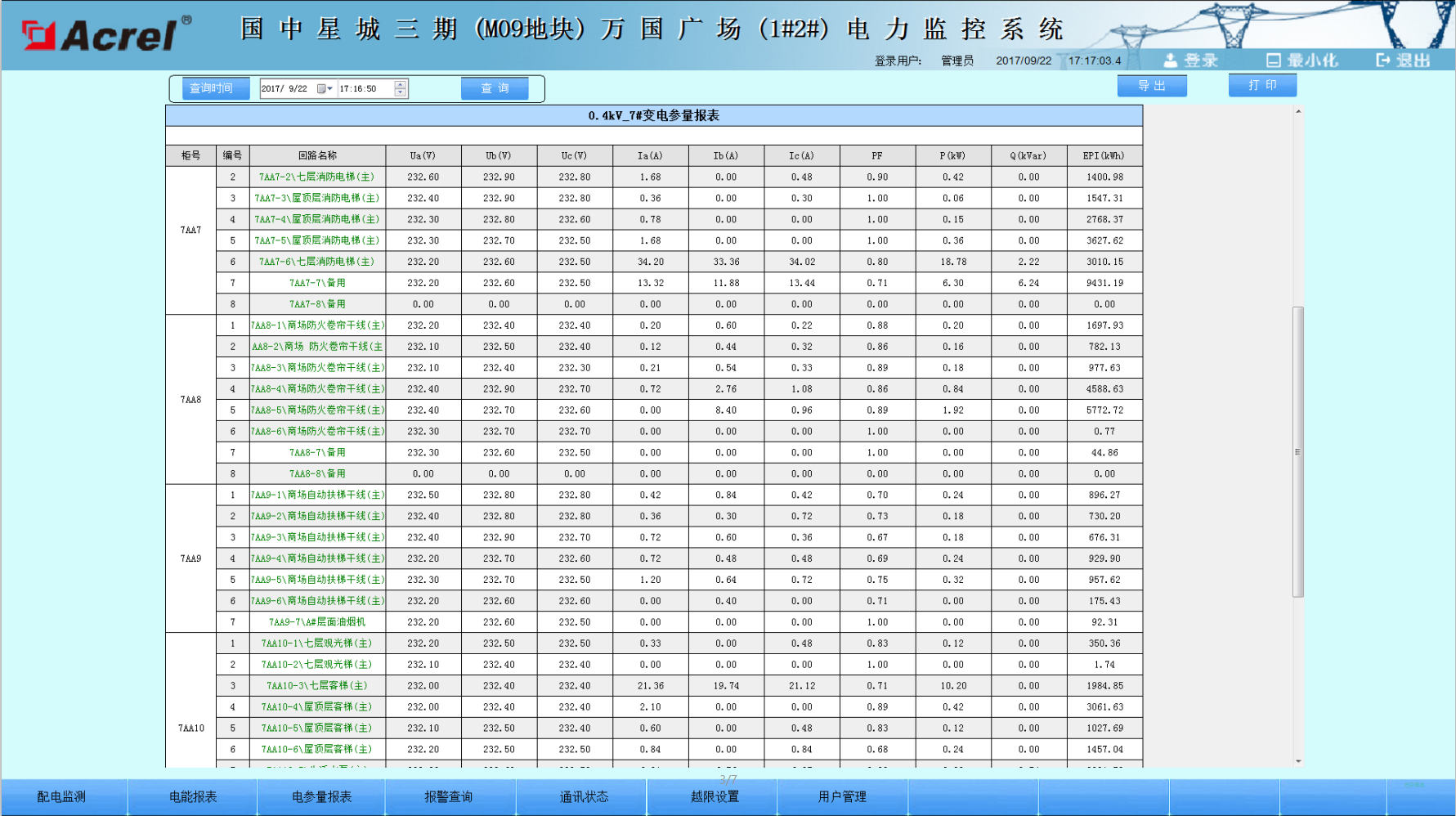

参数报表反映了本项目监控回路在过去某个时间点的运行数据，通过当前或过去某个时间点的实时参数数据反映回路状态。主要数据包括：三相电压、三相电流、电能、有功功率、无功功率、功率补偿系数、频率。
参数抄表
4.2.5 能源报告

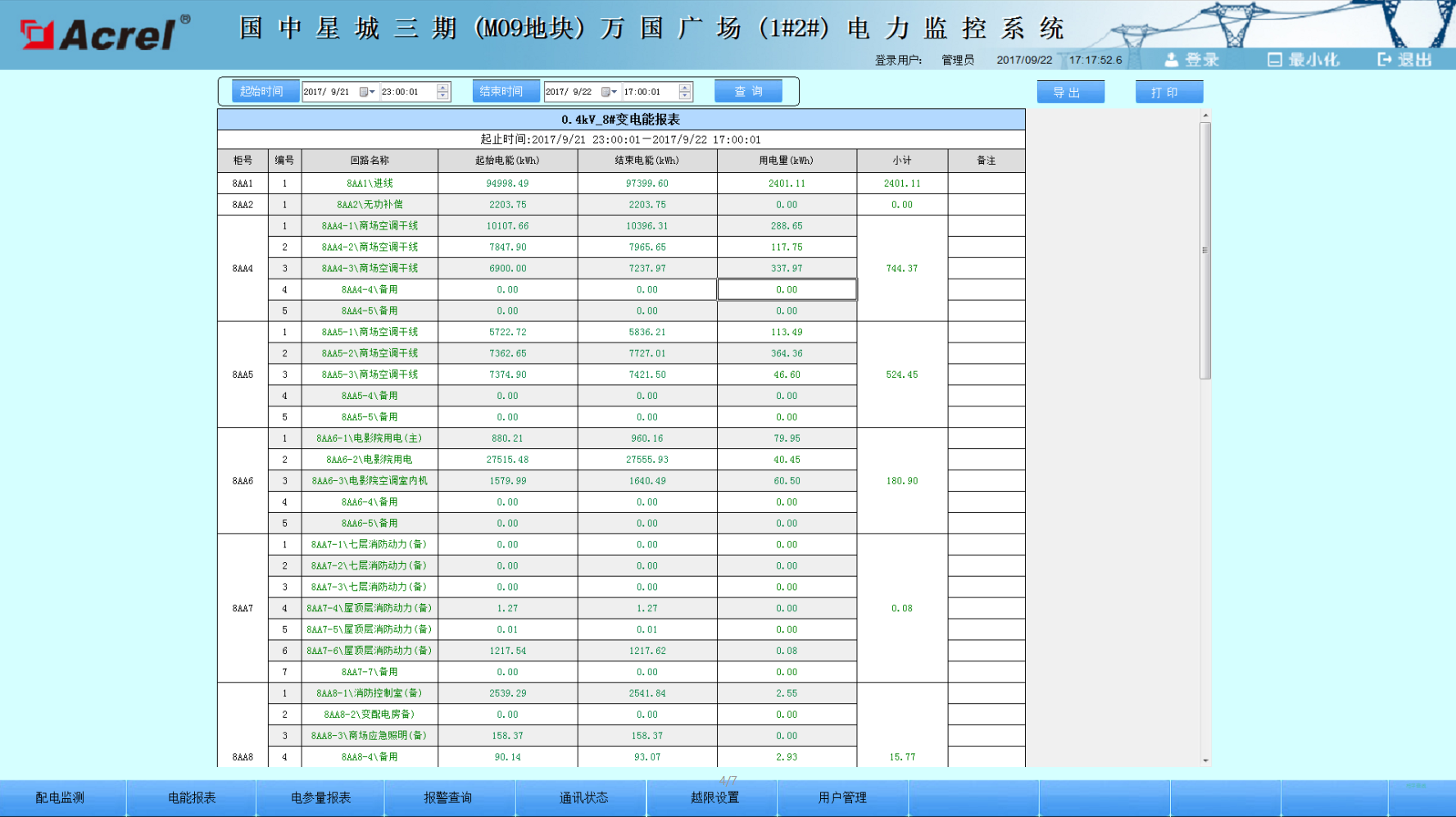

电能报表是以报表的形式管理用电量。报表可在系统运行过程中实现任意时间段的月抄表、日抄表、小时抄表等功能，并可以Excel或打印形式导出。界面如图。
能源报告
4.2.6 限制设置

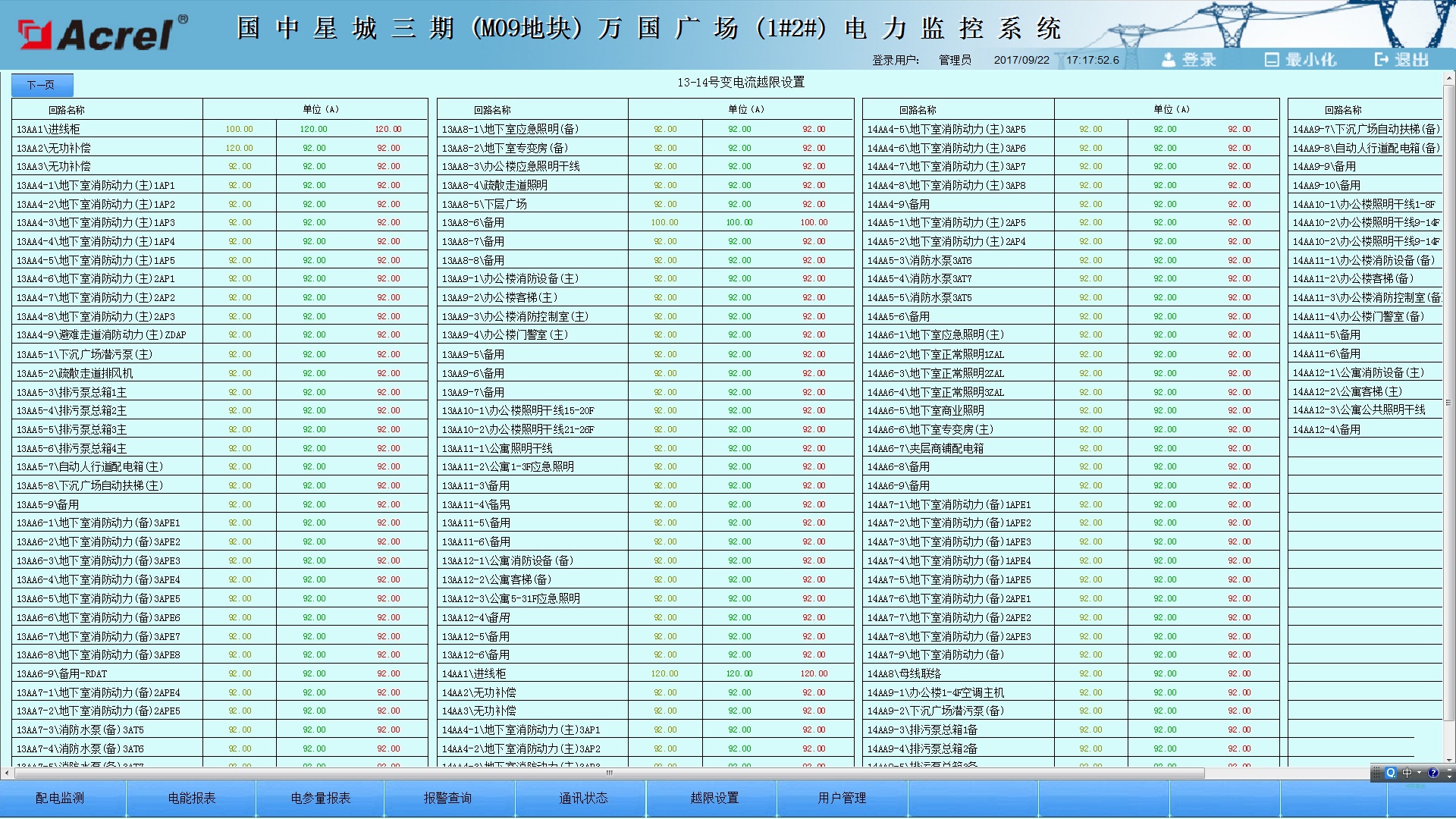

限值设置报告提供报警限值的自定义设置。甲方可通过现场实际使用的电流值设置符合实际使用的报警限值。这部分设置为当前设置，界面如图10所示。
5 结论
中国星城三期（M09地块）万国商业广场电力项目，实现用电数据的实时采集、存储、展示和导出。从配电系统的搭建，到后期的调试，再到系统数据的验证，我们全程提供相应阶段的技术支持，并全程提供全套图纸及相关技术指导文件过程。系统前期整合已有数据，对工程图纸进行整套深化，为后期总承包施工及相关系统的编制提供可靠的文件资料。
鉴于这个项目的性质，规模。在实际实施过程中，安排技术人员到现场指导相关施工布线和系统设备安装，并结合实际情况为客户提供合理、建设性的建议。通过现场项目沟通，解决了常见项目施工布线的痛点和难点，提升了工程质量。在本项目中，还为客户定制了温控器、综合保险等第三方设备的监控接口。满足客户定制化需求，为客户提供多种数据分析处理方式、导出方式，方便后期物业相关管理电力监控，提高服务效率。
另外，为重要电路设计了限位设置功能，如负载超限时弹出窗口，窗口显示具体电路的报警信息，以及类型，超过时间限制。自产权移交至今，系统运行安全、可靠、稳定。系统采集并存储的配电系统功率参数，为物业管理人员后期维护配电系统提供真实可靠的数据依据。
