一个。系统概览
本文引用于：
传统的灯光控制一般采用开关的手动控制，对于上述要求很难实现，而且电路非常复杂，操作也很繁琐。随着用户要求的提高和技术的进步，传统的灯光控制由于很多无法解决的问题逐渐被智能灯光控制所取代，这已成为一种趋势。
因此，我司在以往工程经验的基础上，设计并采用CAN-BUS智能照明控制系统，通过智能照明控制系统，为不同区域、不同功能的照明营造层次分明、多变的照明环境。 ，美化生活；减少人类工作的疏忽，节约能源和人力资源；减轻人的工作强度，提高控制的灵活性和可靠性。
第二。设计依据
l《民用电气设计规范》JGJ/T16－92
l《建筑电气安装工程质量检验评价标准》-88
l《民用建筑照明标准规范》-90
l《智能建筑评价标准》DG/TJ08-602-2001-2001
l 有实力的电商提供灯光控制图纸
三个。设计目的
通过智能灯光控制，让酒店的功能区焕然一新！
智能照明控制技术是计算机技术、通讯技术和控制技术相结合和渗透的产物，是现代高科技的结晶。与以往的灯光控制相比，实现了从手动控制、单机控制到整体控制、普通开关到智能开关的转变。不同的“场景”，场景可以预设并存储在控制器中，调用时可以通过预设程序（按时间顺序、时间、事件等）选择场景并自动切换场景，操作非常方便简单的。方便的。就像人们平时看到舞台上不断变化的灯光环境一样，在日常生活和工作的空间中营造出层次分明、变化多端的灯光氛围。
酒店可根据需要实现自动时间控制、自动顺序控制、占用（动静）检测控制、活动节目响应控制、空间划分控制等自动控制，还可以增加自动日照控制、活动节目响应控制、远程电话控制、远程控制等
四个。设计原则
可行性和适应性
保证技术可行性和系统适应性
实用性和经济性
实施综合应用，坚持实用、经济的原则
先进成熟
不仅采用先进的理念、技术和方法，还注重相对结构和设备的成熟。既能体现当今的先进水平，又具有发展潜力，能适应未来几年的发展。
开放和标准化
为了满足所选技术和设备协同运行的需要，系统投资的长期效果和系统功能的不断发展。必须追求系统的开放性和标准化。
可靠性和稳定性
在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、设备性能、系统管理等方面入手。最大平均故障间隔时间的可靠性和稳定性。
安全性和保密性
既要考虑信息资源的充分共享，又要考虑信息的保护和隔离，因此系统要充分针对不同的应用和不同的网络通信环境，采取不同的措施，包括系统安全机制、数据访问权限控制等
可扩展性和易于维护
为了满足系统变化的需要，我们必须充分考虑以最简洁的方法和最低的投资来实现系统的扩展和维护。
5。控制方式
1.控制区
大堂、大堂吧、中庭（包括中庭立面、中庭吊顶等）、大堂吧用餐区、酒吧、书店、花店、面包房、西餐厅、服务台、商务中心、中式宴会厅、夜总会包括KTV包房、多功能厅及中庭周边。
2.各区域灯光控制方式
大厅
主要使用筒灯和灯槽。
筒灯建议使用节能光源，不仅可以节能，而且发光效率高；反射型光源，为了突出发光效果，荧光灯管应达到最大发光效率。
同时，根据我们以往的工程经验，我司在灯槽处预留了部分吊灯电路。整个大堂灯光效果以暖色调为主，拟采用情景模式——
根据室外亮度，日间模式以筒灯为主，可按合理线路划分，形成规则均匀的照明。
夜间模式根据室外亮度，主要以筒灯和灯槽为主。
夜间模式主要使用天篷、灯槽和装饰吊灯（亮度可调节，如水晶灯可调光以反映不同的琉璃光彩）。
早上模式主要以筒灯为主。
迎宾模式可以根据室外照度合理组合各种灯具，基本接近夜间模式，白天可以适当降低亮度，夜间亮度可以达到100%。为了达到烘托气氛的效果。
电梯厅
电梯厅区域除了客厅，还包括客厅的背景墙。
背景墙主要采用射灯来突出背景墙上装饰物的形状、颜色等艺术特征。建议射灯的发光效率最高。
电梯厅采用筒灯和灯槽的组合。筒灯建议使用节能光源，不仅节能，而且发光效率高；灯槽采用暖色荧光灯。反射型光源，为了突出发光效果，荧光灯管应达到最大发光效率。
大堂吧
大堂吧四周的柱子以壁灯和发光灯柱装饰为主，四周有灯槽，四周过道采用筒灯。
装饰性壁灯和照明灯柱与空心天花板光源相得益彰。
筒灯建议使用节能光源，不仅可以节能，而且发光效率高；暖色调荧光灯用于灯槽。最大发光效率。
中庭（包括中庭立面、中庭吊顶等）
中庭立面
主要包括立柱隐藏筒灯，勾勒出立柱的艺术造型。
中庭天花板
穹顶采用光纤灯智能照明开关，穹顶隐藏灯采用意大利 4色灯。任意光色，辅以两侧射灯的点缀，幻化成绚丽多彩的梦幻光世界。
大堂吧、中庭立柱和圆顶天花形成一个有机的整体。白天主要满足一楼大堂吧的照明需求，主要是大堂吧照明；晚上主要突出穹顶灯光变化，柱子灯光为辅。
大堂吧的用餐区
天花采用可调光石英灯组成多个双环，可针对不同场景进行设置。
背景墙采用射灯。为了突出背景墙的效果，射灯的发光效率达到了最高水平。
周边筒灯建议使用节能光源，既节能又发光效率高。
酒吧
酒柜点缀可调光射灯，酒瓶、酒杯散发出褶皱的光彩；吧台顶部采用光槽，辅以可调光射灯的变化，增加酒文化的传承和吧台的品味。
西式面包店
背景以可调光射灯装饰，顶部为隐藏式光槽，辅以可调光灯。射灯的变化在玻璃柜中进一步衬托出西点军校的全彩和芬芳。
书店
书架采用聚光灯突出，以满足读者的照明需求。室内采用柔和温暖的筒灯，让书店感觉舒适安静。
花店
以柔和温暖的筒灯和可调光射灯为主。
西餐厅
背景墙采用可调光射灯点缀主题艺术作品。
西餐厅的中心区域采用艺术穹顶和拱形结构。中心以大型艺术水晶灯为主，隐藏的灯槽勾勒出周围的边缘。
就餐区采用可调光筒灯和石英灯，形成一个圆环。
整个西餐厅根据功能需求采用场景控制。建议场景如下DD
宴会演讲筒灯亮度80%，演讲区背景射灯亮度100%，筒灯100%，灯槽全部开启。
宴会筒灯亮度为 70%，花式吊灯亮度为 100%，主题背景射灯亮度为 100%，所有灯槽均已开启。
冷餐会筒灯亮度50%，花式吊灯亮度70%，灯槽亮度100%，背景射灯亮度80%。
筒灯的亮度为 80%，用于备餐或清理。
同时，可根据宴会的进度增加场景变化，如举办婚宴：可设置欢迎客人，新郎新娘坐下、说话、交换戒指、切蛋糕、开香槟等，从而烘托出不同的婚宴仪式气氛。
服务台
服务台前厅以圆形筒灯和灯槽为主，对称均匀筒灯为辅。
服务台的灯主要是格栅灯和灯槽。
计划白天以筒灯为主，晚上采用筒灯和灯槽相结合的方式。
商务中心
主要是节能筒灯，现场控制。
中式宴会厅
主要有调光吊灯、调光筒灯、调光石英灯、调光射灯和灯槽，其中
可以在讲台的背景上添加一个小舞台灯。
整个宴会可以根据宴会形式由多个场景控制。
宴会期间筒灯、石英灯、射灯的亮度为70%，花式吊灯的亮度为100%。 .
备餐或清场 筒灯亮度80%。
同时，可根据宴会的进度增加场景变化，如举办婚宴：可设置欢迎客人，新郎新娘坐下、说话、交换戒指、切蛋糕、开香槟等，从而烘托出不同的婚宴仪式气氛。
夜总会的主厅
主要由可调光射灯、可调光筒灯、灯笼和灯槽组成。
舞池和舞台灯光采用专业的灯光控制系统，由DJ控制。
夜店入口灯槽和筒灯100%亮。
舞池周围的灯光可以由服务员根据现场气氛调节。
所有通道的亮度为 100%。
酒吧和背景墙用可调光射灯装饰。
KTV包房
主要以可调光二档筒灯和装饰背景射灯为主。计划使用每个房间的独立控制。客人可以根据需要使用遥控器切换场景。 ，场景包括：唱歌、游戏、对话、舞步等。客人在服务员的指导下自行调整场景。
多功能厅
主要由分层灯槽和可调光筒灯、射灯、石英灯组成，并以装饰壁灯为装饰。
多功能厅可根据其不同的功能设置多种模式，如会议：
报告模式要以演讲者形象为主，讲台上的聚光灯要在70%-100%之间，透光灯适当开启，以免影响演讲者的感受；礼堂以筒灯为主（亮度80%），灯槽开启50%，方便与会人员录制，壁灯全部开启。
投影模式 主席台仅将筒灯亮度保持在扬声器所在位置的50%；礼堂内筒灯从前排到后逐渐变亮，灯槽开50%，壁灯全部亮起。
讨论模式 所有灯都打开，亮度为90%-100%。
入场方式：礼堂灯槽、筒灯、柱壁灯均开启100%亮度，主席台亮度50%。
退出模式礼堂灯槽、筒灯、柱壁灯均开启100%亮度。
准备模式 讲台筒灯和观众厅筒灯的亮度均为70%。
以上所有模式和场景转场均设置为淡入淡出1-10秒，并可调整保持场景切换，不影响会议进程和视觉效果。
为方便服务人员平时进出场所，多功能厅外设置了两键开关。需要进入时，只需点击进入开关，室内部分灯会自动开启，满足视觉效果；清场结束后，关上门后，只需点击清场开关即可关闭所有灯。
同时可以在投影模式下添加投影机的红外控制。
中庭周围
主要由具有规则图案的筒灯组成。除了满足走廊照明外，主要配合中庭穹顶的灯光变化，使穹顶的灯光变化向周围延伸。
以上所有区域的照明环境设置均可根据装修环境和功能使用情况随时调整设置。
除上述需要控制的区域外，还可以增加总统套房、行政套房、豪华套房的灯光控制，并可与套房内的空调控制液晶屏联动，如作为睡眠模式，只需按遥控器上的一个按钮，即可关闭电视，空调达到预设状态，灯光达到预设状态，窗帘自动关闭。
还可以增加室外泛光灯和室外庭院照明的统一控制。
六。系统设计

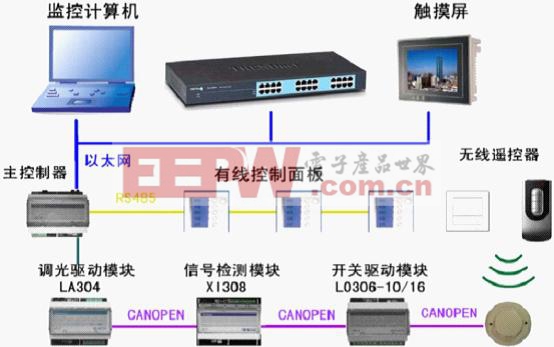

1.系统结构
我司采用CAN-BUS系统实现酒店的灯光控制。它是一种两线制智能控制系统，主要用于照明控制系统的控制。此外，还可与空调、消防、安防等其他系统联动。
系统的所有单元设备（电源除外）都内置有微处理器和存储单元，通过一对信号线（UTP5））连接成一个网络。每个单元都有一个唯一的单元地址及其功能是用软件设置的，每次循环加载由输出单元控制，输入单元通过组地址和输出单元建立对应的连接，当有输入时，输入单元转换为广播CAN-BUS系统总线上的CAN-BUS信号，所有输出单元接受并做出判断，控制相应的回路输出。
CAN-BUS 系统通过两条总线连接到网络。代替为每个组件提供 36V 直流电源，还加载了控制信号。 CAN-BUS通过系统编程建立控制开关和输出回路之间的逻辑对应关系，设计更加简单灵活。
2.系统构成
智能控制系统由系统单元、输入单元和输出单元三部分组成。
系统单元包括：主机、PC接口等；
p>
输入单元包括：四键智能开关、六键智能、五场景控制器等；
输出单元包括：智能继电器、智能调光器、红外输出单元等；
p>
3.主要设备性能
CAN-BUS安装软件及技术手册
提供完整的安装软件和技术手册，图形界面强大，菜单式操作编程，使用方便
导轨式PC接口（型号：LC313/315）
连接CAN-BUS系统与电脑或调制解调器通讯接口，同时用作系统的时钟发生器。通过PC接口，电脑和鼠标可以直接控制CAN-BUS输出单元，可以修改CAN-BUS单元的功能；可监控CAN-BUS系统并记录数据；计算机可用于诊断故障。标准35mm导轨式安装，安装更轻松。
场景控制器
带场景切换 可作为场景切换和多键切换使用。
导轨式输出继电器（型号：LO306-10/16）
标准35mm导轨式安装，安装更简单。通过每个通道的最大负载电流为 16A。提供多相或不同等级的低压电源。
正常工作电压220－
输出额定电流16A/通道
p>
接触式无源干接点
操作次数超过60000次
工作温度0-45度
工作湿度0-98% RH
专业级模拟调光控制模块（LA304-8）
可实时检测回路电流值，并具有软启动功能。带保护功能
正常工作电压220－
输出额定电流5A×4路
可调范围2%－98%
静态功率10W
工作温度0-45度
工作湿度0-98%RH
12通道16A专业级智能调光器
可实时检测回路电流值，具有软启动功能，对灯具有保护功能
正常工作电压为220－
输出额定电流16A×12ch
可调范围2%－98%
静态功率10W
工作温度0－45℃
4.系统功能

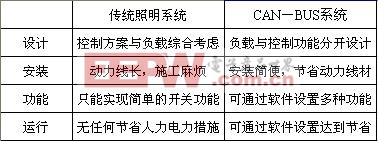

与传统照明控制相比智能照明开关，CAN-BUS智能照明控制系统具有以下特点：
布线简单，安装方便，维护方便，节省大截面线材消耗（材料成本的30%左右），降低建筑开发商的投资成本和维护管理成本，缩短安装时间（20%左右），提高投资回报率。
采用先进的电力电子技术，不仅可以实现单点、双点、多点、区域、群控、场景设置、定时切换、亮度自动调节、红外检测、集中监控、远程控制和其他控制任务。并且可以优化能源的使用并降低运营成本。
根据用户需求和外部环境的变化，可以通过修改软件设置而不是布线来调整照明布局和扩展功能，大大降低了改造成本，缩短了改造周期。适用于商业、工业、家庭的不同使用需求。
控制回路与负载分离，控制回路的工作电压为DC36V的安全电压，即使开关面板意外漏电也能保证人身安全。
当楼宇断电时，由于CAN-BUS系统中的各个输入输出单元都预先存储了系统状态和控制指令，当电源恢复供电时，系统会按照预设状态恢复正常工作. ，实现无人值守，提高物业管理水平。
CAN-BUS系统开放，可与其他物业管理系统（BMS）、楼宇自控（BA）、安防及消防系统相结合，符合智能楼宇的发展趋势。
酒店照明智能控制系统采用浙江中控的CAN-BUS控制系统，充分体现了照明设计初衷。建筑物和照明灯具在控制系统的监控和管理下完美融合，融为一体。

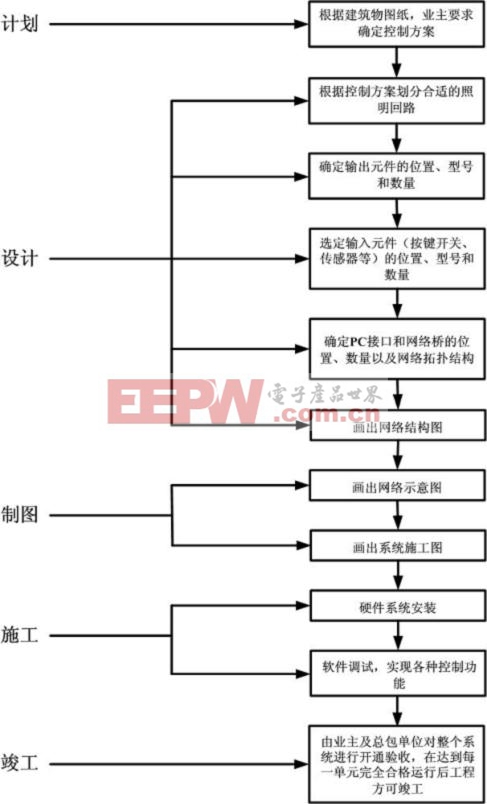

八、工艺流程安排
工程流程布置图
