本文引用于：1.无线收发模块--简介

无线收发模块从事数字音频无线传输、数字视频无线传输、无线数据通信、无线传输系统、无线遥控遥测系统、无线数据采集系统、无线网络、无线安防系统等应用收发器电路的设计一直是无线应用中的瓶颈。该无线收发模块集成了高频键控收发电路的功能，实现了超小体积、更低成本的高速数据传输功能。

2.无线收发模块--发射模块

无线发射模块：如下图所示，200米四通道遥控模块没有配备电池和四个发射按钮，天线也变成了软线，进一步缩小了体积，方便组成无线报警器或单片机等设备。例如遥控系统，结合门磁开关可以变成无线门磁，结合人体热释电模块可以变成无线人体传感器，结合单片机可以使用强大灵活的控制单片机发送不同的地址码和控制码的功能。前端，形成一个点对多点的远程控制系统。

天线使用软线或其他硬质金属，长度为23厘米，长度不宜过长或过短，否则会影响接收距离。如果使用软线，请笔直使用，尽量不要靠近金属物体。该模块工作温度为-10℃～+50℃，具有功率大、体积小、距离中等、无需外接编码器等特点

3.无线收发模块--接收模块

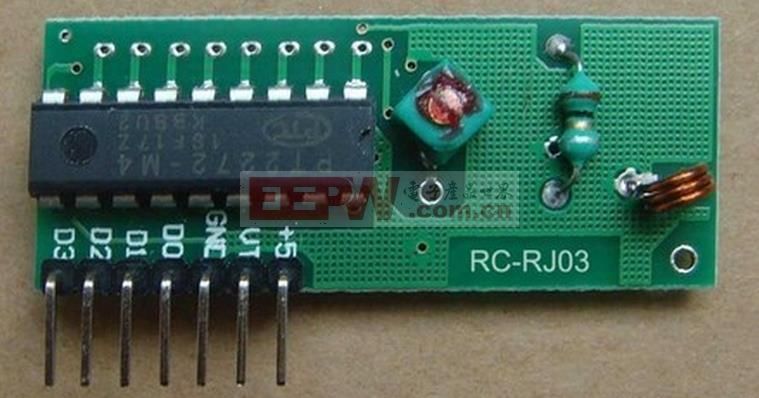

无线接收模块：如下图所示，超再生接收模块有7个端子无线通信模块，分别是10、11、12、13、 GND、VT、VCC，其中VCC为5V电源端，GND为地端，VT端为解码有效输出端，10、11、12、13是译码芯片集成电路的第 10 脚 ~13 是四位数据锁存器的输出端。有信号时可以输出5V左右的高电平，驱动电流2mA左右，对应发射器上的四个按键。该模块工作温度为-10℃～+50℃，具有电压低、体积小、性价比高等特点。

上述模块使用的解码芯片为-M4——信号暂存，当遥控器A键按下时，对应A通道输出高电平，松开遥控器按键，A通道停止，并且按顺序工作。另一个解码芯片是-L4-信号锁，当你按遥控器A键时，B通道停止，按遥控器B键，A通道停止，B通道输出高电平并保持它无线通信模块，它会依次工作。

无线收发模块已经讲解完毕，以下是小编为大家整理的一些非常不错的文章，快来看看吧！
