一、系统功能需求

智能控制路灯，首先需要对路灯硬件平台进行有效控制，其次是处理路径软件平台，最后是实现路灯调光算法。 城市路灯智能照明控制系统需要采集数据。 根据数据需求，综合采集路灯环境数据，比如需要采集光照强度、实时电压等信息数据。 在数据传输过程中，城市路灯智能照明控制系统需要向后台管理系统传输数据，主要采用GPRS传输数据，负责传输路灯节点和集中控制器的数据，GPRS负责连接集中控制器与云服务器无线远程联网，云服务器使用TCP/IP协议向后台发送数据。 环境数据采集完成后，系统需要根据调光分类模型判断路灯的调光等级。 在智慧路灯后台管理系统中，路灯环境数据以表格和曲线的形式展现。 通过数据库存储各种历史信息，方便后续的查询工作。 技术人员可以独立控制每个路灯节点，结合特定的算法，自动调节路灯的调光水平。 如果路灯出现故障，可以通过警示窗和铃铛提醒工作人员及时处理故障。 可在百度地图上显示每盏路灯的位置，有利于及时明确故障路灯位置，提高抢修维护效率。 技术人员可以通过数据库查询每盏路灯的状态信息和故障信息，方便技术人员随时调取相关信息。 技术人员可以使用后台管理系统通过点击调光按钮来更改路灯调光系统。 此外路灯控制，技术人员还可以通过手机APP判断路灯实际情况，调整路灯亮度。

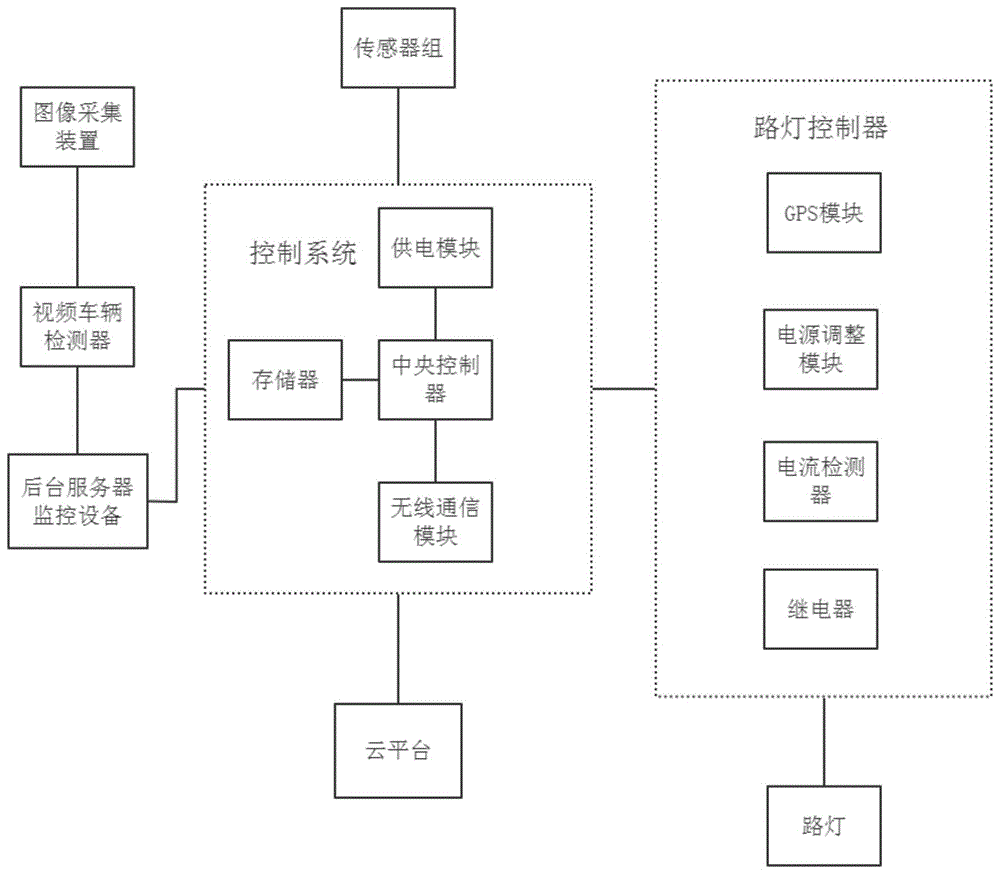

2. 城市路灯智能照明控制系统总体结构

城市路灯智能照明控制系统主要包括路灯节点控制器、集中控制器和云服务器。 它利用网络拓扑建立区域网络并传输数据。 集中控制器与云服务器通信需要利用GPRS。 系统通讯协议采用TCP/IP协议，在每个路灯灯杆上安装一个节点控制器，负责控制路灯的各种信息，并将采集到的信息发送给集中控制器，集中控制器可以有效控制不同的灯光。 路灯节点控制器使用GPRS同时向云服务器上传和接收数据，云服务器将数据发送给后台管理系统和手机APP。 后台管理系统对上传的数据进行分析处理后，将数据处理结果显示在系统界面上。 如果发现故障信息，系统会自动报警。 此外，手机APP还可以提醒管理人员及时处理故障。

3.系统无线通信网络技术

在组网和通信过程中，主要采用网状、星型和树型的网络拓扑结构。 每个网络中有一个协调器，通过多个路由和终端组网实现远距离数据传输。 一个路灯节点可以作为路由器，周围的路灯节点可以作为终端路灯控制，这样组网工作就完成了，可以实现多路路灯相互连接。

4、城市路灯智能照明控制系统硬件配置

(1)路灯节点控制器

路灯节点控制器主要采集路灯湿度、温度、照度等周边环境数据，利用网络将采集到的环境数据上传至集中控制器。 路灯节点控制器的芯片可以传输网络数据。

(2) 集中控制器

在城市路灯智能照明控制系统中，集中控制器起着重要的作用。 一方面可以将路灯节点数据上传至云端服务器和后台管理系统，同时可以向路灯终端下发系统调光指令。 集中控制器主要包括协调器和核心板。 通过局域网接收系统工作指令后，实现节点控制，可以对节点控制器和后台管理系统的数据进行预处理。

1.遥控功能

远程控制是整个路灯单灯控制系统所有功能中最重要的部分。 系统投入运行后，可提高照明效果，保证照明，节约能源。 关键是系统的遥控功能设计合理，控制方案丰富多样。

路灯单灯控制系统采用时控与光控相结合的照明控制方案。 本方案基于智能控制的理念，以当地365天的日出日落时间为基本条件，设置有效的开关机时间，并自动执行相应的开关机命令根据这段时间的光照度的具体情况。 如果在该时间段结束时灯控仍不工作，则监控终端会在该时间段结束时以时间控制的方式自动开/关灯。 此外，在异常天气下光照强度严重不足时，系统可以手动控制，既保证了系统的可靠性，又具有适应天气变化的灵活性。

2、单灯控制功能

通过电力载波通信技术路灯控制路灯控制，用户无需单独布线即可实现对单盏灯的智能控制，包括实时检测某盏灯的运行状态、电压、电流、功耗、功率因数、灯管燃烧时间等。单灯，并可开启/关闭单灯 实现节能控制，实现真正的按需照明，同时实现单灯故障在线报警。

系统可实现对单盏灯的远程开关控制，显示方式可通过列表或城市地理信息系统直观显示。

3.移动端查询控制功能

系统平台支持移动办公工作方式，即坐席或值班人员可使用PDA手持监控终端实现“三遥”功能（遥控、遥信、遥测），以及日常业务管理，包括用户认证模块和监控管理、维护管理、GIS管理、设备管理、设备运行参数管理、系统管理等。维护人员在手持终端输入设施代码，即可与后台进行通信系统，查询并返回设施的相关信息。
