前两天我们提到了监控电源线的选择，可以说是比较详细了。 除了电源线外，监控电源是供电方式的选择，需要根据实际项目来确定。 本期我们就来看看安防监控系统的供电方式，主要包括三种供电方式：
1、独立供电方式
2、集中供电方式
3、POE供电方式（4种POE供电方式）
网络摄像机电源配置最忌讳的是什么？ 为网络摄像机选择电源还应该注意哪些问题？ 安装摄像头时的注意事项！
1、独立供电方式
独立供电的好处
独立供电是指在每台摄像机的前端安装一个独立的安防监控电源，该安防监控电源只为一台摄像机供电。
独立供电原理图如下：
1、维护简单，更换电源方便
由于每台摄像机都有独立的安防监控电源，当某台摄像机发生故障时，可以快速排除故障摄像机。 如果检测到安防监控电源引起的故障，只需维修或更换单个故障电源即可。
2.避免监控系统瘫痪现象
集中供电方式下一旦供电系统出现问题，不使用UPS，整个监控系统将无法正常工作，陷入瘫痪。 在独立供电模式下，由于安防监控电源出现故障，导致一台或多台摄像机无法工作，避免监控系统瘫痪。
缺乏独立电源
1、成本太高
多个独立的安防监控电源的成本总和一般要高于同等功率输出的集中式电源。 此费用不包括电缆费用。
2、被外力损坏的概率较高
由于独立安防监控电源往往离摄像机很近，如果是在室外条件下，更容易受到日晒、雨淋、雷击等外界破坏因素的影响。因此电力监控，在选择独立安防时户外使用的监控电源，要特别注意独立安防监控电源的保护性能。
2、集中供电方式

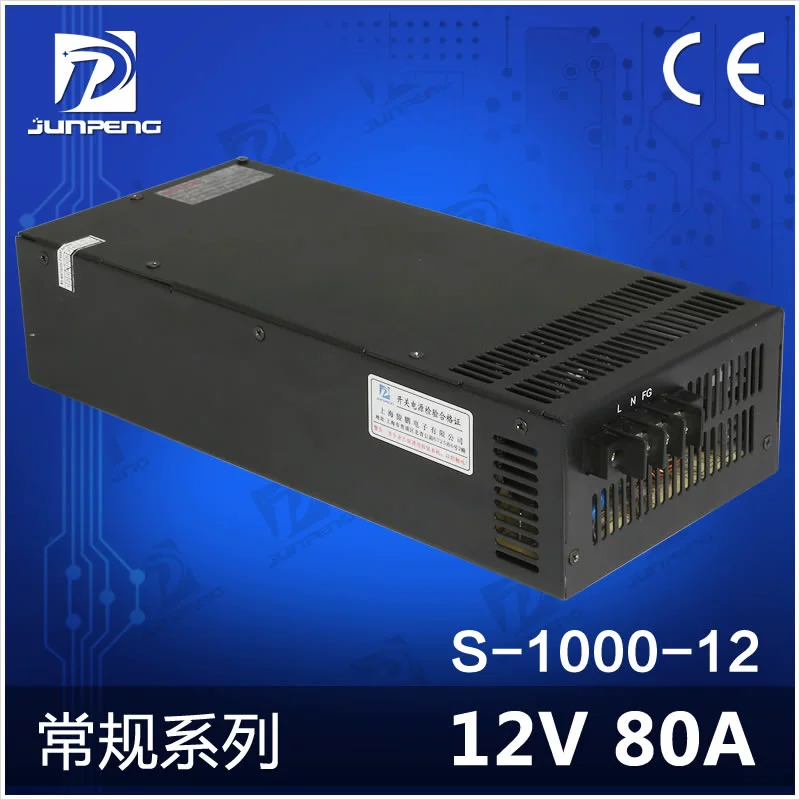

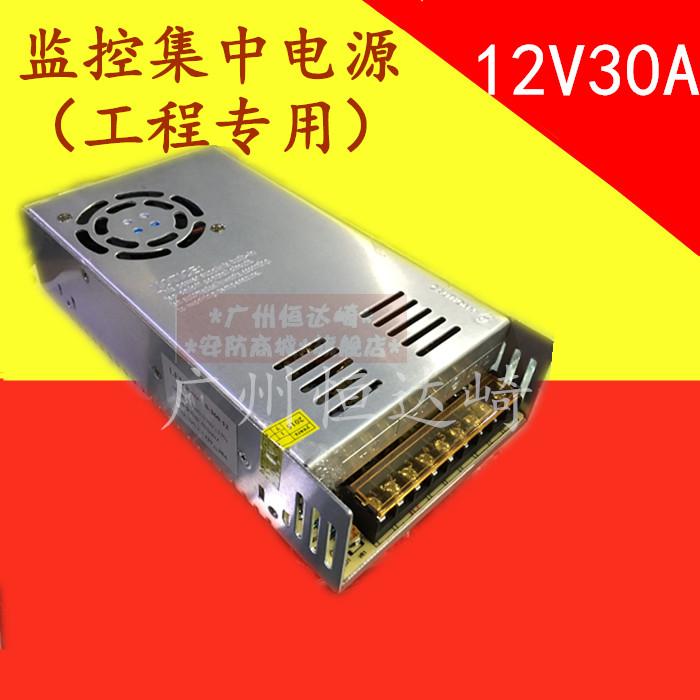

220V电源接一个12V集中供电，然后用2*1.0红黑电源线分别接摄像机。 12V供电距离不要超过100米。 连接单电源线连接器，然后将单电源线连接器与监控摄像机电源连接器连接。 集中供电方式是指在监控室或某一中间点采用12V开关电源对前端负载进行集中供电。 与独立供电方式相比，最大的区别在于一个电源可以为多台摄像机供电。
集中供电示意图：
集中供电的作用
数据中心的管理对象主要包括基础设施和IT基础设施，如配电、网络设备、安防等。
集中监控的目的是通过管理和技术的应用，能够监控基础设施和IT基础设施的运行情况，实现故障和异常的实时发现和通知； 管理、事件管理、问题管理和合规性管理提供分析基础，最终实现数据中心高可用性的目标。
集中供电的优点
1. 成本更低
虽然集中供电方式比独立供电方式使用的线缆更多，但得益于集中供电的高性价比，采用集中供电方式的供电系统成本往往是性价比最高的供电方式系统 。
2.集中维护简单
采用集中供电方式，便于线路敷设、施工和管理。
3、综合能耗低
实际工程案例证明，集中供电系统的总能耗低于独立供电系统。
集中供电的缺点
1. 前置配置复杂
监控摄像头在启动的瞬间需要很大的启动电源，远距离输电会造成损耗，所以集中供电的功率并不是所有监控摄像头功率的总和。 采用集中供电方式需要工程师对整个监控系统有详细的了解，才能做出合理的规划。
（实际上，由于摄像头在启动瞬间的启动电流较大，加上工程中远距离传输损耗，监控摄像头所需的电源并不是简单的将所有摄像头的额定功率相加。）正确的做法是将整个监控系统的摄像机额定功率相加乘以1.3倍，这是摄像机实际需要的功率，再加上30%左右的损耗；最后加上30%的余量未来扩展。）
2.存在监控系统瘫痪的可能
无UPS供电的集中供电方式下，一旦供电系统出现问题，将导致整个监控系统无法正常工作，陷入瘫痪状态。
3、POE供电
POE供电方式主要有四种：
1.交换机和终端都支持POE
这种方式是PoE交换机通过网线直接连接支持PoE供电的无线AP和网络摄像机。 这种方法最简单，但也需要注意以下两点：
① 判断PoE交换机、无线AP或网络摄像机是否为标准PoE设备
② 仔细确认购买网线的规格。 网线的质量非常重要。 劣质网线会导致AP或IPC无法上电或不断重启。
示意图如下：
2、交换机支持POE，但终端不支持POE
在此解决方案中，PoE 交换机连接到 PoE 分离器。 PoE分离器将电源分离为数据信号和电源。 输出线有两条，一条是电源输出线，一条是网络数据信号输出线，也就是普通的网络线。 电源输出有5V/9/12V等，可匹配各种DC输入的非PoE受电终端，支持IEEE 802.3af/802.3at标准。 数据信号输出线，即普通网线，可直接连接非PoE受电终端的网口。
示意图如下：
3、交换机不支持POE，但终端支持POE
该方案中，交换机出来连接PoE供电，PoE供电给网线加电，再传输给终端。 该方案有利于扩大原有布线网络，对原有网络无影响。
示意图如下：
4、交换机和终端都不支持POE
该方案中，交换机先连接PoE供电，再连接PoE分离器，最后传输到终端。 方案三、方案四适用于传统网络改造，即原有交换机不支持PoE供电，但想利用PoE供电的优势。
示意图如下：
poe供电怎么接
在实际应用中电力监控，网线应该如何连接？ 很多朋友对POE供电技术都有一定的了解，知道1 2 3 6或4 5 7 8等供电线的顺序，就怕接错会造成设备等严重后果燃烧。 .
POE供电标准要求POE交换机、POE供电模块（POE电源）等PSE设备只需要支持1 2 3 6和4 5 7 8供电线序中的一种即可。 当然最新的802.3at 4pair标准要求两者同时支持。 POE供电设备的要求是必须同时支持两种供电方式。
4、独立供电与集中供电如何选择
独立供电和集中供电如何选择
独立供电和集中供电方式的优缺点大致如上。 具体选择取决于实际安装环境和客户要求。 一般来说，独立供电适用于4通道以下的监控系统。 对于4通道到16通道的监控系统，如果距离比较近，建议选择集中供电方式。 16路以上的监控可以多路集中供电，前提是必须做好前置配置。
例子
如果某商业楼内有100台固定盒式网络摄像机，每台摄像机的额定功率为4W，那么摄像机的电源应该如何配置呢？ 根据上面的计算方法，我们算出摄像头的额定功率为4W*100=400W，摄像头实际使用功率为400W*1.3=520W。 考虑损耗后，摄像头所需功率为520W*1.3=676W加上功率余量，最终摄像头所需功率为676W*1.3=878W。
总结如下：
摄像机需要配置的电源功率=摄像机额定功率*1.3*1.3*1.3（注：如果监控距离特别远，需要适当增加电源，提高供电电压） .
网络摄像机电源配置最忌讳的是什么？
最忌讳的是：整个监控系统共用一个电源。
原因如下：
1）系统维护时，经常需要开关电源。 当电源打开时，所有相机同时启动。 启动电流特别大，对电源影响很大。 严重时会烧毁电源。
2) 所有摄像机共用一个电源。 当电源出现故障时，整个闭路监控系统就会瘫痪。
尤其是一些重要出入口的图像无法监控，可能会造成不必要的麻烦。
那么正确的做法应该是怎样的呢？ 如上例，某商业楼内有100台固定摄像头，总共需要800W左右的电源。 正确的配置应该是选择4组200W的电源。 这样，当某个电源出现故障时，重要出入口的摄像头可以连接到其他良好的电源上，而不影响整个系统的工作。
