近年来，随着社会经济的不断发展，生产企业和居民对电力的需求越来越大，质量也越来越高。 尽管我国电力工业和技术不断发展，但供配电系统仍面临挑战。 面临巨大挑战。 因此，为了进一步保证电力系统的稳定运行，作为供配电设计的重要组成部分，电力监控系统在供配电设计中的应用成为保障电力系统管理的关键环节。电网电力监控，也因此受到越来越多的重视。 电力监控系统不仅可以监测电网的实际运行情况，提高电力系统的稳定性，还可以提高电网管理的有效性，合理规划和科学设计电网系统，节约能源，降低运行成本.
项目名称：章丘市南外环隧道工程电力监控系统
项目地点：山东省济南市章丘市南外环242省道
项目介绍：
该项目位于山东省济南市章丘市。 该项目包括2个配电室，每个配电室包括一个高压配电室和一个低压配电室。 高压进线2路，低压进线4路，补偿4路，接触2路。 它的参数。
值班室监控主机配置Acrel-2000电力监控系统。 本系统采用以太网传输数据，在配电室配置通讯管理机。 配电室所有仪表均采用屏蔽双绞线组网，然后通过网络交换机传输数据。 到配电值班室监控机房，将分散在各配电室的所有仪表连接在一起，形成一个有机的整体，实现对所有设备的监控、管理和维护。
系统实现的主要监控功能有：
1、配电系统实时监控
：系统具有友好的人机界面，以配电图的形式直观显示配电线路的运行状态，监测各回路的电压、电流、功率、功率因数、电能等电气参数实时、动态地监测各配电回路的合、合闸情况。 子状态，以及相关的故障、告警等信号。
2、详细电参数查询：在一次配电图中，当鼠标移近各电路时，鼠标指针变为手形。 点击鼠标查看电路的详细电参数，包括三相电流、三相电压、三相总有功功率、总无功功率、总功率因数、正向有功电能、24小时相电流趋势可查看曲线和24小时电压趋势曲线。
3、运行报表：系统具有实时电量参数和历史电量参数的存储和管理功能。 所有实时采集的数据和顺序事件记录都可以保存到数据库中。 在查询界面，可以自定义查询的参数，指定时间或者选择查询最近更新的记录数据等，并以报表的形式显示。 用户可根据需要自定义运行日报、月报，支持导出Excel格式文件，也可根据用户要求导出PDF格式文件。
4、实时报警：系统具有实时报警功能。 系统可实时监控电压、电流、功率、功率因数超限等事件，并根据事件级别进行告警。 当系统报警时电力监控，会自动弹出实时报警窗口，并发出声音或语音提示。
5、历史事件查询：系统可存储和管理电压、电流、功率、功率因数超限等事件记录，方便用户追溯系统历史事件和告警、查询统计、事故分析.
6、权限管理：为保证系统的安全稳定运行，系统设置了用户权限管理功能。 通过用户权限管理可以防止越权操作（如修改配电线路名称等）。 可定义不同级别用户的登录名、密码和操作权限，为系统运行、维护和管理提供可靠的安全保障。
7、电能统计报表：系统支持完整的数量体系，报表体丰富。 系统具有定时抄表和汇总统计功能。 用户可自由查询自系统正常运行以来任意时间段内各配电节点用电量，即节点进线用电量和各支路用电量统计分析报告. 该功能使用电量可视化、透明化，当用电量误差过大时可进行分析追溯，保持计量系统的正确性。
8、通信状态图：系统支持实时监控接入系统的各个设备的通信状态，能够完整展示整个系统的网络结构； 可在线诊断设备通信状态，网络异常时自动在界面上显示故障设备或部件及故障位置。 这样便于运维人员实时掌握现场各设备的通信状态，及时维护异常设备，保证系统的稳定运行。
江苏安科瑞电器制造有限公司范洪波

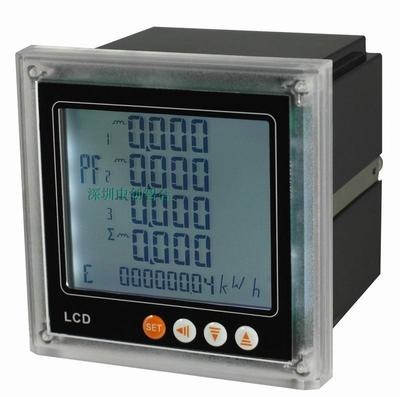

多功能电能表是电能质量监测的理想设备。 仪表具有同时测量电网中的电流、电压、频率、有功功率、无功功率、视在功率、电能、功率因数等功能。
可测量所有功率参数，可方便地应用于各种量程的交流开关和工业电源分布式测控系统的测量和数据记录。 多功能功率表可替代许多传统的模拟或数字测量仪表（如电流表、电压表、功率表、功率因数表、频率表等），可大大降低系统成本，方便现场布线，提高系统可靠性.
该多功能电表可应用于电力监控系统和能源管理系统。
多功能功率计有一个串口（RS-485）电力监控，可以连接到一个开放的计算机网络； 应用-RTU通信协议。 上位机软件读取电表的电流、电压、频率、有功功率、无功功率、视在功率、电能、功率因数等，监控建筑物和工厂设备的能源消耗，并传输多方数据。功能电能表到上位机软件，然后利用上位机软件的数据分析功能进行能耗管理电力监控，利用多功能电能表的开关量输入功能采集并显示本地开关量信息，以及通过仪表的RS485数字通讯接口实现远传功能，即“遥信”功能。
利用多功能电力仪表的开关量输出功能，通过上位机发送通讯指令到达仪表控制开关量输出端的合、分（如通过通讯远传投切断路器） ，也可用于各种场所的报警指示。 多功能电能表凭借自身丰富的功能，结合上位机软件，在工厂自动化、楼宇自动化、无人值守变电站、能源管理系统、变压器、发电机组、电容器组的分布式检测等领域有着丰富的应用。电机等应用。
